Zwężka Geberit Mapress Edelstahl z końcówką wsuwaną: d=108mm, d1=76.1mm 32346

Prosta zwężka redukcyjna 108 mm × 76,1 mm do systemu Mapress Edelstahl

Redukcja prosta przeznaczona do systemu Geberit Mapress Edelstahl łączy mufę zaciskową DN 100 z końcówką wciskową DN 65. Wykonanie ze stali nierdzewnej 1.4401 zapewnia trwałość w instalacjach wodnych, grzewczych i przemysłowych, a symetryczna budowa ułatwia pozycjonowanie podczas montażu. Połączenie staje się szczelne dopiero po zaprasowaniu, co eliminuje ryzyko przedwczesnego nieszczelnego uruchomienia.

Konstrukcja i materiały

Korpus wykonano ze stali nierdzewnej 316, gatunek 1.4401 CrNiMo wg EN 10088, w stanie surowym bez dodatkowej obróbki powierzchni. Oba połączenia mają kod profilu M do szczęk zaciskowych. Strona mufy zaciskowej to stal nierdzewna 316 1.4401 o grubości ścianki 2 mm, strona końcówki wciskowej to stal nierdzewna 316 1.4401 o grubości ścianki 1,5 mm. Uszczelnienie zapewnia czarna uszczelka z CIIR. Mufa zaprasowywana ma przezroczystą zaślepkę ochronną, a na elemencie znajduje się wskaźnik zaciśnięcia. Konstrukcja charakteryzuje się wysoką wytrzymałością na rozciąganie. Całkowita długość elementu wynosi 184 mm.

Zakres zastosowań i warunki pracy

Zwężka jest przeznaczona do instalacji z cieczami i gazami w budynkach mieszkalnych, przemysłowych oraz w budownictwie okrętowym. Dopuszczalne zastosowania obejmują:

• zimną i ciepłą wodę użytkową,
• wodę chłodzącą i grzewczą bez środka zapobiegającego zamarzaniu oraz ze środkiem zapobiegającym zamarzaniu,
• wodę ciepłowniczą do 120 °C i parę nasyconą do 120 °C,
• wodę produkcyjną i procesową, wodę uzdatnioną,
• wodę deszczową o pH ? 5,5 oraz ścieki szare i czarne o pH ? 5,5,
• instalacje tryskaczowe mokre,
• chemikalia i płyny techniczne,
• sprężone powietrze klasy czystości oleju 0-3,
• podciśnienie,
• gazy obojętne, np. azot, oraz gazy przemysłowe, np. acetylen i gazy ochronne do spawania.

Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar.

Montaż i parametry połączeń

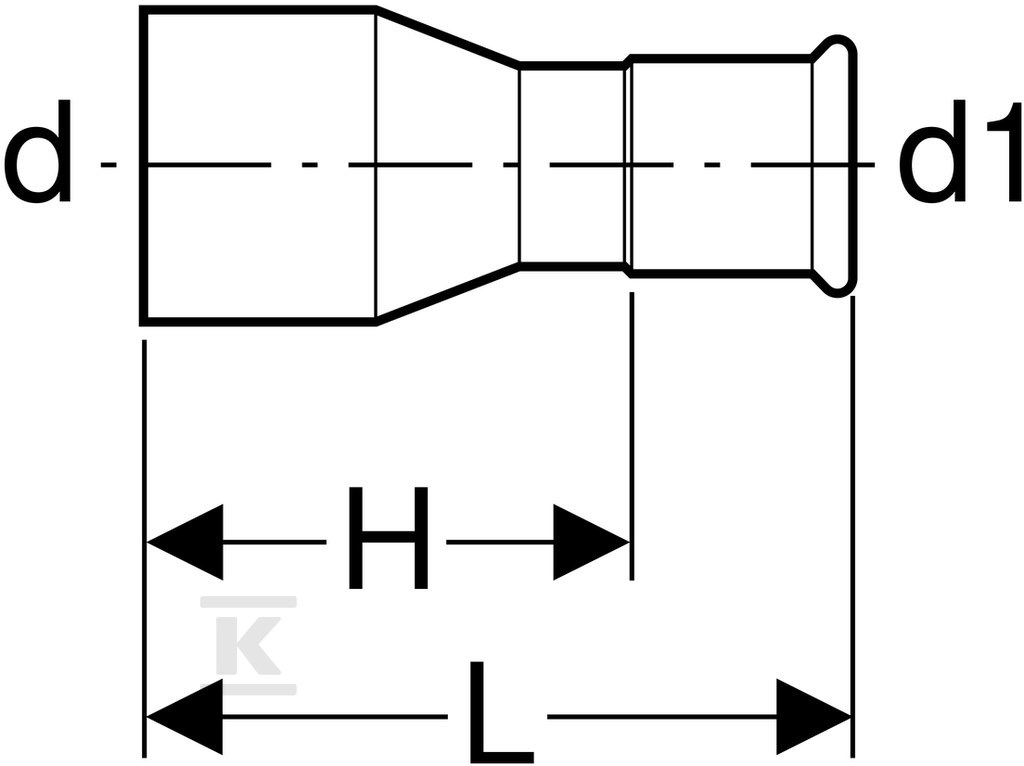

Połączenie 1 to mufa zaciskowa DN 100 z rurą systemową o średnicy zewnętrznej 108 mm. Długość połączenia wynosi 88 mm, długość robocza 53 mm. Połączenie 2 to końcówka wciskowa DN 65 z rurą o średnicy zewnętrznej 76,1 mm. Długość połączenia wynosi 96 mm, długość robocza 53 mm. Oba końce są proste, model redukcyjny, niesymetryczny mimośrodowo. Zaprasowanie wykonuje się zgodnie z profilem M, po czym uszczelka CIIR zapewnia szczelność roboczą w całym dopuszczalnym zakresie temperatur i ciśnień.
