Zwężka Geberit Mapress Edelstahl z końcówką wsuwaną: d=76.1mm, d1=54mm 32331

Redukcja prasowa ze stalową końcówką wsuwaną do systemu Mapress Edelstahl

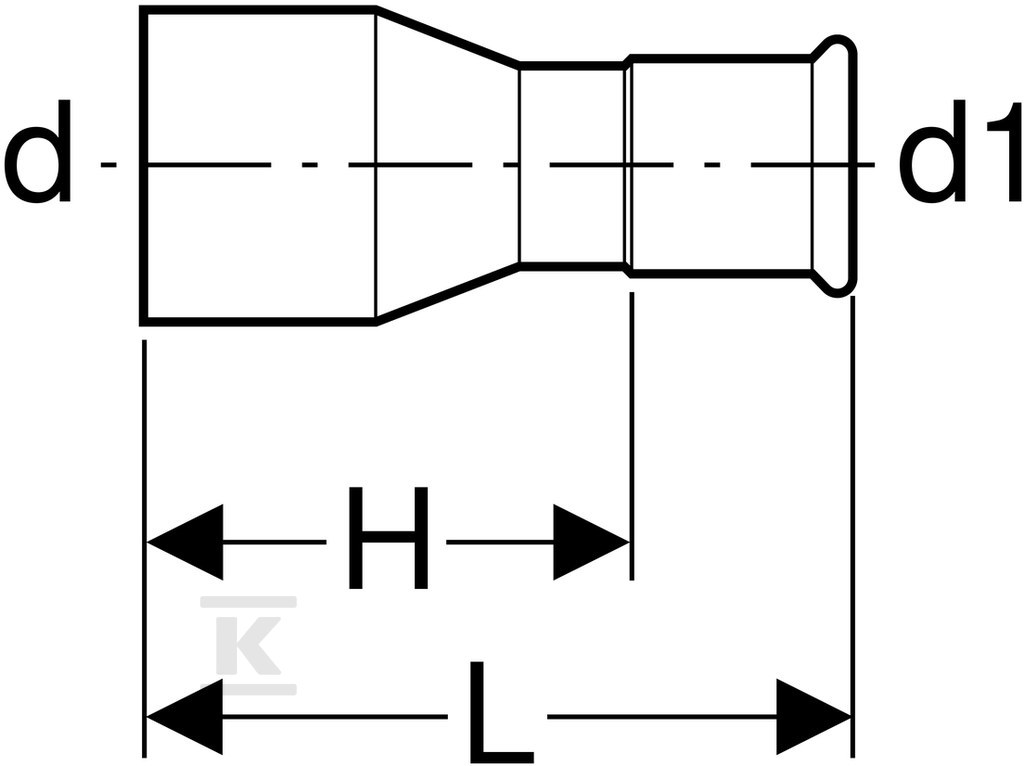

Prosta, symetryczna zwężka przeznaczona do połączeń rurowych w instalacjach z rur ze stali nierdzewnej. Połączenie 1 to mufa zaciskowa na rurę o średnicy zewnętrznej 76,1 mm, DN 65, z długością 63,5 mm i długością roboczą 35 mm. Połączenie 2 to końcówka wciskowa na rurę 54 mm, DN 50, z długością 82,5 mm i długością roboczą 35 mm. Całkowita długość elementu wynosi 146 mm, a grubość ścianki obu końcówek to 1,5 mm. Profil zaciskowy M na obu stronach zapewnia kompatybilność z szczękami prasowymi systemu Geberit Mapress.

Budowa i materiały

Oba połączenia wykonane są ze stali nierdzewnej gatunku 316, 1.4401 CrNiMo wg EN 10088, w stanie surowym bez dodatkowej obróbki powierzchni. Stal CrNiMo zapewnia odporność na korozję w wodzie pitnej, wodzie grzewczej i środowiskach przemysłowych. Uszczelnienie zapewnia czarna uszczelka z CIIR, odporna na temperaturę od -30 °C do +120 °C. Element jest wyposażony w wskaźnik prasowania i jest nieuszczelniony przed zaprasowaniem, co eliminuje ryzyko przypadkowego uruchomienia instalacji bez wykonania połączenia. Mufa zaciskowa ma przezroczystą zaślepkę ochronną. Konstrukcja o wysokiej wytrzymałości na rozciąganie i systemowa budowa pozwalają na pewne połączenie w instalacjach poddawanych obciążeniom mechanicznym.

Zastosowanie i warunki pracy

Zwężka przeznaczona jest do instalacji domowych, przemysłowych i w budownictwie okrętowym. Nadaje się do zimnej i ciepłej wody pitnej, wody chłodzącej i grzewczej z i bez środka zapobiegającego zamarzaniu, wody ciepłowniczej do 120 °C oraz pary nasyconej do 120 °C. Może pracować z wodą produkcyjną i procesową, wodą uzdatnioną, deszczową o pH ? 5,5 oraz ściekami szarymi i czarnymi o pH ? 5,5. Dopuszczalne jest zastosowanie w instalacjach tryskaczowych mokrych, do sprężonego powietrza klasy czystości oleju 0-3, podciśnienia, gazów obojętnych takich jak azot oraz gazów przemysłowych np. acetylen i gazy ochronne do spawania. Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar.

Montaż i bezpieczeństwo

Połączenie prasowe wymaga zaprasowania mufy zaciskowej po prawidłowym wsunięciu rury. Końcówka wciskowa umożliwia szybkie wprowadzenie rury 54 mm bez dodatkowych narzędzi, co skraca czas montażu na budowie. Prosty kształt z kątem 0° i brak mimośrodu ułatwiają prowadzenie przewodów w prostych odcinkach. Dzięki oznaczeniu profilu M instalator łatwo dobiera odpowiednie szczęki prasowe. Po wykonaniu połączenia uszczelnienie działa dopiero po zaprasowaniu, co stanowi dodatkowe zabezpieczenie przed nieszczelnością.
