Złączka przejściowa długa Geberit Mapress Edelstahl z gwintem wewnętrznym i końcówką wsuwaną: d=15mm, Rp=1/2'' 90932

Złączka przejściowa długa z gwintem wewnętrznym Rp 1/2" i końcówką wciskową 15 mm

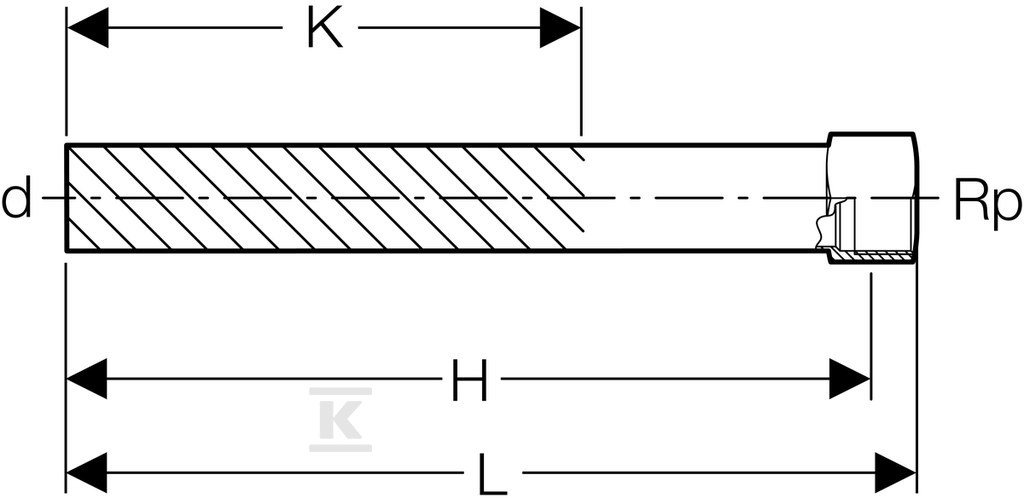

Prosta złączka przejściowa do systemu Mapress Edelstahl łączy rurę ze stali nierdzewnej z armaturą lub elementem gwintowanym. Jedna strona to długa końcówka wciskowa do połączenia prasowanego, druga to gwint wewnętrzny cylindryczny Rp 1/2". Długość całkowita 148 mm i wydłużona końcówka wciskowa 135 mm ułatwiają montaż w ciasnych punktach instalacji, gdzie potrzebny jest zapas do docięcia i pozycjonowania.

Konstrukcja i materiał

Wykonanie z CrNiMo stali 1.4401 wg EN 10088, czyli stali nierdzewnej 316, zapewnia odporność na korozję w instalacjach wodnych i przemysłowych. Powierzchnia obu połączeń pozostaje w stanie surowym, bez dodatkowej obróbki. Grubość ścianki połączenia wciskowego wynosi 1 mm, a profil zaciskowy to kod M dla szczęk prasujących. Złącze ma kształt prosty z kątem 0 °, jest elementem systemowym rury i charakteryzuje się wysoką wytrzymałością na rozciąganie. Gwint wewnętrzny cylindryczny BSPT-Rp wg ISO 7-1 / EN 10226-1 ma długość 13 mm, a średnica zewnętrzna rury po stronie wciskowej to 15 mm przy nominalnej DN 12. Zawartość molibdenu minimum 2,3 % wspiera odporność na środowiska agresywne.

Zastosowanie i warunki pracy

Złącze jest przeznaczone do instalacji sanitarnych i przemysłowych, w tym wody pitnej zimnej i ciepłej, instalacji grzewczych i chłodniczych, systemów przeciwpożarowych i sprinklerowych oraz wody deszczowej, szarej i czarnej o pH > 6,0. Dopuszczalne są również instalacje wody technologicznej i wody do gaszenia.

W typowych zastosowaniach wodnych zakres temperatur to 0-100 °C przy maksymalnym ciśnieniu 16 bar / 1600 kPa. Dla wody grzewczej i chłodniczej bez środka przeciw zamarzaniu zakres pozostaje 0-100 °C przy 16 bar / 1600 kPa, a z dodatkiem inhibitorów lub glikolu po akceptacji Geberit można pracować od -30 °C do +120 °C przy tym samym ciśnieniu. Woda z sieci ciepłowniczej do 120 °C jest dopuszczalna w zakresie 0-120 °C przy 16 bar / 1600 kPa. Para nasycona do 120 °C to 0-120 °C przy 2 bar / 200 kPa. W instalacjach sprinklerowych mokrych dopuszczalne jest 16 / 10 bar 1600 / 1000 kPa w zakresie 0-100 °C. W instalacjach sprężonego powietrza o czystości oleju klasy 0-3 zakres to 0-100 °C przy 25 / 16 / 12 bar 2500 / 1600 / 1200 kPa.

Montaż i kompatybilność systemowa

Połączenie prasowane zapewnia szczelność już przed dociśnięciem, co ułatwia kontrolę na etapie montażu. Końcówka wciskowa przeznaczona jest do rur systemowych Mapress Edelstahl o wymiarze 15 mm. Gwint wewnętrzny Rp 1/2" umożliwia bezpośrednie przyłączenie armatury gwintowanej bez dodatkowych przejściówek. Złącze nie posiada odpowietrznika, zaworu spustowego ani uszczelek, jest proste i przeznaczone do pracy w układach zamkniętych. Dzięki stalowej konstrukcji 1.4401 nadaje się do instalacji przemysłowych, wysokociśnieniowych i wysokotemperaturowych, gdzie wymagana jest trwałość połączenia prasowanego ze stali nierdzewnej.
