Złączka przejściowa długa Geberit Mapress Edelstahl z gwintem wewnętrznym i końcówką wsuwaną: d=18mm, Rp=1/2'' 90933

Przejście z rury systemowej 18 mm na gwint wewnętrzny Rp 1/2 w stali 1.4401

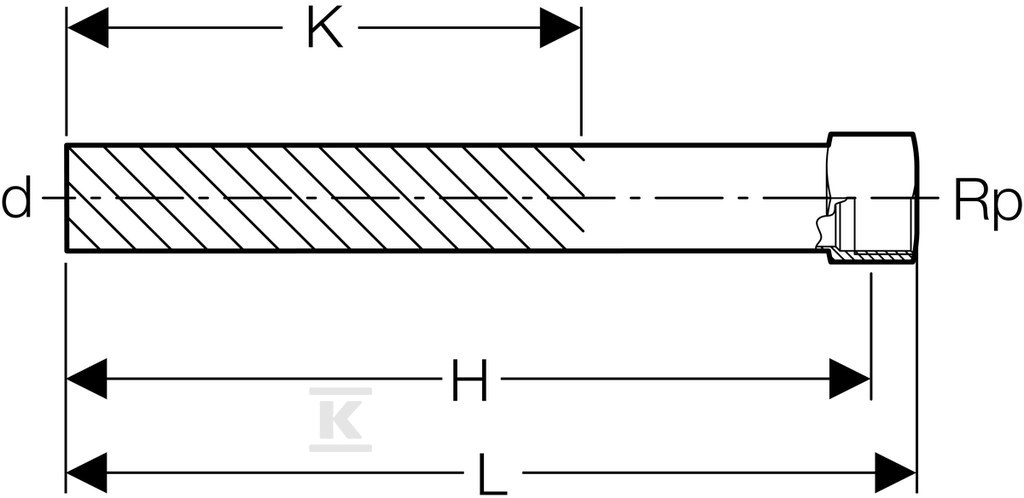

Długa złączka przejściowa Geberit Mapress Edelstahl łączy rurę systemową o średnicy zewnętrznej 18 mm z armaturą lub elementem gwintowanym Rp 1/2 cala. Prosty kształt 0° i konstrukcja bez redukcji pozwalają na bezpośrednie przedłużenie instalacji stalowej w miejscu, gdzie wymagane jest połączenie z gwintem wewnętrznym cylindrycznym BSPT-Rp wg ISO 7-1 / EN 10226-1. Całkowita długość elementu to 148 mm, z czego 135 mm przypada na część wciskową, a 13 mm na część gwintowaną.

Konstrukcja i materiał

Oba połączenia wykonane są ze stali nierdzewnej 316, gatunek CrNiMo 1.4401 wg EN 10088. Powierzchnia obu części pozostaje w stanie surowym, bez dodatkowego zabezpieczenia. Ściana końcówki wciskowej ma grubość 1 mm, a profil zaciskowy obu końcówek oznaczony jest kodem M, przeznaczonym do szczęk zaciskowych systemu Mapress. Element charakteryzuje się wysoką wytrzymałością na rozciąganie i jest przeznaczony jako rura systemowa. Kolor złącza to naturalny odcień stali.

• stal CrNiMo 1.4401 zapewnia odporność na korozję w instalacjach wodnych i grzewczych
• końcówka wciskowa 18 mm, DN 15, do rur systemowych Geberit Mapress Edelstahl
• gwint wewnętrzny cylindryczny Rp 1/2 cala, 15 mm nominalnie
• długość całkowita 148 mm, długość części wciskowej 135 mm

Zastosowanie w instalacjach z rur stalowych

Złączka przeznaczona jest do instalacji z rur stalowych nierdzewnych Geberit Mapress Edelstahl, zarówno w obiegach cieczy, jak i gazów. Końcówka wciskowa umożliwia szybkie połączenie z rurą 18 mm, a gwint wewnętrzny pozwala na dokręcenie standardowej armatury, zaworów lub elementów instalacji z gwintem Rp. Brak uszczelek wbudowanych w złącze oznacza, że uszczelnienie uzyskuje się poprzez systemowe połączenie zaciskowe po stronie rury oraz uszczelnienie gwintu po stronie Rp.

• łączenie odcinka rury systemowej 18 mm z elementem gwintowanym 1/2 cala
• zastosowanie w instalacjach wody, ogrzewania i mediów gazowych zgodnych z zakresem systemu Mapress Edelstahl
• prosty kształt ułatwia prowadzenie instalacji w ograniczonej przestrzeni

Montaż i warunki pracy

Montaż odbywa się metodą zaciskową systemu Mapress, z użyciem szczęk dopasowanych do profilu M. Złącze nie posiada odpowietrznika ani zaworu spustowego i nie jest zaślepione. Kąt łuku wynosi 0°, co oznacza liniowe przedłużenie przewodu. Dzięki materiałowi 1.4401 i konstrukcji bez dodatkowych elementów ruchomych element zachowuje stabilność wymiarową i mechaniczną w typowych warunkach pracy instalacji stalowych.

• profil M na obu końcach do zacisku systemowego
• brak elementów dodatkowych, czysta geometria prosta
• zgodność z normą gwintu ISO 7-1 / EN 10226-1 dla połączenia Rp
