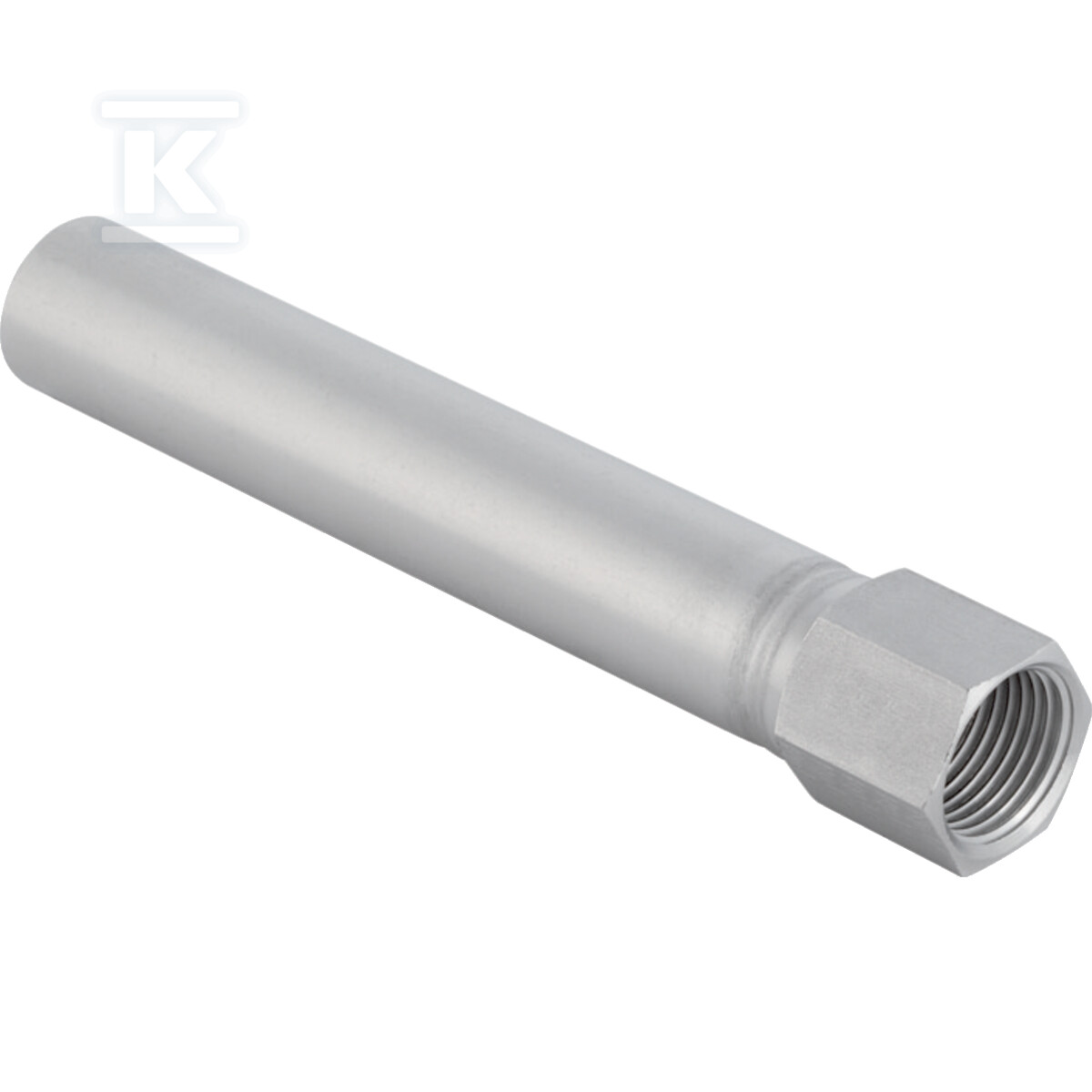

Złączka przejściowa długa Geberit Mapress Edelstahl z gwintem wewnętrznym i końcówką wsuwaną: d=18mm, Rp=3/4'' 90934

Rozwiązanie przejściowe dla instalacji ze stali nierdzewnej Mapress Edelstahl z gwintem wewnętrznym Rp 3/4

Długa złączka przejściowa łączy rurę systemową Mapress Edelstahl o średnicy zewnętrznej 18 mm z gwintem wewnętrznym cylindrycznym Rp 3/4 cala. Prosty kształt z kątem 0 ° i wydłużonym odcinkiem wciskowym pozwala na przejście z połączenia prasowanego na armaturę lub element gwintowany bez dodatkowych przedłużeń. Wykonanie ze stali CrNiMo 1.4401 według EN 10088 zapewnia odporność na korozję i wysoką wytrzymałość na rozciąganie, co jest istotne w instalacjach ciśnieniowych.

Konstrukcja i materiał

Oba połączenia wykonane są ze stali nierdzewnej 316 gatunku 1.4401, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Materiał połączenia 1 i połączenia 2 jest identyczny, co zapewnia jednorodność zachowania w temperaturze i pod obciążeniem. Grubość ścianki połączenia wciskowego wynosi 1 mm, a profil zaciskowy oznaczony jest kodem M dla szczęk prasujących. Złączka nie jest wyposażona w uszczelki, odpowietrznik ani zawór spustowy, jest elementem prostym, nieredukcyjnym i niezaburzonym.

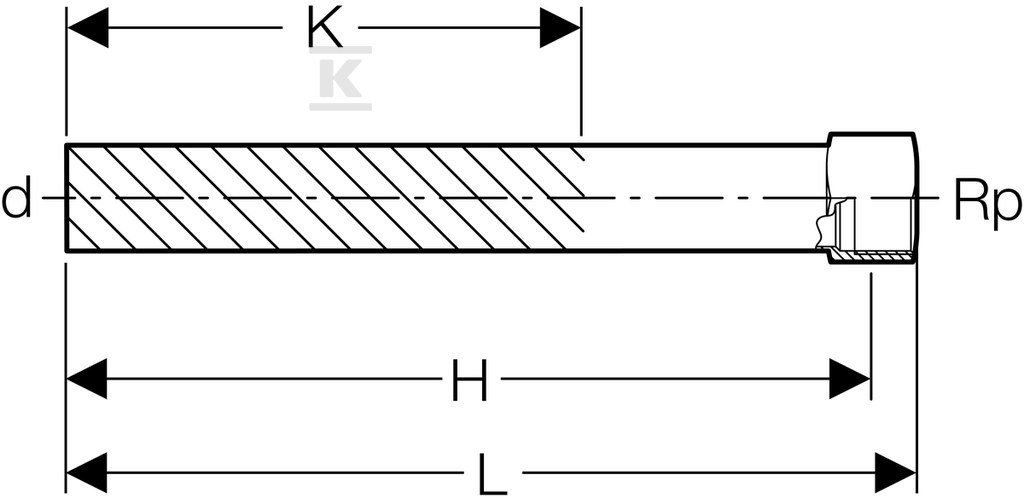

Długość całkowita wynosi 152 mm, z czego 133 mm przypada na część z końcówką wciskową, a 19 mm na odcinek z gwintem wewnętrznym. Taka geometria daje stabilny chwyt prasy i wystarczającą długość gwintu do dociążenia złącza z elementem Rp.

Montaż i parametry geometryczne

Końcówka wciskowa przeznaczona jest do rur systemowych Mapress Edelstahl o średnicy zewnętrznej 18 mm, znamionowej DN 15. Połączenie 2 to gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1, o nominalnej średnicy 3/4 cala, co w praktyce odpowiada średnicy 20. Oba końce mają profil M, przeznaczony do standardowych szczęk prasujących systemu Mapress.

Złączka jest prosta, bez łuku, z długością połączenia gwintowego 19 mm i długością połączenia wciskowego 133 mm. Brak elementów dodatkowych upraszcza montaż i ogranicza liczbę punktów potencjalnych nieszczelności.

Zastosowanie i kompatybilność systemowa

Element przeznaczony jest do instalacji z rur systemowych Mapress Edelstahl, w zastosowaniach do cieczy i gazów zgodnie z zakresem systemu. Stal CrNiMo 1.4401 zapewnia trwałość w środowiskach agresywnych i pozwala na pracę w instalacjach wodnych, grzewczych oraz przemysłowych wymagających odporności korozyjnej.

Połączenie prasowe zapewnia szybki montaż bez spawania, a gwint wewnętrzny Rp 3/4 umożliwia bezpośrednie podłączenie armatury, zaworów lub elementów tradycyjnych. Wysoka wytrzymałość na rozciąganie i jednorodny materiał obu końcówek sprawiają, że złączka zachowuje szczelność również przy zmianach temperatury i obciążeniach mechanicznych.
