Złączka przejściowa długa Geberit Mapress Edelstahl z gwintem wewnętrznym i końcówką wsuwaną: d=22mm, Rp=1/2'' 90935

Połączenie rury stalowej 22 mm z gwintem wewnętrznym Rp 1/2'' w systemach Mapress Edelstahl

Długa złączka przejściowa Mapress Edelstahl łączy rurę systemową o średnicy zewnętrznej 22 mm z armaturą lub elementem gwintowanym Rp 1/2''. Jedna strona to końcówka wciskowa pod zacisk prasowy, druga to gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1. Prosty kształt z kątem łuku 0° pozwala na prowadzenie instalacji w linii prostej bez dodatkowych kolan.

Budowa i materiał

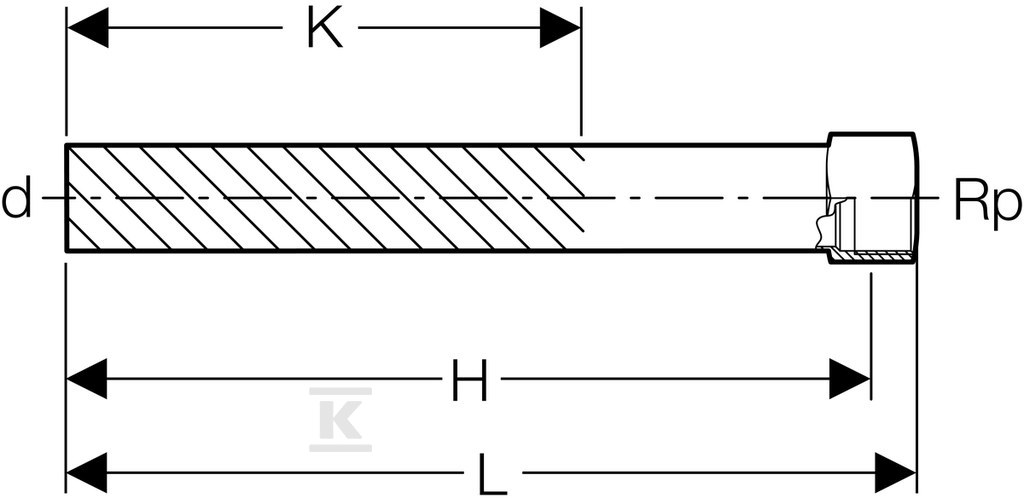

Wykonanie z jednolitej stali CrNiMo 1.4401 wg EN 10088, czyli stali nierdzewnej 316. Oba połączenia - wciskowe i gwintowane - mają gatunek materiału 1.4401 i obróbkę powierzchni w stanie surowym, bez dodatkowego zabezpieczenia powłokowego. Grubość ścianki połączenia wciskowego wynosi 1,2 mm, a cała złączka ma długość 148 mm przy długości części wciskowej 139 mm. Gwint wewnętrzny ma głębokość 9 mm.

Profil połączenia do szczęk zaciskowych to M, zarówno po stronie rurki, jak i po stronie gwintu. Konstrukcja zapewnia wysoką wytrzymałość na rozciąganie, co przekłada się na stabilność połączenia w instalacjach poddanych obciążeniom mechanicznym. Powierzchnia w stanie surowym ułatwia rozpoznanie materiału i nie wprowadza dodatkowych warstw mogących wpływać na szczelność połączenia prasowego.

Zastosowanie i montaż

Złączka przeznaczona jest do rur systemowych Mapress Edelstahl. Końcówka wciskowa współpracuje ze standardowymi szczękami prasowymi, a brak uszczelek w konstrukcji oznacza szczelność uzyskiwaną przez sam proces prasowania. Gwint wewnętrzny Rp 1/2'' umożliwia szybkie podłączenie elementów armatury, zaworów lub przejść do instalacji gwintowanych.

Dzięki prostemu kształtowi i długości 148 mm element sprawdza się tam, gdzie potrzebny jest zapas montażowy przy przejściu z rury 22 mm, DN 20 na gwint 1/2 cala. Brak odpowietrznika i zaworu spustowego utrzymuje konstrukcję czystą i uniwersalną. Zastosowanie w instalacjach do cieczy i gazów wynika z właściwości stali 1.4401 oraz zgodności gwintu z normą EN 10226-1.

Parametry pracy i zgodność

Materiał CrNiMo 1.4401 zapewnia odporność na korozję w typowych warunkach instalacji wodnych i grzewczych. Stal nierdzewna 316 zachowuje właściwości mechaniczne w temperaturach roboczych systemów Mapress Edelstahl. Wysoka wytrzymałość na rozciąganie wspiera trwałość połączenia w miejscach narażonych na drgania i naprężenia.

Gwint cylindryczny BSPT-Rp zapewnia standardowe połączenie z elementami armatury zgodnie z ISO 7-1. Profil M ułatwia prawidłowe dociśnięcie szczękami prasowymi bez konieczności dodatkowych narzędzi. Złączka nie jest modelem redukcyjnym ani zaślepką, a jej przeznaczenie to przejście pomiędzy rurą systemową a elementem gwintowanym w jednej płaszczyźnie.
