Złączka przejściowa długa Geberit Mapress Edelstahl z gwintem wewnętrznym i końcówką wsuwaną: d=22mm, Rp=3/4'' 90936

Złączka przejściowa długa Mapress Edelstahl z gwintem wewnętrznym Rp 3/4 i końcówką wciskową d 22

Prosta złączka przejściowa z długą końcówką wciskową do rur stalowych Mapress Edelstahl i gwintem wewnętrznym cylindrycznym Rp 3/4. Łączy odcinek rurowy o średnicy zewnętrznej 22 mm, DN 20 z armaturą lub elementami gwintowanymi bez konieczności dodatkowych przejściówek. Wykonanie proste, kąt 0°, przeznaczone do montażu prasowego w instalacjach systemowych.

Konstrukcja i materiał

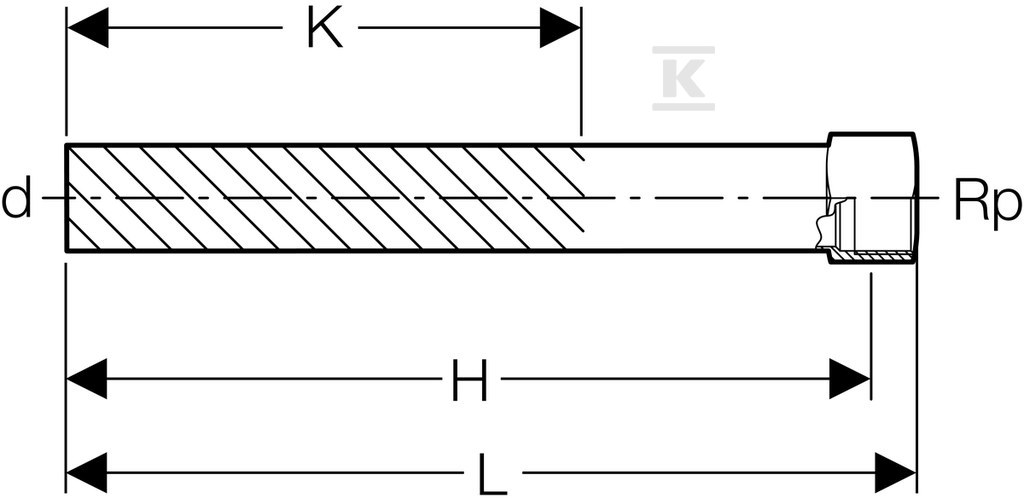

Wykonana jest ze stali nierdzewnej CrNiMo gatunku 1.4401 wg EN 10088, odpowiednik AISI 316. Oba połączenia, wciskowe i gwintowane, mają obróbkę powierzchni w stanie surowym i zabezpieczenie powierzchni w stanie surowym. Ściana połączenia wciskowego ma grubość 1,2 mm, a cała złączka ma długość 152 mm. Końcówka wciskowa ma długość 137 mm, a część gwintowana 15 mm. Profil połączenia do szczęk zaciskowych to M dla obu stron. Konstrukcja zapewnia wysoką wytrzymałość na rozciąganie i jest przeznaczona jako rura systemowa. Wymiary gabarytowe to ok. 35 mm wysokości i 35 mm głębokości, masa ok. 0,164 kg.

Zastosowanie i montaż

Połączenie 1 to końcówka wciskowa do rury stalowej o średnicy zewnętrznej 22 mm, DN 20. Połączenie 2 to gwint wewnętrzny cylindryczny BSPT-Rp 3/4 zgodny z ISO 7-1 / EN 10226-1. Długa końcówka wsuwana ułatwia wprowadzenie rury i pozycjonowanie przed prasowaniem. Złączka nie jest modelem redukcyjnym, nie jest zaślepiona, nie ma odpowietrznika ani zaworu spustowego i nie jest dostarczana z uszczelkami. Montaż odbywa się metodą prasowania, co daje szczelne i trwałe połączenie bez lutowania czy spawania.

Kompatybilność i warunki pracy

System Geberit Mapress Edelstahl jest przeznaczony do instalacji z cieczami i gazami. Stal CrNiMo 1.4401 zapewnia odporność na korozję w typowych warunkach instalacji wodnych i grzewczych. Złącze jest przeznaczone dla wody pitnej i ogrzewania, w klasie zastosowań dla rur stalowych nierdzewnych Mapress. Prosty kształt i brak kąta łuku pozwalają na prowadzenie instalacji w linii prostej, a długi odcinek wciskowy daje stabilne oparcie dla szczęk prasujących.
