Złączka przejściowa Geberit Mapress Edelstahl z gwintem zewnętrznym i końcówką wsuwaną: d=15mm, R=1/2'' 31932

Przejściówka prasowa ze stali nierdzewnej do łączenia rur Mapress z gwintem zewnętrznym R 1/2"

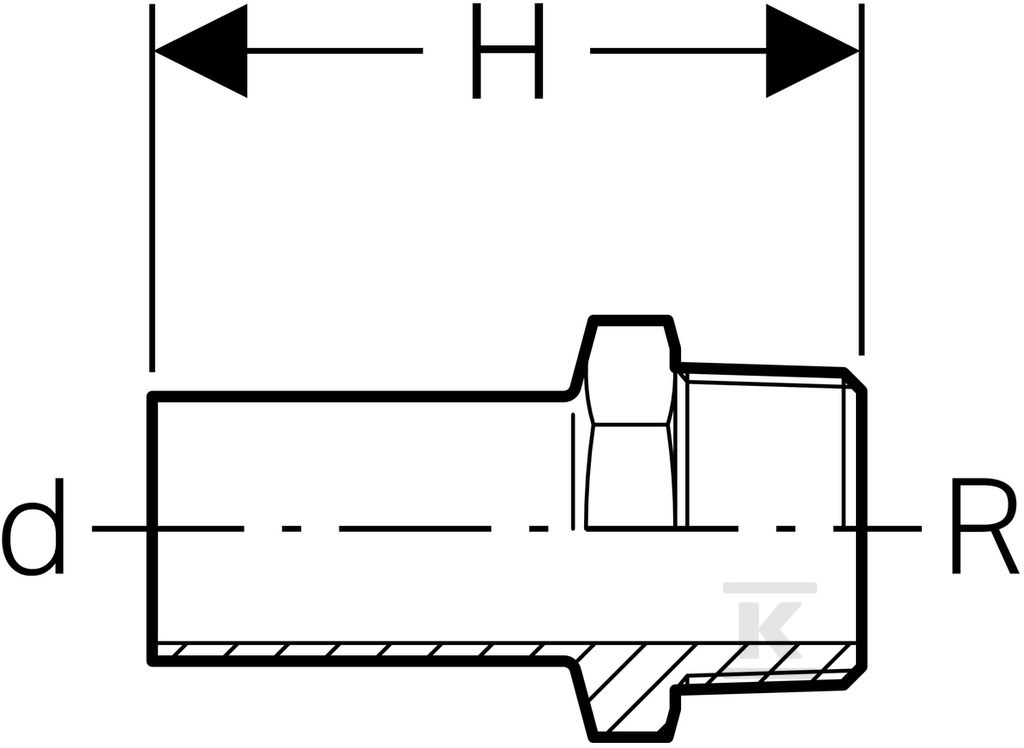

Prosta złączka przejściowa Geberit Mapress Edelstahl łączy rurę systemową o średnicy zewnętrznej 15 mm z gwintem zewnętrznym gazowym stożkowym R 1/2". Jedno zakończenie to końcówka wciskowa pod prasowanie, drugie to gwint BSPT-R zgodny z ISO 7-1 / EN 10226-1. Całość ma długość 57 mm i kształt prosty, bez kolanka, bez odpowietrznika i bez zaworu spustowego. Rozwiązanie jest przeznaczone do instalacji z rur Geberit Mapress Edelstahl, zarówno do cieczy, jak i do gazów.

Budowa i materiały

Wykonanie z CrNiMo stali 1.4401, czyli stali nierdzewnej 316, w stanie surowym bez dodatkowej powłoki. Zarówno połączenie prasowe, jak i gwintowane wykonane są z tego samego gatunku materiału. Ściana połączenia prasowego ma grubość 1 mm, a profil do szczęk zaciskowych to typ M. Długość części wciskowej wynosi 36 mm, długość części gwintowanej 21 mm. Złącze nie jest wyposażone w uszczelki, szczelność zapewnia połączenie prasowe. Wysoka wytrzymałość na rozciąganie ułatwia pracę w instalacjach poddawanych obciążeniom mechanicznym.

• stal CrNiMo 1.4401 wg EN 10088
• profil prasowy M do standardowych szczęk
• powierzchnia w stanie surowym
• konstrukcja prosta, kąt łuku 0°

Zastosowanie i montaż

Końcówka wciskowa przeznaczona jest do rur systemowych Geberit Mapress Edelstahl o średnicy 15 mm, nominalnie DN 12. Po stronie gwintu uzyskuje się połączenie z armaturą lub elementami instalacji posiadającymi gwint wewnętrzny R 1/2". Dzięki temu przejściówka pozwala szybko przejść z odcinka prasowego na odcinek gwintowany bez dodatkowych redukcji. Montaż odbywa się metodą prasowania, co skraca czas instalacji i eliminuje konieczność lutowania czy spawania. Niewypraszane połączenie jest nieszczelne, co działa jako wskaźnik prawidłowego wykonania.

• przejście rura prasowa 15 mm › gwint zewnętrzny R 1/2"
• zastosowanie w instalacjach wodnych i gazowych z systemem Mapress Edelstahl
• kompatybilność z narzędziami prasującymi do profilu M
• brak konieczności dodatkowych uszczelek

Parametry pracy i zgodność

Złącze pracuje w zakresie typowym dla systemu Geberit Mapress Edelstahl do cieczy i gazów. Gwint zewnętrzny gazowy stożkowy BSPT-R zapewnia szczelne połączenie z elementami gwintowanymi zgodnie z ISO 7-1 / EN 10226-1. Materiał 1.4401 zapewnia odporność na korozję w instalacjach wodnych i w środowiskach agresywnych. Złącze jest elementem prostym, nieredukcyjnym, niez zaślepione, przeznaczonym do pracy w instalacji ciśnieniowej.
