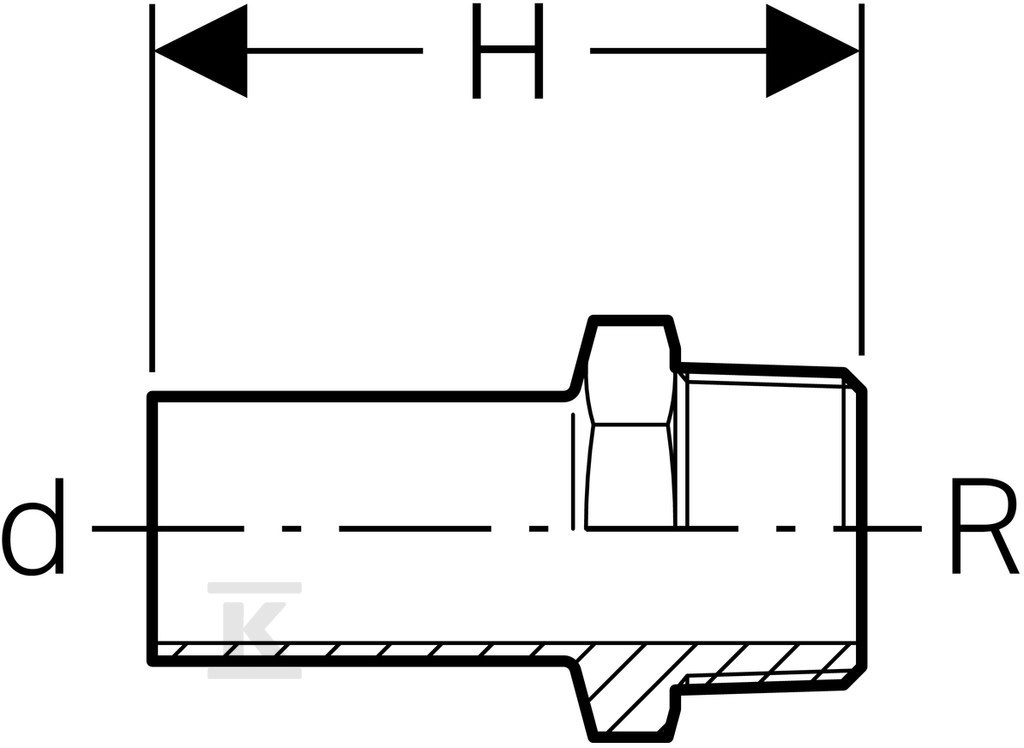

Złączka przejściowa Geberit Mapress Edelstahl z gwintem zewnętrznym i końcówką wsuwaną: d=18mm, R=1/2'' 31933

Przejściówka prasowa ze stali nierdzewnej do łączenia rur 18 mm z gwintem 1/2''

Proste złącze przejściowe Mapress Edelstahl łączy rurę systemową o średnicy zewnętrznej 18 mm z elementem wyposażonym w gwint zewnętrzny R 1/2''. Wykonanie z CrNiMo stali 1.4401 zapewnia odporność na korozję i trwałość w instalacjach wodnych i gazowych. Kształt prosty, kąt łuku 0°, pozwala na bezpośrednie przedłużenie przewodu bez zmiany kierunku przepływu.

Konstrukcja i materiał

Rdzeń złącza stanowi stal nierdzewna 316 gatunku 1.4401 wg EN 10088, w obu połączeniach. Powierzchnia obu końcówek pozostaje w stanie surowym, bez dodatkowego zabezpieczenia powłokowego. Grubość ścianki połączenia prasowego wynosi 1 mm, a deklarowana wysoka wytrzymałość na rozciąganie przekłada się na stabilność mechaniczna w instalacji. Całkowita długość elementu to 57 mm, masa ok. 0,062 kg. Kod profilu do szczęk zaciskowych to M, zgodny z systemem Mapress Edelstahl.

Połączenia i montaż

Po stronie rurowej zastosowano końcówkę wciskową pod rurę 18 mm, DN 15, o długości 35 mm. Końcówka przeznaczona jest do połączenia prasowego z rurą systemową Mapress Edelstahl. Po stronie gwintowej znajduje się gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1, nominalnie 1/2 cala, o długości 22 mm. Prosty kształt i brak redukcji ułatwiają montaż w linii. Złącze nie posiada odpowietrznika, zaworu spustowego ani uszczelek fabrycznie wbudowanych.

Zastosowanie w instalacjach

Element przeznaczony jest do systemów Geberit Mapress Edelstahl stosowanych do przesyłu cieczy i gazów. Stal CrNiMo 1.4401 sprawdza się w zastosowaniach do cieczy i gazów, gdzie wymagana jest odporność na korozję i wysoka wytrzymałość mechaniczna. Połączenie prasowe zapewnia szczelność po prawidłowym dociśnięciu, a gwint stożkowy umożliwia uszczelnienie z armaturą, zaworami lub innymi elementami z gwintem R.
