Złączka przejściowa Geberit Mapress Edelstahl z gwintem zewnętrznym i końcówką wsuwaną: d=22mm, R=3/4'' 31936

Złączka przejściowa Mapress ze stali nierdzewnej z końcówką wsuwaną i gwintem zewnętrznym

Proste połączenie systemowe łączące rurę ze stali nierdzewnej o średnicy zewnętrznej 22 mm z armaturą lub elementem gwintowanym 3/4 cala. Wykonanie proste, kąt łuku 0°, przeznaczone do instalacji prasowanych w systemie Geberit Mapress Edelstahl. Końcówka wciskowa po stronie rurowej i gwint zewnętrzny gazowy stożkowy BSPT-R po stronie przyłączeniowej pozwalają na szybkie przejście z odcinka rurowego na element gwintowany bez dodatkowych przejściówek.

Budowa i materiał

Korpus wykonany jest ze stali nierdzewnej CrNiMo gatunku 1.4401 według EN 10088, co odpowiada stali 316. Powierzchnia obu połączeń pozostaje w stanie surowym, bez dodatkowej obróbki wykończeniowej. Materiał zapewnia wysoką wytrzymałość na rozciąganie i odporność korozyjną w instalacjach wodnych i gazowych.

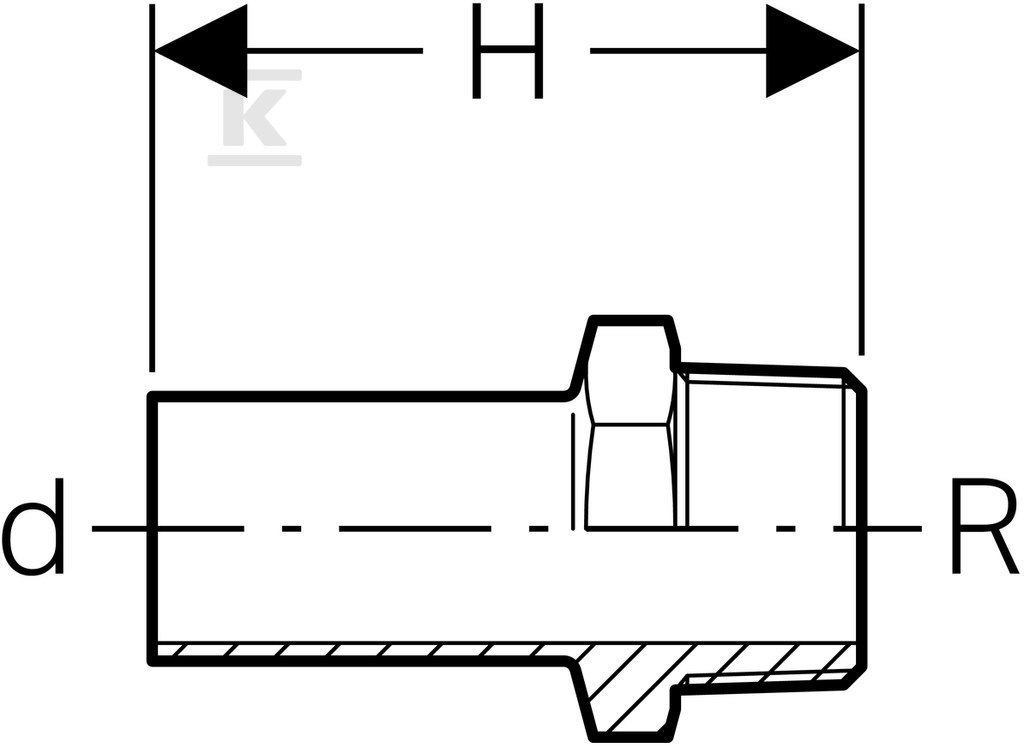

Połączenie 1 to końcówka wciskowa do rury systemowej o średnicy zewnętrznej 22 mm, znamionowa średnica wewnętrzna DN 20, grubość ścianki 1,2 mm. Długość części wciskowej wynosi 36 mm, kod profilu do szczęk zaciskowych M. Połączenie 2 to gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1, rozmiar 3/4 cala, długość gwintu 23 mm, również z kodem profilu M. Całkowita długość złączki to 59 mm. Konstrukcja prosta, bez odpowietrznika, zaworu spustowego i uszczelek fabrycznie założonych.

Zastosowanie i montaż

Złączka przeznaczona jest do instalacji z rur systemowych Geberit Mapress Edelstahl, zarówno do przesyłu cieczy, jak i gazów. Dzięki końcówce wciskowej po stronie rurowej montaż odbywa się metodą prasowania, co daje trwałe i szczelne połączenie bez lutowania. Gwint stożkowy BSPT-R umożliwia dokręcenie do standardowej armatury gwintowanej.

Prosty kształt ułatwia prowadzenie przewodów w ograniczonej przestrzeni, a stal 1.4401 sprawdza się w środowiskach wymagających odporności na korozję.

Warunki pracy i zgodność materiałowa

Stal CrNiMo 1.4401 zapewnia stabilność mechaniczną i odporność na działanie wody, ciepłej wody oraz mediów gazowych stosowanych w instalacjach sanitarnych i grzewczych. Wysoka wytrzymałość na rozciąganie przekłada się na bezpieczeństwo połączenia w warunkach pracy instalacji ciśnieniowej.

Złącze jest elementem systemowym Mapress Edelstahl, co oznacza kompatybilność z pozostałymi komponentami serii pod względem materiału, profilu zaciskowego i technologii łączenia. Brak modelu redukcyjnego i zaślepienia potwierdza przeznaczenie jako przejściówki prostej między rurą 22 mm a gwintem 3/4 cala.
