Złączka przejściowa Geberit Mapress Edelstahl z gwintem zewnętrznym i końcówką wsuwaną: d=28mm, R=1'' 31937

Przejściówka prasowa Mapress Edelstahl 28 mm na gwint zewnętrzny R 1"

Prosty element przejściowy łączący rurę systemową Geberit Mapress o średnicy zewnętrznej 28 mm z armaturą lub elementem wyposażonym w gwint zewnętrzny gazowy stożkowy R 1". Wykonanie ze stali CrNiMo 1.4401 zapewnia odporność na korozję i trwałość w instalacjach cieczy oraz gazów. Końcówka wciskowa po stronie rurowej współpracuje z rurami systemowymi Mapress, a strona gwintowana umożliwia szybkie podłączenie elementów z gwintem BSPT-R bez dodatkowych przejściówek.

Konstrukcja i materiał

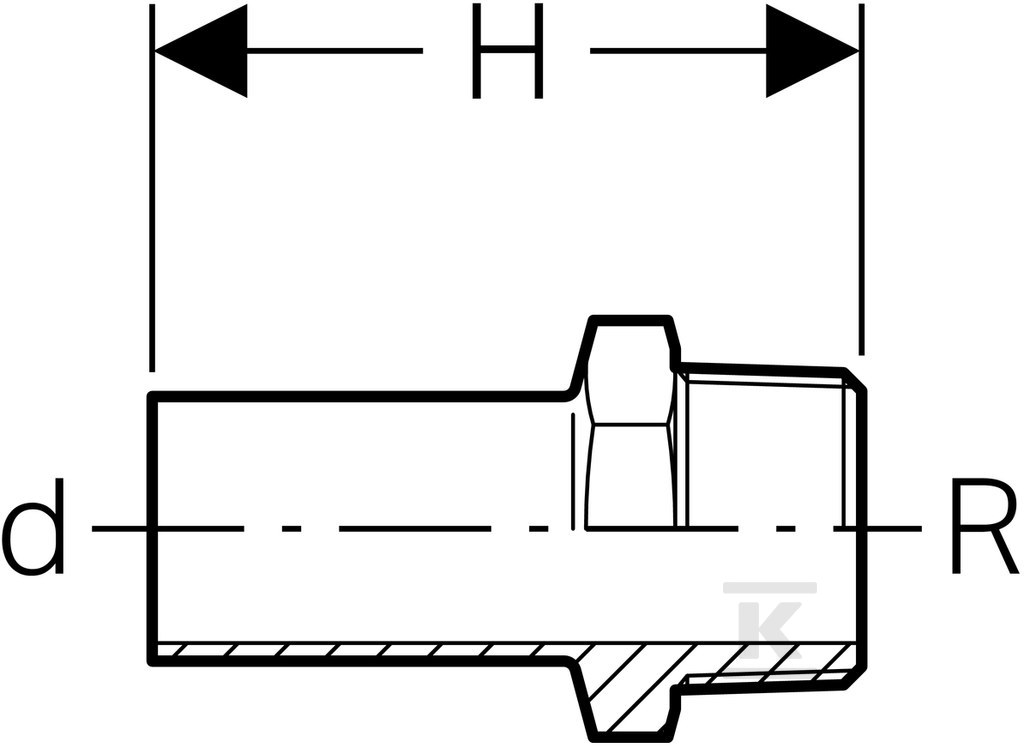

Złączka jest wykonana ze stali nierdzewnej 316 gatunku 1.4401 wg EN 10088, w stanie surowym bez dodatkowej powłoki. Materiał obu połączeń to ten sam gatunek CrNiMo, co zapewnia jednorodność właściwości i wysoką wytrzymałość na rozciąganie. Grubość ścianki połączenia rurowego wynosi 1,2 mm, a całkowita długość elementu to 66 mm. Połączenie 1 w formie końcówki wciskowej ma długość 41 mm i profil M przeznaczony do szczęk zaciskowych, natomiast połączenie 2 z gwintem zewnętrznym ma długość 25 mm. Kształt prosty z kątem 0° pozwala na prowadzenie instalacji w linii prostej bez dodatkowych kolan. Konstrukcja jest niezawodna przed prasowaniem - element jest szczelny dopiero po wykonaniu połączenia prasowego, co wspiera kontrolę montażu. Wyróżnia ją także wskaźnik prasowania ułatwiający weryfikację poprawności wykonania.

Montaż i kompatybilność

Po stronie rurowej zastosowano końcówkę wciskową DN 25 do rur o średnicy zewnętrznej 28 mm, zgodną z systemem Mapress Edelstahl. Połączenie prasowe z profilem M zapewnia szybki montaż bez spawania i lutowania. Po stronie gwintowanej znajduje się gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1, o nominalnej średnicy 1 cal. Gwint stożkowy zapewnia szczelność połączenia z uszczelką konopną lub pastą zgodnie z praktyką instalacyjną. Masa elementu to ok. 0,123 kg, co ułatwia manipulację podczas montażu. Złączka nie jest modelem redukcyjnym ani zaślepką i nie posiada zaworu spustowego ani odpowietrznika.

Zastosowanie w instalacjach

Element przeznaczony jest do instalacji z rur systemowych Mapress Edelstahl transportujących ciecze i gazy. Stal CrNiMo 1.4401 sprawdza się w instalacjach, gdzie wymagana jest odporność na korozję i wysoka wytrzymałość mechaniczna. Proste połączenie prasowe z gwintem zewnętrznym umożliwia szybkie przejście z odcinka rurowego na armaturę, zawory, liczniki lub inne elementy z gwintem R 1". Dzięki braku dodatkowych uszczelek w korpusie i konstrukcji niezawodnej przed prasowaniem, montaż jest przewidywalny i łatwy do kontroli przez instalatora.
