Złączka przejściowa Geberit Mapress Edelstahl z gwintem zewnętrznym i końcówką wsuwaną: d=35mm, R=1 1/4'' 31938

Złączka przejściowa Mapress Edelstahl z końcówką wciskową i gwintem zewnętrznym 1 1/4"

Prosta złączka przejściowa łączy rurę systemową Mapress Edelstahl o średnicy zewnętrznej 35 mm z armaturą lub elementem gwintowanym R 1 1/4". Wykonanie ze stali CrNiMo 1.4401 zapewnia trwałość w instalacjach wodnych i gazowych, a połączenie wciskowe z jednej strony i gwint stożkowy BSPT-R z drugiej pozwala na szybkie przejście z systemu prasowego na tradycyjny gwint bez dodatkowych przejściówek.

Konstrukcja i materiał

Korpus wykonano ze stali nierdzewnej 316 gatunku 1.4401 wg EN 10088, w stanie surowym bez dodatkowej powłoki. Oba połączenia - wciskowe i gwintowane - mają ten sam gatunek materiału i identyczną obróbkę powierzchni, co ogranicza ryzyko korozji galwanicznej w instalacji.

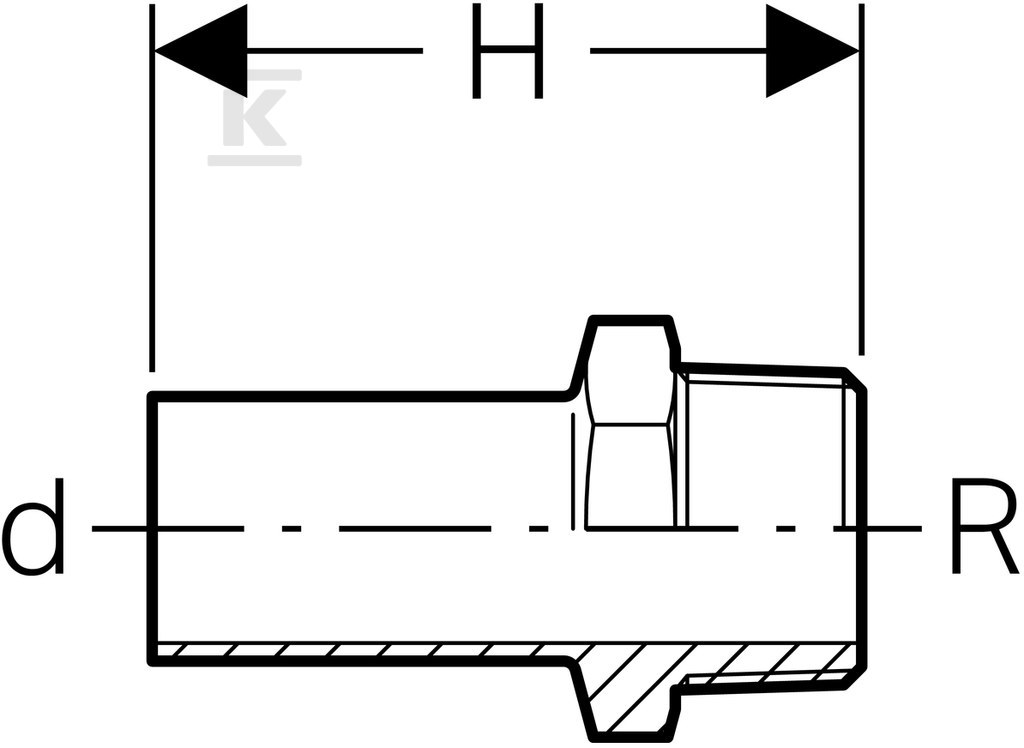

Połączenie 1 to końcówka wciskowa do rury o średnicy zewnętrznej 35 mm, DN 32, z długością oprawki 53 mm i grubością ścianki 1,5 mm. Profil zaciskowy M jest zgodny ze szczękami do systemu Mapress Edelstahl. Połączenie 2 to gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1, R 1 1/4" cala, o długości gwintu 27 mm. Całkowita długość złączki wynosi 80 mm, a kształt jest prosty z kątem łuku 0°. Konstrukcja deklaruje wysoką wytrzymałość na rozciąganie, co przekłada się na stabilność połączenia w warunkach pracy pod obciążeniem.

Montaż i kompatybilność systemowa

Złączka jest elementem rury systemowej Mapress Edelstahl i przeznaczona do montażu prasowego. Końcówka wciskowa współpracuje z rurami stalowymi nierdzewnymi systemu Geberit Mapress, a profil M umożliwia użycie standardowych szczęk zaciskowych. Gwint stożkowy BSPT-R pozwala na bezpośrednie połączenie z elementami gwintowanymi bez uszczelki wkręcanej w złączce - uszczelnienie uzyskuje się w armaturze lub poprzez taśmę / pastę gwintową zgodnie z praktyką instalacyjną.

Złączka nie ma odpowietrznika, zaworu spustowego i nie jest modelem redukcyjnym ani zaślepką. Brak fabrycznych uszczelek oznacza, że uszczelnienie połączenia prasowego zapewnia pierścień zaciskowy i geometria profilu, a strona gwintowana wymaga uszczelnienia po stronie elementu przyłączanego.

Zastosowanie i warunki pracy

Przeznaczona do instalacji z systemem Geberit Mapress Edelstahl do cieczy i gazów. Stal CrNiMo 1.4401 sprawdza się w instalacjach wody pitnej, ciepłej wody użytkowej oraz w instalacjach gazowych, gdzie wymagana jest odporność na korozję i wysoka wytrzymałość mechaniczna.

Prosty kształt ułatwia prowadzenie przewodu w prostych odcinkach, a przejście z DN 32 na gwint 1 1/4" cala jest często wykorzystywane przy podłączeniu zaworów, filtrów, liczników czy armatury grzewczej. Dzięki długości 80 mm złączka mieści się w standardowych rozstawach montażowych, a parametry połączenia pozwalają na zachowanie ciągłości systemu bez dodatkowych kolanek.
