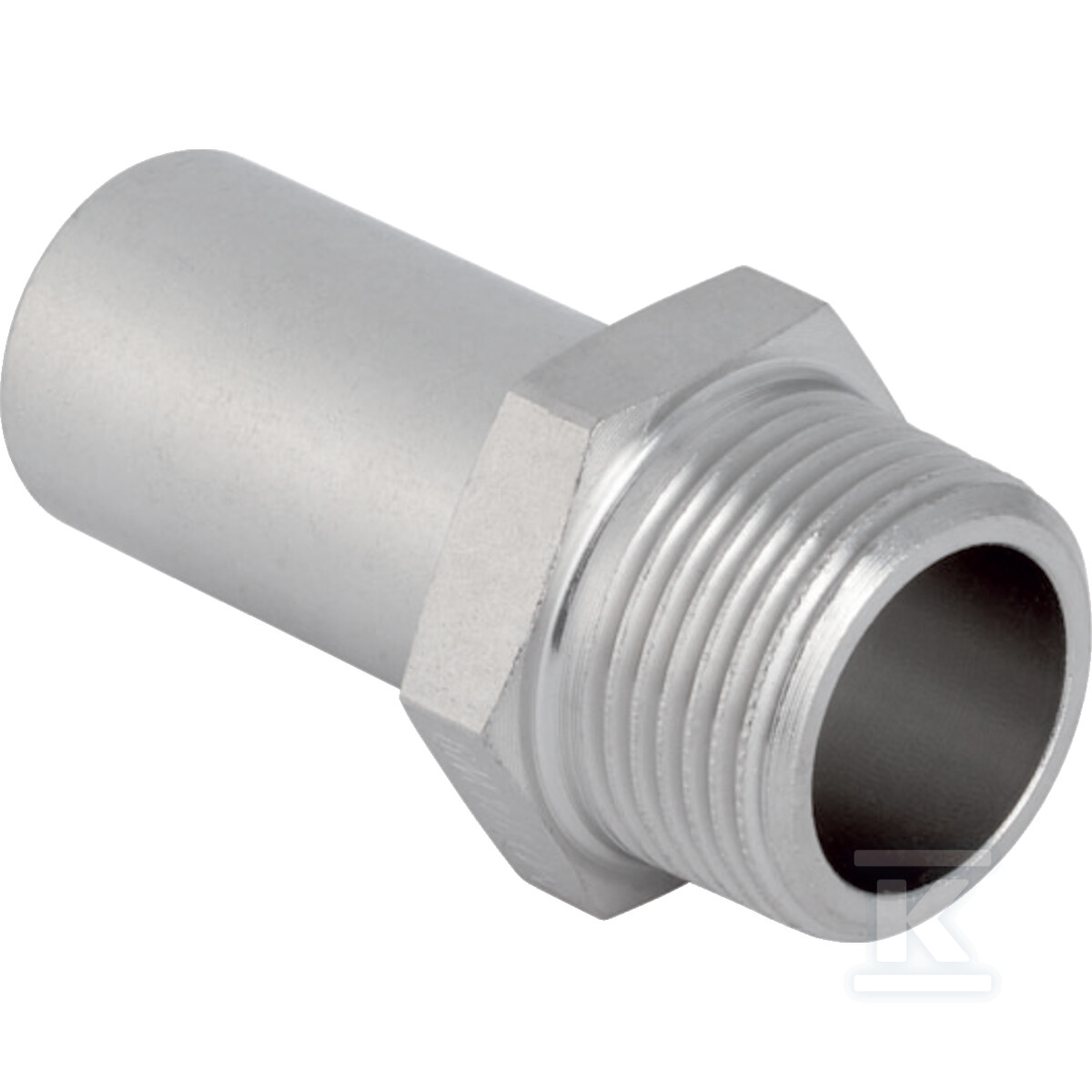

Złączka przejściowa Geberit Mapress Edelstahl z gwintem zewnętrznym i końcówką wsuwaną: d=42mm, R=1 1/2'' 31939

Połączenie prasowe ze stalowym gwintem zewnętrznym do instalacji Mapress Edelstahl

Prosta złączka przejściowa łączy rurę systemową Mapress Edelstahl o średnicy zewnętrznej 42 mm z armaturą lub elementem wyposażonym w gwint zewnętrzny gazowy stożkowy 1 1/2 cala. Wykonanie ze stali nierdzewnej CrNiMo 1.4401 zapewnia odporność na korozję w instalacjach wodnych i gazowych, a wysoka wytrzymałość na rozciąganie daje stabilność połączenia w warunkach pracy pod obciążeniem mechanicznym. Kształt prosty o kącie łuku 0° pozwala na prowadzenie przewodu bez zmiany kierunku, a profil zaciskowy M na obu stronach ułatwia montaż szczękami prasującymi.

Budowa i materiały

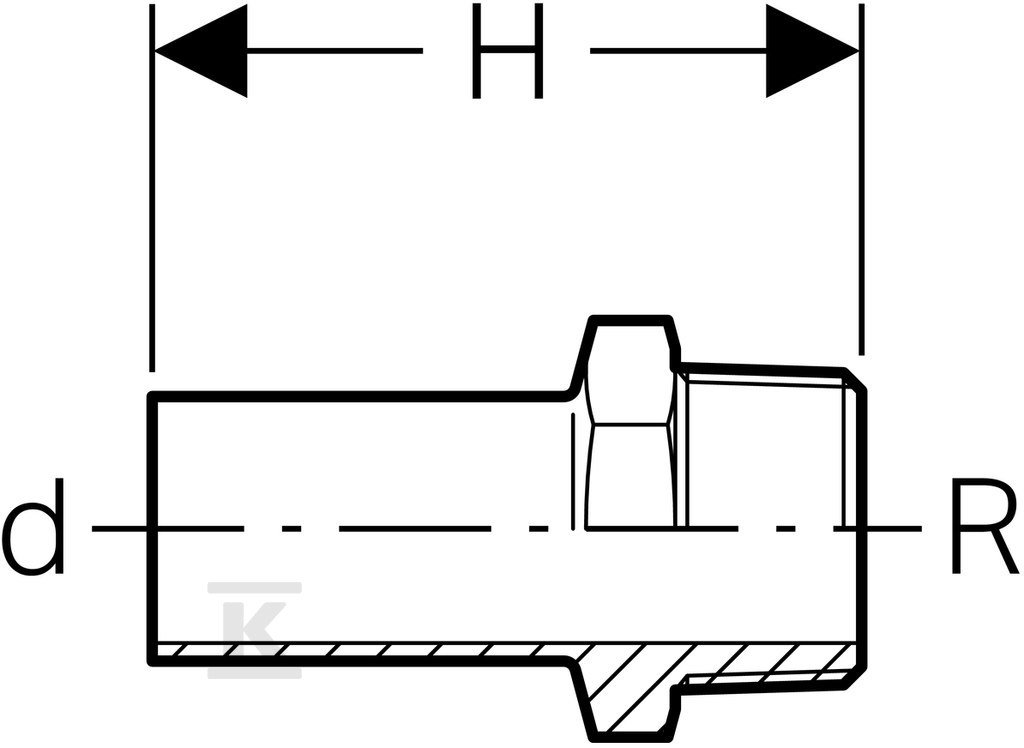

Oba połączenia wykonane są ze stali nierdzewnej 316 gatunku 1.4401 wg EN 10088, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Połączenie wciskowe ma grubość ścianki 1,5 mm, długość 64 mm i nominalną średnicę DN 40. Całkowita długość elementu wynosi 91 mm, a masa ok. 0,305 kg. Powierzchnia w stanie surowym zachowuje naturalne właściwości materiału, a stal CrNiMo zapewnia trwałość w kontakcie z cieczami i gazami. Konstrukcja jest nieredukcyjna, niezaślepiona i przeznaczona jako rura systemowa.

Parametry połączeń i montaż

Strona prasowa to końcówka wciskowa do rury 42 mm z kodem profilu M do szczęk zaciskowych. Strona gwintowana to gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1 o rozmiarze 1 1/2 cala, z długością gwintu 27 mm i tym samym kodem profilu M. Brak odpowietrznika i zaworu spustowego utrzymuje konstrukcję czystą i uniwersalną. W stanie nieprasowanym połączenie jest nieszczelne, co stanowi wskaźnik montażowy, a po prawidłowym dociśnięciu zapewnia szczelność charakterystyczną dla systemu Mapress Edelstahl.

Zastosowanie i warunki pracy

Element przeznaczony jest do instalacji z zakresu zastosowań Geberit Mapress Edelstahl do cieczy oraz do gazów. Prosty kształt ułatwia wbudowanie w rozprowadzenie poziome i pionowe, a połączenie z gwintem zewnętrznym umożliwia szybkie dowiązanie armatury, zaworów lub przyłączy bez konieczności dodatkowych przejściówek.
