Złączka przejściowa Geberit Mapress Edelstahl z gwintem zewnętrznym i końcówką wsuwaną: d=54mm, R=2'' 31940

Uniwersalna przejściówka Mapress Edelstahl 54 mm na gwint R 2"

Prosta złączka przejściowa łączy rurę systemową Mapress Edelstahl o średnicy zewnętrznej 54 mm z instalacją gwintowaną R 2". Wykonana z CrNiMo stali 1.4401, czyli stali nierdzewnej 316, zapewnia trwałe połączenie między końcówką wciskową a gwintem zewnętrznym gazowym stożkowym BSPT-R zgodnym z ISO 7-1 / EN 10226-1. Kształt prosty, kąt 0°, bez redukcji, przeznaczona do pracy w instalacjach z cieczami i gazami.

Konstrukcja i materiał

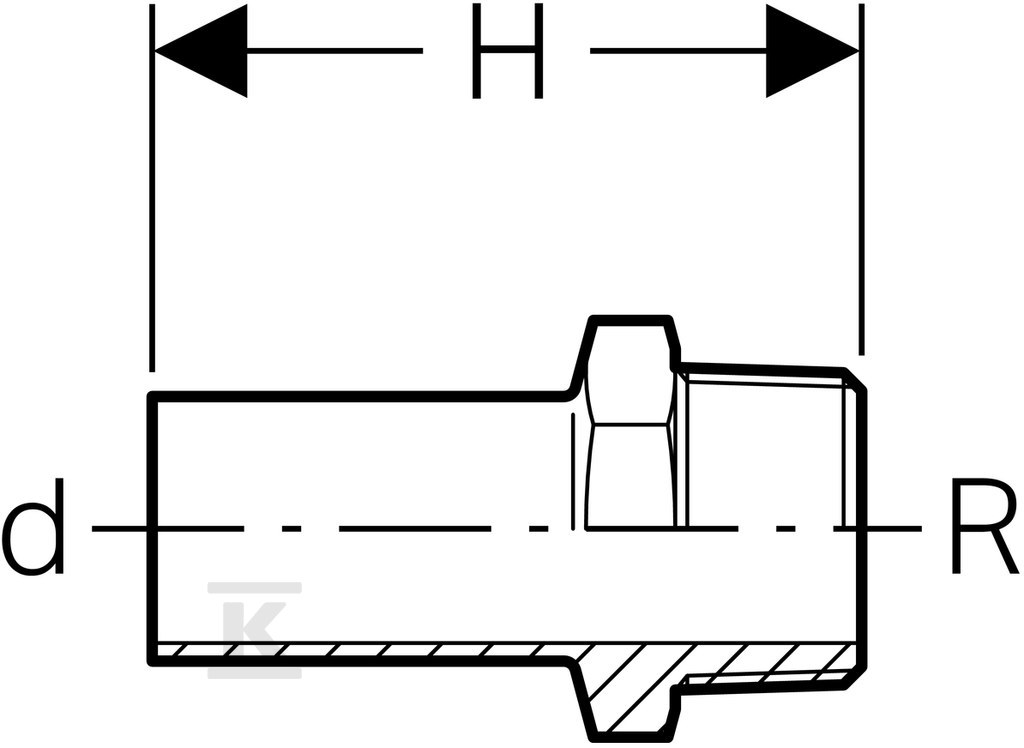

Oba połączenia wykonane są ze stali nierdzewnej 316 gatunku 1.4401 wg EN 10088, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Końcówka wciskowa ma średnicę zewnętrzną rury 54 mm, średnicę nominalną DN 50, grubość ścianki 1,5 mm i długość 48 mm. Gwint zewnętrzny ma długość 54 mm i nominalnie odpowiada 2 calom, czyli 50 mm. Całkowita długość elementu to 102 mm, a masa ok. 0,355 kg.

Profil zaciskowy M na obu stronach umożliwia pracę z szczękami do systemu Mapress. Złącze charakteryzuje się wysoką wytrzymałością na rozciąganie i jest elementem systemowym, przeznaczonym do prasowania. Powierzchnia w stanie surowym ułatwia identyfikację materiału i nie wymaga dodatkowej obróbki przed montażem.

Zastosowanie i kompatybilność

Przejściówka służy do połączenia odcinka rury Mapress Edelstahl z armaturą, zaworami lub elementami instalacji posiadającymi gwint zewnętrzny stożkowy R 2". Dzięki identycznej średnicy nominalnej DN 50 po stronie wciskowej i po stronie gwintowej nie jest to element redukcyjny, a bezpośrednie przejście.

Zastosowanie obejmuje instalacje przemysłowe i instalacyjne z cieczami oraz gazami, zgodnie z zakresem systemu Geberit Mapress Edelstahl. Brak odpowietrznika, zaworu spustowego i uszczelek wbudowanych oznacza, że uszczelnienie połączenia gwintowanego zapewnia wykonawca zgodnie z praktyką instalacyjną, a połączenie prasowe uzyskuje szczelność po dociśnięciu.

Montaż i parametry pracy

Montaż odbywa się metodą prasowania na rurę systemową 54 mm z zachowaniem profilu M. Gwint BSPT-R pozwala na połączenie z elementami gwintowanymi bez konieczności stosowania dodatkowych przejściówek. Prosty kształt i brak załamań ułatwiają prowadzenie instalacji w ograniczonej przestrzeni.

Element jest niezaślepiony, bez kątowego odchylenia, co upraszcza trasowanie. Stal CrNiMo 1.4401 zapewnia odporność na korozję w typowych warunkach instalacji wodnych i grzewczych. Waga ok. 0,355 kg i kompaktowa długość 102 mm pozwalają na szybkie i pewne operowanie podczas montażu.
