Redukcja Geberit Mapress Kupfer Gas d18-15 34615

Redukcja prasowa miedziana do instalacji gazowych z mufą zaciskową i końcówką wciskową

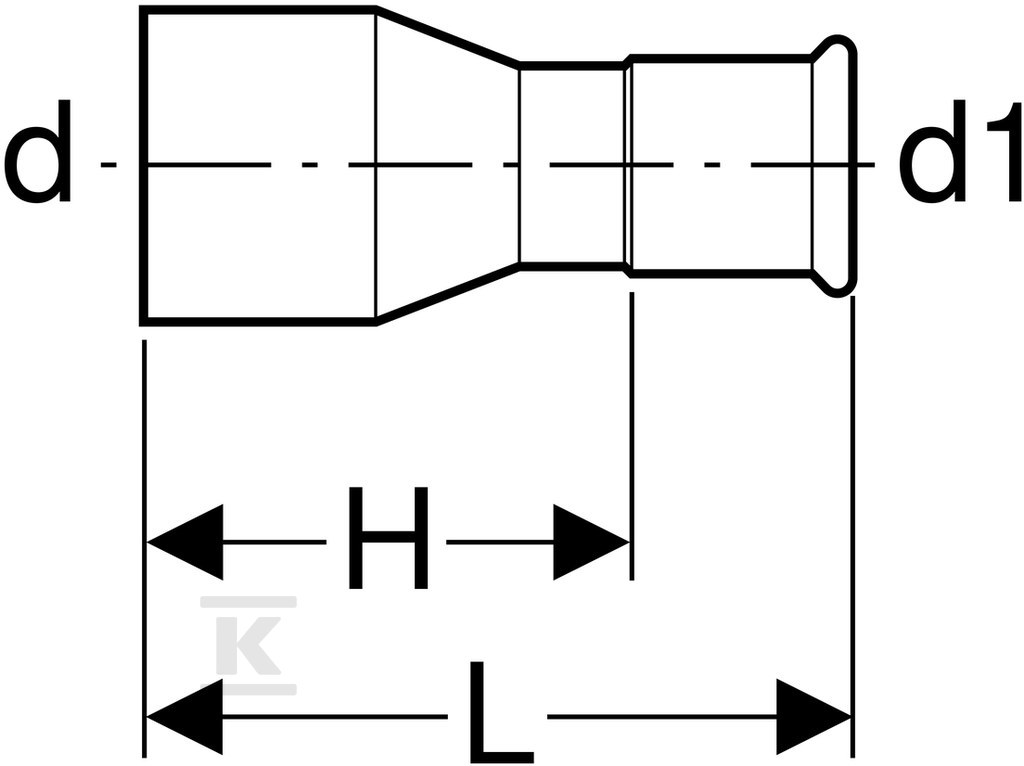

Prosta redukcja miedziana przeznaczona do połączeń w instalacjach gazowych, łącząca rurę o średnicy zewnętrznej 18 mm, DN 15 z rurą 15 mm, DN 12. Wykonana w systemie Mapress Kupfer Gas, umożliwia szybkie i szczelne przejście średnic w przewodach z gazami ziemnymi i skroplonymi. Kształt prosty, kąt łuku 0 °, zapewnia montaż w linii bez zmiany kierunku przepływu.

Budowa i materiały

Korpus wykonany jest z miedzi Cu-DHP CW024A zgodnej z EN 1412, w stanie surowym bez dodatkowej obróbki powierzchni. Zarówno połączenie 1, jak i połączenie 2 mają gatunek materiału Cu-DHP CW024A, co zapewnia wysoką wytrzymałość na rozciąganie i odporność na korozję w środowisku gazowym. Złącze ma profil prasowania M na obu końcach, przystosowany do szczęk zaciskowych systemu Mapress.

Uszczelnienie stanowi pierścień z uwodornionego kauczuku butadienowo-akrylonitrylowego HNBR, oznaczony kolorem żółtym. Mufa zaciskowa wyposażona jest w żółty zaślepiający korek ochronny. Całość ma długość 55 mm, przy długości połączenia 1 wynoszącej 24 mm i długości połączenia 2 wynoszącej 31 mm. Złącze jest systemowe, z uszczelkami, bez zaworu spustowego i bez odpowietrznika.

Montaż i zastosowanie w instalacjach gazowych

Redukcja przeznaczona jest do gazu ziemnego i gazu płynnego, w tym do instalacji z naturalnymi i skroplonymi gazami. Połączenie 1 to mufa zaciskowa do rury 18 mm, DN 15, połączenie 2 to końcówka wciskowa do rury 15 mm, DN 12. Konstrukcja koncentryczna ułatwia pozycjonowanie rur podczas montażu.

Montaż odbywa się metodą prasowania. Wskazanie prasowania jest widoczne na korpusie, a złącze jest celowo nieszczelne w stanie nieprzyciśniętym, co uniemożliwia pomyłkowe uruchomienie instalacji bez wykonania połączenia. Po prawidłowym dociśnięciu uszczelka HNBR zapewnia szczelność roboczą.

Bezpieczeństwo użytkowania i wskazania prasowania

Nieszczelność w stanie nieprzyciśniętym stanowi zabezpieczenie przed błędem montażowym. Żółty pierścień uszczelniający i żółty korek ochronny ułatwiają identyfikację elementu w instalacji gazowej. Wysoka wytrzymałość na rozciąganie oraz materiał Cu-DHP CW024A zapewniają stabilność połączenia w warunkach pracy instalacji gazowej.

Profil M na obu końcach gwarantuje kompatybilność z narzędziami prasującymi systemu Mapress. Powierzchnia w stanie surowym bez dodatkowego zabezpieczenia jest standardem dla elementów przeznaczonych do połączenia prasowego w miedzi.
