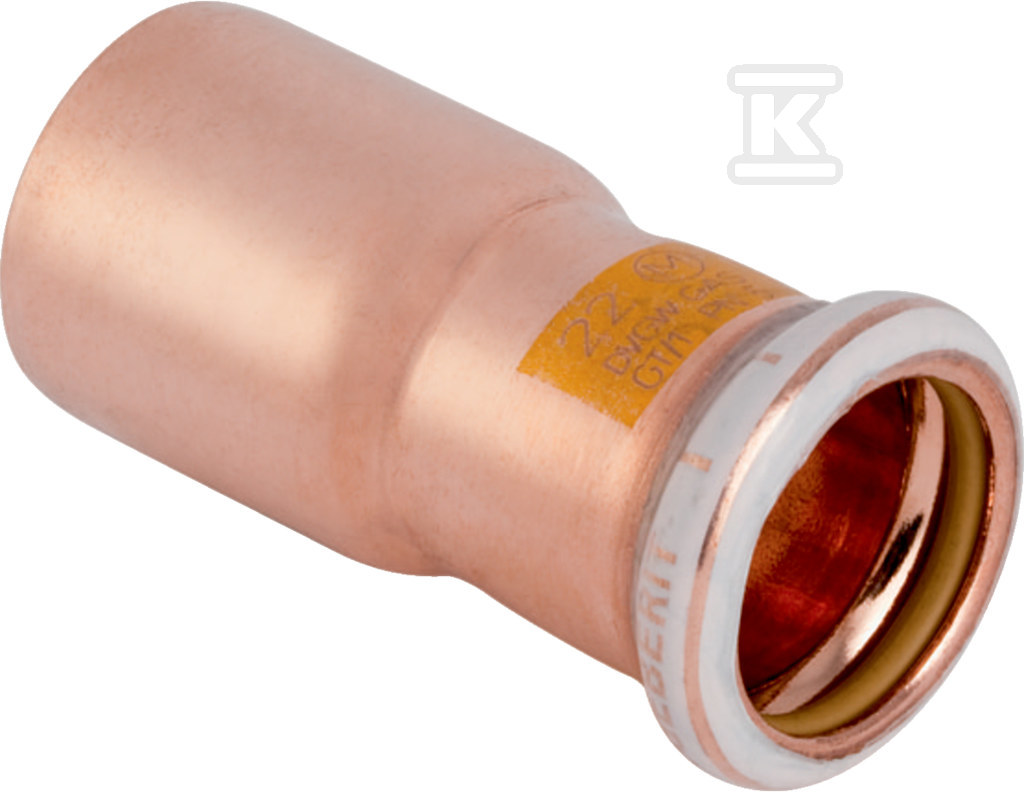

Redukcja Geberit Mapress Kupfer Gas d22-15 34616

Redukcja prasowa miedziana do gazu z systemem Mapress

Prosta redukcja prasowa przeznaczona do instalacji gazowych wykonana z miedzi Cu-DHP CW024A. Łączy odcinek o średnicy zewnętrznej 22 mm z odcinkiem 15 mm w jednym elemencie o długości 59 mm, bez konieczności lutowania, spawania ani gwintowania. Konstrukcja przeznaczona jest do gazu ziemnego i skroplonego, z białym wskaźnikiem prasowania sygnalizującym nieszczelność w przypadku braku dociśnięcia.

Konstrukcja i materiały

Korpus wykonano z miedzi Cu-DHP CW024A w stanie surowym, zarówno dla połączenia 1 jak i połączenia 2. Połączenie 1 to mufa zaciskowa, połączenie 2 to końcówka wciskowa, oba z profilem M do szczęk zaciskowych. Uszczelnienie zapewnia pierścień z uwodornionego kauczuku butadienowo-akrylonitrylowego HNBR, w wykonaniu żółtym. Element jest modelem redukcyjnym o kształcie prostym, kąt łuku 0 °, z uszczelkami i z deklarowaną wysoką wytrzymałością na rozciąganie. Powierzchnia połączeń pozostaje w stanie surowym, bez dodatkowej obróbki.

Zastosowanie i warunki pracy

Redukcja przeznaczona jest do instalacji gazowych, z aprobatami dla gazu ziemnego i gazu skroplonego. Montaż bez ognia i bez prac gorących, co eliminuje ryzyko związane z lutowaniem i spawaniem. Zakres temperatur pracy od -20 °C do +70 °C. Maksymalne ciśnienie robocze przy 20 °C wynosi 5 bar. Biały wskaźnik prasowania ułatwia kontrolę wykonania połączenia na etapie montażu, a system Mapress zapewnia instalację certyfikowaną pod kątem bezpieczeństwa. Producent deklaruje gwarancję produktową 10 lat.

Montaż i wymiary geometryczne

Element systemowy o długości całkowitej 59 mm. Połączenie 1 o średnicy nominalnej DN 20 i średnicy zewnętrznej rury 22 mm, długość połączenia 25 mm, długość robocza 14 mm. Połączenie 2 o średnicy nominalnej DN 12 i średnicy zewnętrznej rury 15 mm, długość połączenia 34 mm, długość robocza 29 mm. Prosta geometria ułatwia wbudowanie w ciąg rurociągu bez dodatkowych kolan.
