Redukcja Geberit Mapress Kupfer Gas d28-15 34618

Redukcja koncentryczna do instalacji gazowych miedzianych 28 mm na 15 mm

Redukcja przeznaczona do połączeń rur miedzianych w instalacjach gazowych wykonanych w systemie Geberit Mapress. Łączy odcinek o średnicy zewnętrznej 28 mm z odcinkiem 15 mm w układzie prostym, koncentrycznym, bez kąta łuku. Konstrukcja z mufą zaciskową po stronie 28 mm i końcówką wciskową po stronie 15 mm pozwala na szybkie wykonanie połączenia metodą prasowania, bez użycia ognia.

Budowa i materiały

Korpus wykonano z miedzi Cu-DHP CW024A zgodnej z EN 1412, w stanie surowym bez dodatkowej powłoki ochronnej. Oba połączenia mają ten sam gatunek materiału, co zapewnia jednorodność rozszerzalności i odporność na korozję w kontakcie z gazem. Uszczelnienie zapewnia pierścień z uwodornionego kauczuku butadienowo-akrylonitrylowego HNBR, odporny na działanie mediów gazowych i temperatur pracy instalacji. Profil zaciskowy obu końcówek to typ M, przeznaczony do szczęk zaciskowych Mapress. Wskaźnik prasowania sygnalizuje nieszczelność w przypadku braku dociśnięcia, a ochronna zaślepka w kolorze żółtym zabezpiecza mufę przed zabrudzeniem do momentu montażu. Konstrukcja deklaruje wysoką wytrzymałość na rozciąganie, co przekłada się na stabilność połączenia w instalacji pod obciążeniem mechanicznym.

Montaż i parametry pracy

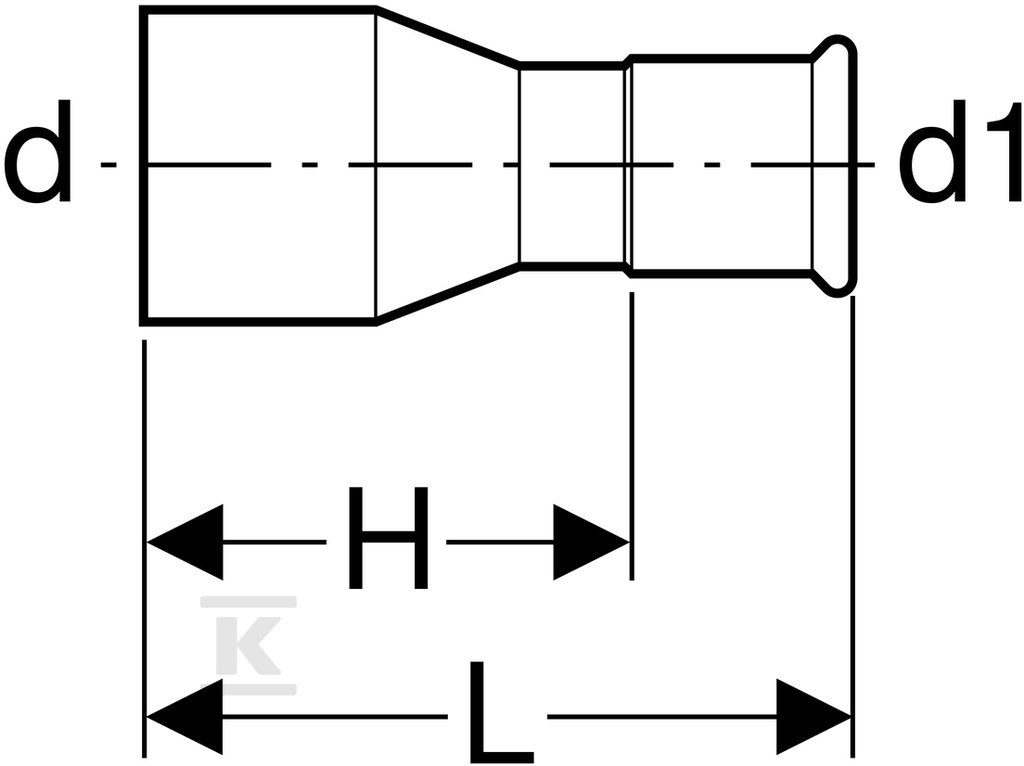

Połączenie jest systemowe, przeznaczone do rur miedzianych Mapress. Całkowita długość elementu wynosi 66 mm. Długość połączenia po stronie 28 mm to 27 mm, z długością roboczą 17 mm, natomiast po stronie 15 mm długość połączenia to 39 mm, z długością roboczą 25,5 mm. Średnice nominalne to DN 25 dla strony 28 mm i DN 12 dla strony 15 mm. Maksymalne ciśnienie robocze przy 20°C wynosi 5 bar. Montaż jest bezogniowy, co ogranicza ryzyko w miejscach zagrożonych wybuchem i przyspiesza prace instalacyjne. Połączenie nie jest mimośrodowe, nie posiada odpowietrznika ani zaworu spustowego, a jego forma prosta ułatwia prowadzenie przewodu w linii.

Zastosowanie w instalacjach gazowych

Element przeznaczony jest do sieci gazu ziemnego i gazu płynnego, gdzie wymagana jest redukcja przekroju z 28 mm na 15 mm. Dzięki uszczelce HNBR i miedzi Cu-DHP nadaje się do pracy z naturalnymi i skroplonymi gazami paliwowymi. Rozwiązanie koncentryczne pozwala zachować oś przewodu, co jest istotne przy przejściach przez ścianki i przyłączeniach do armatury. Producent deklaruje 25-letnią gwarancję przy prawidłowym montażu w systemie Mapress.
