Redukcja Geberit Mapress Kupfer Gas d35-28 34624

Redukcja prosta miedziana do instalacji gazowych w systemie Mapress

Prosta redukcja miedziana przeznaczona do połączeń rurowych w instalacjach gazowych, łącząca odcinek o średnicy zewnętrznej 35 mm z odcinkiem 28 mm. Przejście DN 32 na DN 25 wykonane jest jako element systemowy z mufą zaciskową po jednej stronie i końcówką wciskową po drugiej, co pozwala na szybkie zmniejszenie przekroju bez dodatkowych przejściówek. Konstrukcja koncentryczna z kątem 0 ° zapewnia liniowy przebieg przewodu, a profil zaciskowy M jest kompatybilny ze standardowymi szczękami prasującymi.

Konstrukcja i materiały

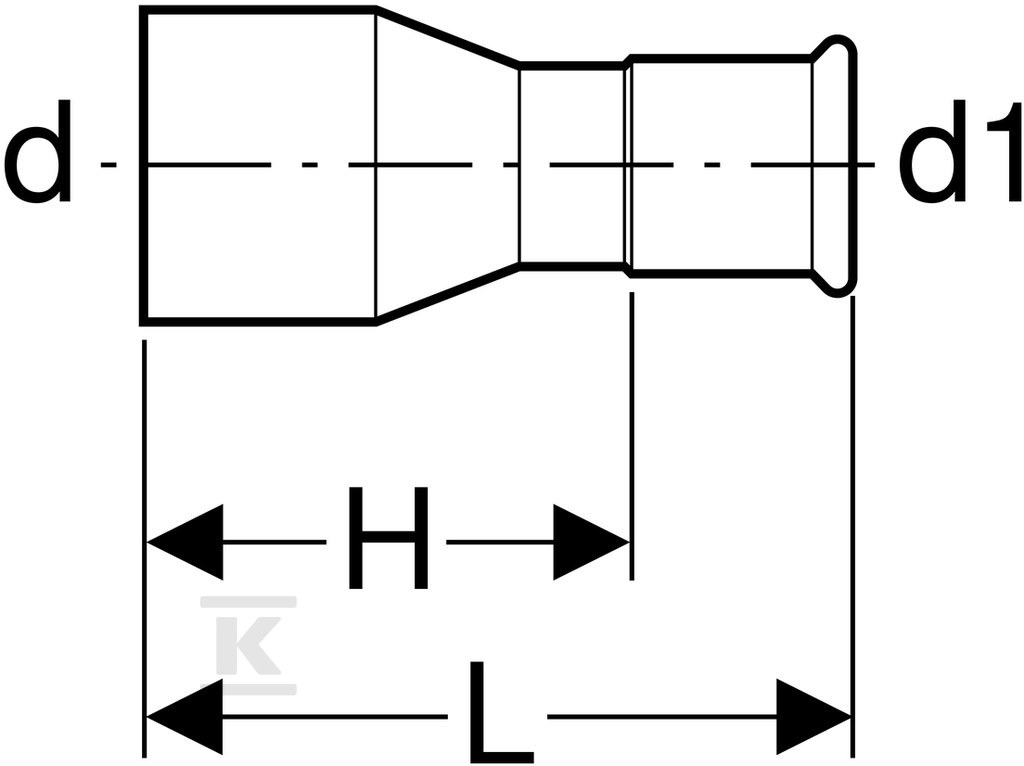

Korpus wykonano z miedzi Cu-DHP CW024A zgodnej z EN 1412, w stanie surowym bez dodatkowej powłoki. Materiał połączenia 1 i połączenia 2 to ta sama miedź, co ogranicza ryzyko korozji galwanicznej w instalacji. Uszczelnienie zapewnia pierścień z uwodornionego kauczuku butadienowo-akrylonitrylowego HNBR, odporny na działanie gazu i typowe warunki instalacji. Długość całkowita elementu wynosi 68 mm, przy długości połączenia 1 równej 31 mm i długości roboczej 17 mm, a połączenia 2 równej 37 mm z długością roboczą 31,5 mm. Wysoka wytrzymałość na rozciąganie wspiera stabilność połączenia po prasowaniu, a obecność uszczelek w obu stronach ogranicza konieczność dodatkowych elementów.

Montaż i bezpieczeństwo

Połączenie 1 to mufa zaciskowa, połączenie 2 to końcówka wciskowa, obie z kodem profilu M. Wskaźnik prasowania zaznaczony na żółto sygnalizuje nieszczelność w przypadku braku dociśnięcia, co ułatwia kontrolę jakości montażu na etapie wykonawczym. Mufa zaciskowa wyposażona jest w żółtą zaślepkę ochronną, która zabezpiecza uszczelkę przed uszkodzeniem do momentu montażu. Element jest rurą systemową, przeznaczony do pracy w układach prasowanych bez odpowietrznika i zaworu spustowego. Brak modelu mimośrodowego potwierdza symetryczne zmniejszenie przekroju.

Zastosowanie i parametry pracy

Redukcja przeznaczona jest do gazu ziemnego i gazu płynnego, w instalacjach gdzie wymagane jest przejście z DN 32 na DN 25 przy zachowaniu szczelności połączenia prasowanego. Maksymalne ciśnienie robocze przy 20 °C wynosi 5 bar, co odpowiada typowym warunkom sieci gazowych w budynkach. Prosty kształt i brak załamań sprzyja przepływowi medium, a miedziana budowa zapewnia dobrą przewodność i odporność na korozję w środowisku gazowym. Element nadaje się do montażu przez instalatora z zachowaniem instrukcji systemu Mapress Copper Gas, z kontrolą prawidłowego dociśnięcia i wizualną weryfikacją wskaźnika prasowania.
