Redukcja Geberit Mapress Kupfer d15-12 62301

Prosta zwężka press 15 x 12 mm z końcówką wciskową do instalacji miedzianych

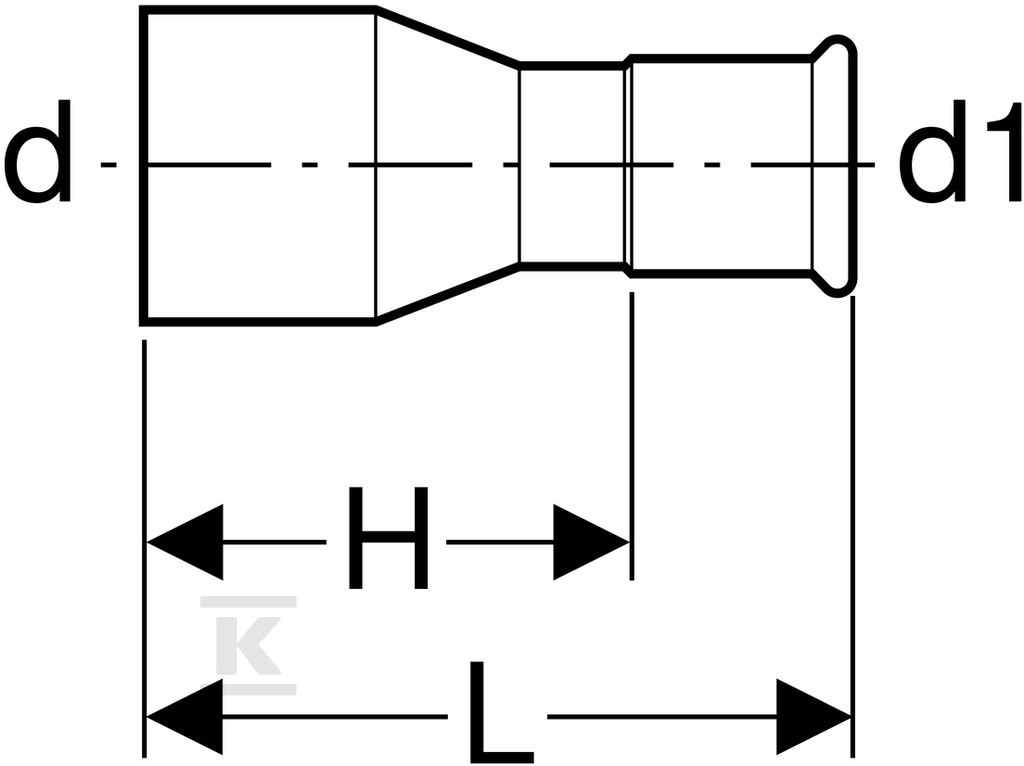

Prosta redukcja miedziana z mufą zaciskową i końcówką wciskową przeznaczona do systemu Mapress Kupfer. Łączy rurę o średnicy zewnętrznej 15 mm z rurą 12 mm w jednym elemencie o długości 50 mm. Wykonanie z miedzi Cu-DHP CW024A zapewnia wysoką wytrzymałość na rozciąganie i stabilność połączenia w instalacjach ciśnieniowych. Profil zaciskowy M na obu stronach umożliwia montaż szczękami do prasowania, a transparentna zaślepka ochronna na mufie chroni uszczelkę do momentu zaprasowania.

Budowa i materiały

Korpus wykonany jest z miedzi Cu-DHP CW024A zgodnie z DIN EN 1412, w stanie surowym bez dodatkowej powłoki. Połączenie 1 to mufa zaciskowa DN 12 na rurę 15 mm, o długości 24 mm i długości roboczej 8 mm. Połączenie 2 to końcówka wciskowa DN 10 na rurę 12 mm, o długości 26 mm i długości roboczej 8 mm. Oba końce mają profil M do szczęk zaciskowych. Uszczelnienie zapewnia pierścień z kauczuku monomerycznego etylen-propylen-dien EPDM. Element jest prosty, nie mimośrodowy, z wskaźnikiem zaprasowania, który sprawia że niezaprasowana mufa pozostaje nieszczelna do średnicy maksymalnie 54 mm. Masa elementu to ok. 0,030 kg.

Zastosowanie i warunki pracy

Redukcja przeznaczona jest do instalacji wodnych, grzewczych i przemysłowych. Nadaje się do zimnej i ciepłej wody pitnej, wody chłodzącej i grzewczej bez i ze środkiem przeciw zamarzaniu, wody ciepłowniczej do 120 °C, wody produkcyjnej i procesowej. Stosowana jest również w instalacjach sprężonego powietrza klasy czystości oleju 0-3, podciśnienia oraz gazów obojętnych takich jak azot. Producent wskazuje zastosowanie w instalacjach domowych, przemyśle i budownictwie okrętowym. Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar. System Mapress Kupfer jest sprawdzony i certyfikowany przez DVGW.

Montaż i bezpieczeństwo połączenia

Montaż odbywa się metodą prasowania. Wskaźnik zaprasowania sygnalizuje poprawne dociśnięcie, a konstrukcja niezaprasowanej nieszczelności minimalizuje ryzyko nieumyślnego uruchomienia instalacji bez połączenia. Mufa zaciskowa z przezroczystą zaślepką ochronną zabezpiecza uszczelkę przed zabrudzeniem. Symetryczny kształt ułatwia pozycjonowanie w prostych odcinkach instalacji. Uszczelka EPDM zapewnia szczelność w szerokim zakresie temperatur roboczych, a miedź Cu-DHP zachowuje właściwości mechaniczne i odporność korozyjną w typowych mediach instalacyjnych.
