Redukcja Geberit Mapress Kupfer d18-12 62302

Uniwersalne połączenie redukcyjne do instalacji miedzianych Geberit Mapress

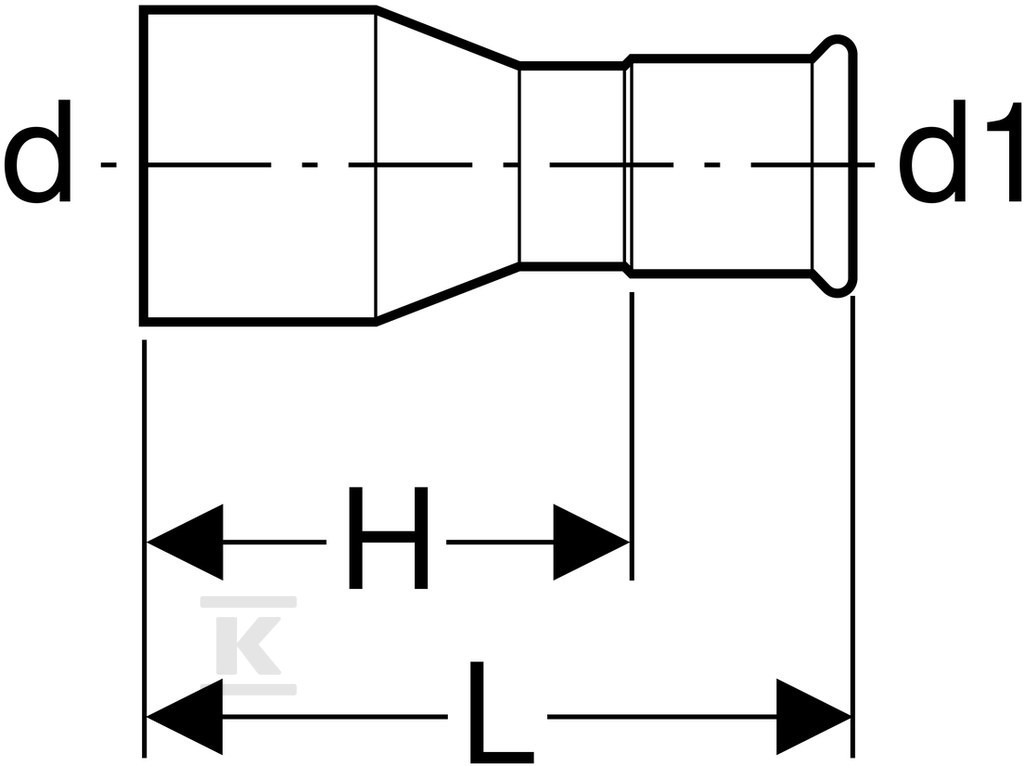

Redukcja prosta przeznaczona do systemu rur miedzianych Geberit Mapress łączy odcinek o średnicy zewnętrznej 18 mm z odcinkiem 12 mm. Wykonana jest jako element redukcyjny z mufą zaciskową po stronie DN 15 i końcówką wciskową po stronie DN 10, o całkowitej długości 54 mm. Połączenie staje się szczelne dopiero po zaprasowaniu, co jest typowe dla elementów z symetrycznym wskaźnikiem zaciśnięcia w tym systemie.

Konstrukcja z miedzi Cu-DHP i uszczelnieniem

Korpus wykonano z miedzi Cu-DHP CW024A zgodnej z EN 1412, w stanie surowym bez dodatkowej powłoki. Zarówno połączenie 1, jak i połączenie 2 mają obróbkę powierzchni surową i zabezpieczenie powierzchni w stanie surowym. Profil do szczęk zaciskowych to M po obu stronach, a długości robocze wynoszą 24 mm dla mufy zaciskowej i 30 mm dla końcówki wciskowej. Element jest zaślepiony, prosty z kątem łuku 0 ° i posiada fabrycznie założone uszczelki. Materiał uszczelki to kauczuk etylenowo-propylenowo-dienowy EPDM, a konstrukcja zapewnia wysoką wytrzymałość na rozciąganie. Rura systemowa z oznaczeniem redukcyjnym pozwala na szybkie i powtarzalne wykonanie połączenia bez dodatkowych elementów.

Zakres zastosowań i dopuszczalne media

Redukcja przeznaczona jest do instalacji wodnych i gazowych w budownictwie mieszkaniowym, przemysłowym i okrętowym. Dopuszczalne zastosowania obejmują:

• zimną i ciepłą wodę użytkową,
• wodę chłodzącą i grzewczą bez środka zapobiegającego zamarzaniu oraz ze środkiem zapobiegającym zamarzaniu,
• wodę ciepłowniczą do 120 °C,
• wodę produkcyjną i procesową,
• sprężone powietrze klasy czystości oleju 0-3,
• podciśnienie,
• gazy obojętne, np. azot.

Parametry te wynikają z właściwości miedzi Cu-DHP i uszczelnienia EPDM oraz z klasyfikacji systemu Mapress Kupfer do ogólnego zastosowania w instalacjach miedzianych.

Montaż i parametry użytkowe

Element ma kształt prosty, model nieredukcyjny mimośrodowy, bez odpowietrznika i bez zaworu spustowego. Średnica nominalna połączenia 1 to DN 15 przy średnicy zewnętrznej rury 18 mm, a połączenia 2 to DN 10 przy średnicy zewnętrznej rury 12 mm. Dzięki kodowi profilu M element współpracuje ze standardowymi szczękami zaprasowywarki Geberit Mapress. Połączenie jest szczelne wyłącznie po wykonaniu operacji zaprasowania, co eliminuje ryzyko przedwczesnego przepływu podczas montażu.
