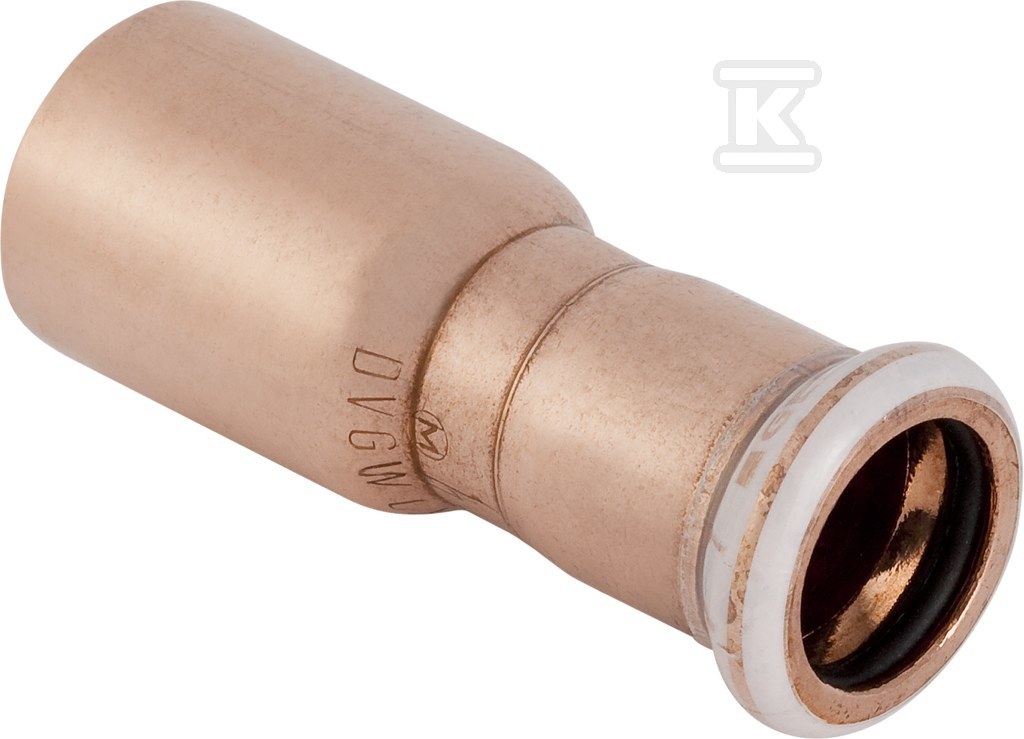

Redukcja Geberit Mapress Kupfer d22-18 62306

Proste połączenie redukcyjne miedziane do systemu prasowego Mapress

Prosta redukcja prasowa z miedzi Cu-DHP łączy rurę o średnicy zewnętrznej 22 mm, DN 20 z rurą 18 mm, DN 15. Jedna strona to mufa zaciskowa do zaprasowania, druga to końcówka wciskowa z uszczelką. Całość ma formę prostą, symetryczną, bez mimośrodu, o całkowitej długości 57 mm. Rozwiązanie jest przeznaczone do instalacji systemowych, gdzie potrzebna jest zmiana przekroju bez dodatkowych przejść.

Budowa i materiały

Korpus wykonano z miedzi Cu-DHP CW024A zgodnie z EN 1412, w stanie surowym bez dodatkowej powłoki. Oba połączenia - mufa zaciskowa i końcówka wciskowa - mają ten sam gatunek materiału. Profil zaciskowy to M, zarówno po stronie 22 mm, jak i 18 mm. Długość oprawienia po stronie mufy wynosi 25 mm, po stronie końcówki wciskowej 32 mm.

Uszczelnienie zapewnia pierścień z kauczuku etylenowo-propylenowo-dienowego EPDM. Mufa zaprasowywana jest wyposażona w przezroczysty zaślepiający kołpak ochronny. Konstrukcja deklaruje wysoką wytrzymałość na rozciąganie. Wskaźnik prasowania sprawia, że nie zaprasowane połączenie jest nieszczelne do średnicy maksymalnie 54 mm, co ułatwia kontrolę montażu na budowie.

Zastosowania i warunki pracy

Redukcja przeznaczona jest do instalacji wodnych, grzewczych i przemysłowych. Nadaje się do zimnej i ciepłej wody pitnej, wody grzewczej i chłodzącej z dodatkiem lub bez środka przeciw zamarzaniu, wody ciepłowniczej do 120 °C, wody technologicznej i procesowej. Dopuszczalne jest zastosowanie do sprężonego powietrza klasy czystości oleju 0-3, podciśnienia oraz gazów obojętnych, np. azotu.

Maksymalne ciśnienie robocze przy 20 °C to 16 bar. Masa elementu to ok. 0,049 kg. Dzięki miedzi Cu-DHP połączenie wykazuje dobrą odporność na korozję w typowych mediach instalacyjnych, a uszczelka EPDM zapewnia szczelność w szerokim zakresie temperatur roboczych.

Montaż i bezpieczeństwo

Połączenie prasowe wymaga szczęk zaciskowych zgodnych z profilem M. Końcówka wciskowa umożliwia szybkie wprowadzenie rury, a następnie zaprasowanie mufy tworzy trwałe, szczelne złącze. Brak zaworu spustowego i odpowietrznika - element pełni wyłącznie funkcję redukcyjną.

Kąt łuku wynosi 0°, co oznacza prowadzenie proste bez odchylenia osi. Powierzchnie połączeń pozostają w stanie surowym, gotowe do zaprasowania bez dodatkowej obróbki. Rozwiązanie jest testowane i certyfikowane w ramach systemu Geberit Mapress, z przeznaczeniem do budownictwa mieszkaniowego, przemysłu i budownictwa okrętowego.
