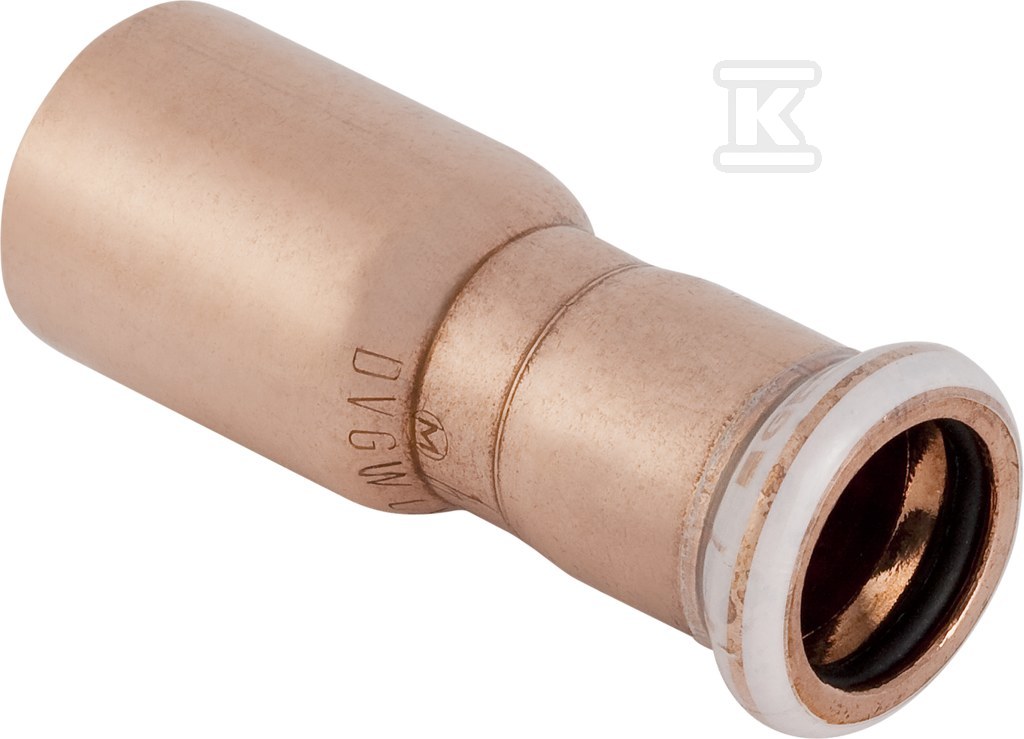

Redukcja Geberit Mapress Kupfer d28-15 62307

Proste połączenie redukcyjne w systemie Mapress do rur miedzianych 28 mm i 15 mm

Redukcja przeznaczona do łączenia odcinków miedzianych o różnych średnicach w instalacjach wodnych, grzewczych i przemysłowych. Strona 28 mm to mufa zaciskowa prasowa DN 25, strona 15 mm to końcówka wciskowa z płaskim zakończeniem DN 12. Całkowita długość elementu to 66 mm, a kształt jest prosty z kątem łuku 0 °. Rozwiązanie jest symetryczne, nie mimośrodowe i pracuje jako element systemowy Mapress.

Konstrukcja i materiały

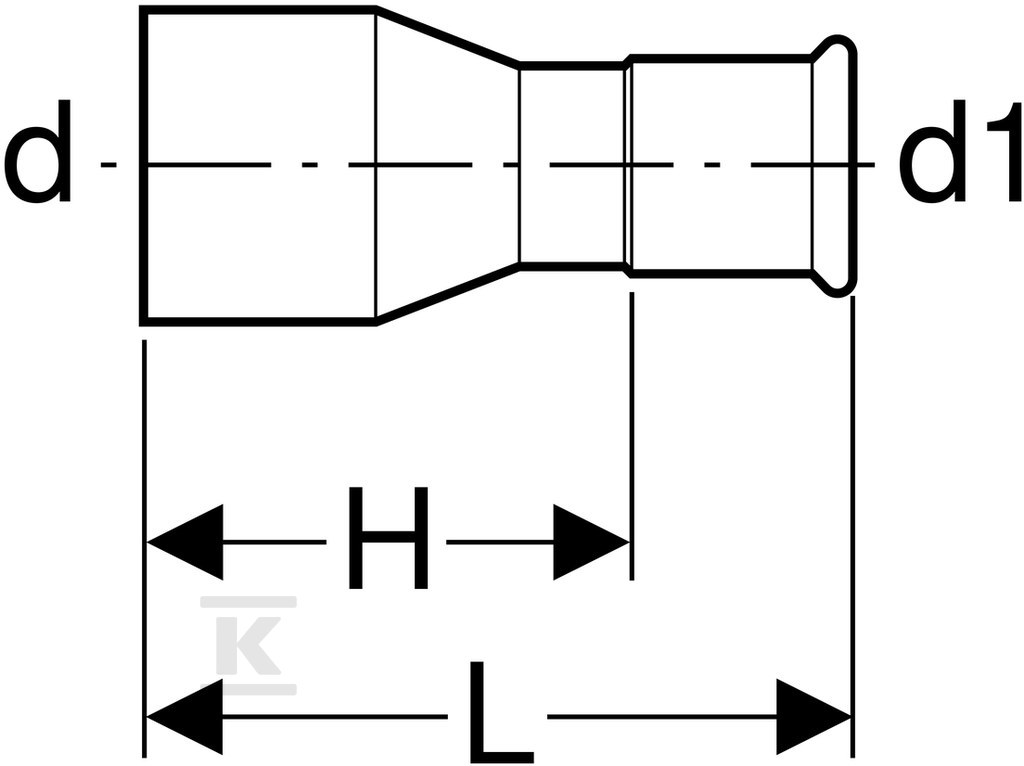

Korpus wykonano z miedzi Cu-DHP CW024A zgodnej z EN 1412, w stanie surowym bez dodatkowej powłoki. Oba połączenia mają profil zaciskowy M przeznaczony do szczęk prasujących. Długość połączenia po stronie 28 mm wynosi 27 mm przy długości roboczej 13 mm, po stronie 15 mm odpowiednio 39 mm przy długości roboczej 13 mm. Złącze jest wyposażone w uszczelkę z kauczuku EPDM i deklaruje wysoką wytrzymałość na rozciąganie. Wskaźnik prasowania sygnalizuje nieuszczelnienie w stanie nieprasowanym do o ? 54 mm. Mufa prasowa ma przezroczystą zaślepkę ochronną.

Zastosowanie i warunki pracy

Element pracuje przy maksymalnym ciśnieniu roboczym 16 bar w temperaturze 20 °C. Przeznaczony jest do:

• zimnej i ciepłej wody pitnej,
• wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu oraz ze środkiem zapobiegającym zamarzaniu,
• wody ciepłowniczej do 120 °C,
• wody produkcyjnej i procesowej,
• sprężonego powietrza klasy czystości oleju 0-3,
• podciśnienia,
• gazów obojętnych, np. azotu.

Zastosowanie obejmuje instalacje domowe, przemysłowe i w budownictwie okrętowym. Brak zaworu spustowego i odpowietrznika, model redukcyjny prosty.

Montaż w systemie Mapress

Połączenie prasowe wymaga standardowego narzędzia do zaciskania systemu Mapress z profilem M. W stanie nieprasowanym złącze jest celowo nieszczelne, co ułatwia kontrolę prawidłowego montażu. Uszczelnienie zapewnia pierścień EPDM, a konstrukcja z miedzi Cu-DHP zapewnia trwałość w kontakcie z wodą i mediami technicznymi. Dzięki prostemu kształtowi i długości 66 mm element łatwo wkomponowuje się w rozprowadzenie rur o średnicach 28 mm i 15 mm bez dodatkowych kolan.
