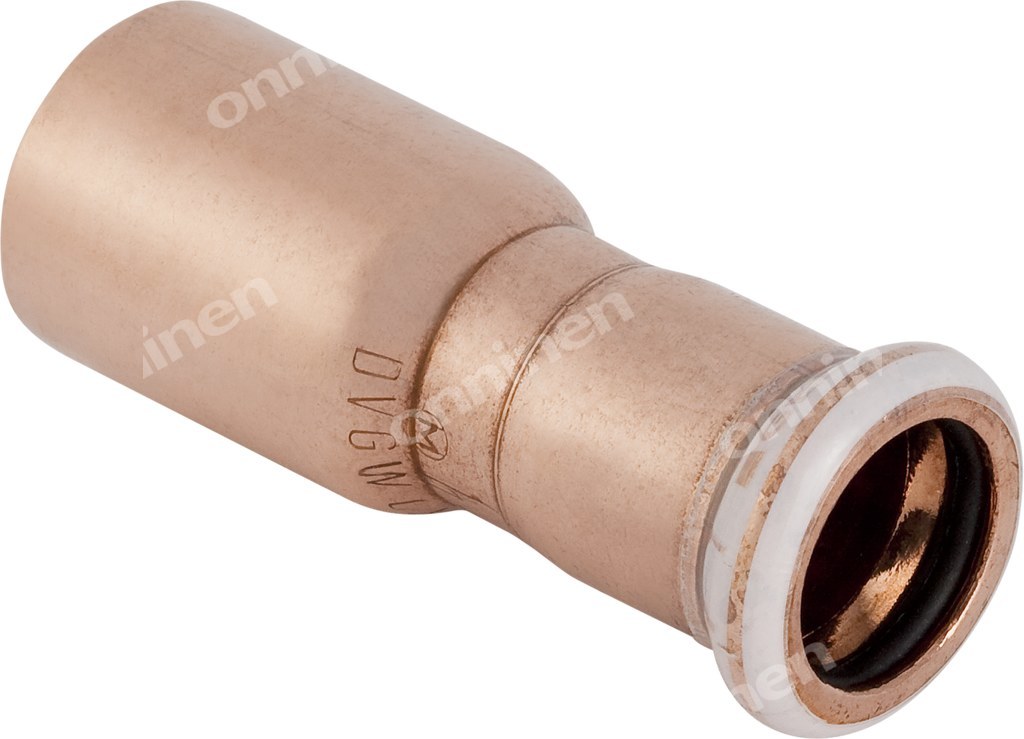

Redukcja Geberit Mapress Kupfer d28-22 62309

Proste połączenie redukcyjne w technologii prasowej Mapress

Redukcja zaciskowa z miedzi Cu-DHP przeznaczona do łączenia rury o średnicy zewnętrznej 28 mm z rurą 22 mm w systemach instalacji wodnych i grzewczych. Wykonana w technologii Mapress, pozwala na szybkie i szczelne połączenie bez lutowania, z zachowaniem możliwości kontroli prawidłowego wykonania prasowania. Kształt prosty, kąt 0 °, zapewnia liniowe przejście DN 25 na DN 20 bez zmiany kierunku przepływu.

Budowa i materiały

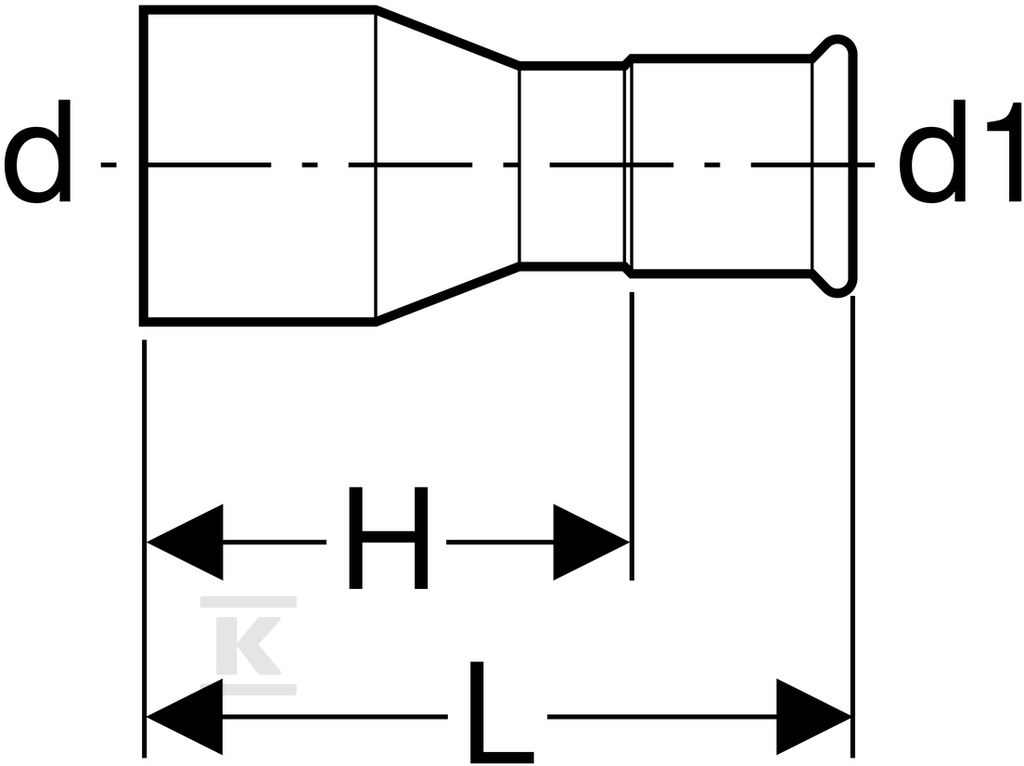

Korpus wykonany jest z miedzi Cu-DHP CW024A zgodnie z DIN EN 1412, w stanie surowym bez dodatkowej powłoki. Oba końce mają profil prasowy M przeznaczony do szczęk zaciskowych systemu Mapress. Połączenie 1 to mufa zaciskowa o długości 27 mm, połączenie 2 to końcówka wciskowa o długości 33 mm, przy długości roboczej 9 mm na każdym końcu. Całkowita długość elementu wynosi 60 mm.

Uszczelnienie zapewnia pierścień z kauczuku monomerycznego etylen-propylen-dien EPDM. Konstrukcja jest niezawodna na rozciąganie, a w stanie nieprasowanym pozostaje nieszczelna do średnicy ? 54 mm, co działa jako wskaźnik montażowy. Powierzchnie połączeń pozostają w stanie surowym, co ułatwia rozpoznanie prawidłowego osadzenia rury.

Zastosowanie i warunki pracy

Przeznaczenie obejmuje instalacje z wodą pitną zimną i ciepłą, wodą grzewczą i chłodzącą z dodatkiem lub bez środka przeciw zamarzaniu, wodą do sieci ciepłowniczych do 120 °C, sprężonym powietrzem klasy czystości oleju 0-3, podciśnieniem, gazami obojętnymi takimi jak azot oraz instalacje przemysłowe i okrętowe. Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar w zastosowaniach ciekłych.

System Mapress Kupfer jest sprawdzony w instalacjach ogólnych, ogrzewaniu, instalacjach przeciwpożarowych i przemysłowych. Miedź Cu-DHP zapewnia odporność na korozję w typowych warunkach instalacji wodnych i grzewczych, a uszczelnienie EPDM jest zgodne z wymaganiami dla wody pitnej. Redukcja jest elementem systemowym, przeznaczonym do pracy z rurami systemowymi Mapress.

Montaż i bezpieczeństwo

Montaż odbywa się poprzez wsunięcie rur na głębokość roboczą 9 mm i dociśnięcie złącza odpowiednim narzędziem prasującym. Profil M współpracuje ze standardowymi szczękami prasowymi do średnic 12-35 mm. Wskaźnik prasowania ułatwia kontrolę jakości na etapie budowy, a nieszczelność w stanie nieprasowanym ogranicza ryzyko ukrytego błędu.

Element jest prosty, centralny, nie mimośrodowy, bez odpowietrznika i zaworu spustowego. Dzięki temu instalator uzyskuje przewidywalne warunki pracy, a użytkownik końcowy - trwałe połączenie bez konieczności obsługi.
