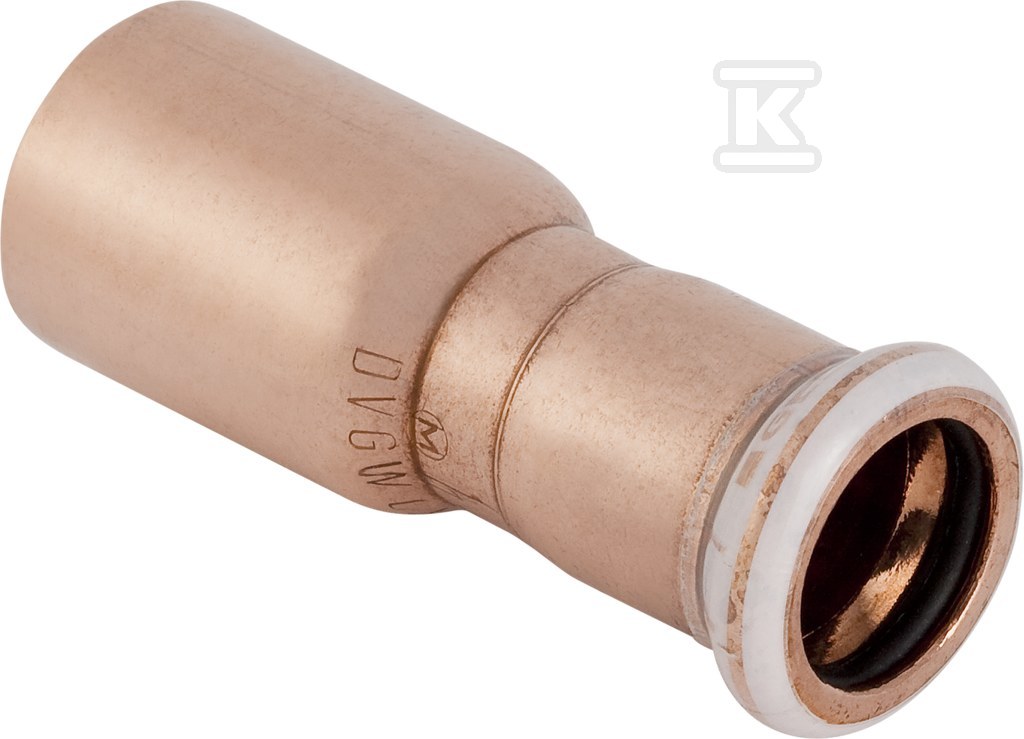

Redukcja Geberit Mapress Kupfer d35-22 62312

Proste połączenie redukcyjne miedziane 35 mm × 22 mm do systemu Mapress

Redukcja prosta z mufą zaciskową po stronie 35 mm i końcówką wciskową po stronie 22 mm przeznaczona do instalacji miedzianych łączonych metodą prasowania. Osiąga redukcję z DN 32 na DN 20 przy zachowaniu symetrycznego kształtu i długości całkowitej 71 mm. Konstrukcja z wysoką wytrzymałością na rozciąganie ułatwia pracę w rozbudowanych sieciach, a przezroczysta zaślepka ochronna na mufie zabezpiecza uszczelkę do momentu montażu.

Budowa i materiały

Oba połączenia wykonane są z miedzi Cu-DHP CW024A wg EN 1412, w stanie surowym bez dodatkowej obróbki powierzchni. Profil zaciskowy M zapewnia współpracę ze szczękami prasującymi Mapress. Długość połączenia po stronie 35 mm wynosi 31 mm przy długości roboczej 15 mm, po stronie 22 mm odpowiednio 40 mm długości całkowitej i 14 mm długości roboczej. Uszczelka wykonana jest z kauczuku etylenowo-propylenowo-dienowego EPDM, a mufa posiada biały wskaźnik zaciśnięcia. Połączenie jest nieuszczelnione do momentu zaprasowania do o ? 54 mm, co pozwala wykryć nieprzygotowane złącze.

Zastosowania i warunki pracy

Przeznaczenie obejmuje instalacje wodne i grzewcze:

• zimna i ciepła woda pitna,
• woda chłodząca i grzewcza bez i ze środkiem zapobiegającym zamarzaniu,
• woda ciepłownicza do 120 °C,
• woda produkcyjna i procesowa.

Dodatkowo dopuszczalne jest zastosowanie do sprężonego powietrza klasy czystości oleju 0-3, podciśnienia, gazów obojętnych takich jak azot oraz w instalacjach domowych, przemysłowych i okrętowych. Maksymalne ciśnienie robocze przy 20 °C to 16 bar, a zakres temperaturowy obejmuje do 120 °C, z możliwością pracy do 180 °C w aplikacjach solarnych. Fiting współpracuje z rurami miedzianymi zgodnymi z EN 1057, miękkimi R220, półtwardymi R250 i twardymi R290 w zależności od grubości ścianki.

Montaż i bezpieczeństwo

Połączenie 1 to mufa zaciskowa, połączenie 2 to końcówka wciskowa z płaskim zakończeniem. Brak zaworu spustowego i odpowietrznika, kąt łuku 0 °, model nie jest mimośrodowy. Dzięki wskaźnikowi prasowania i konstrukcji nieuszczelnionej przed zaprasowaniem montaż jest kontrolowany wizualnie. Rura systemowa z uszczelką zapewnia szczelność po prawidłowym dociśnięciu, a miedź Cu-DHP gwarantuje odporność korozyjną w typowych mediach instalacyjnych.
