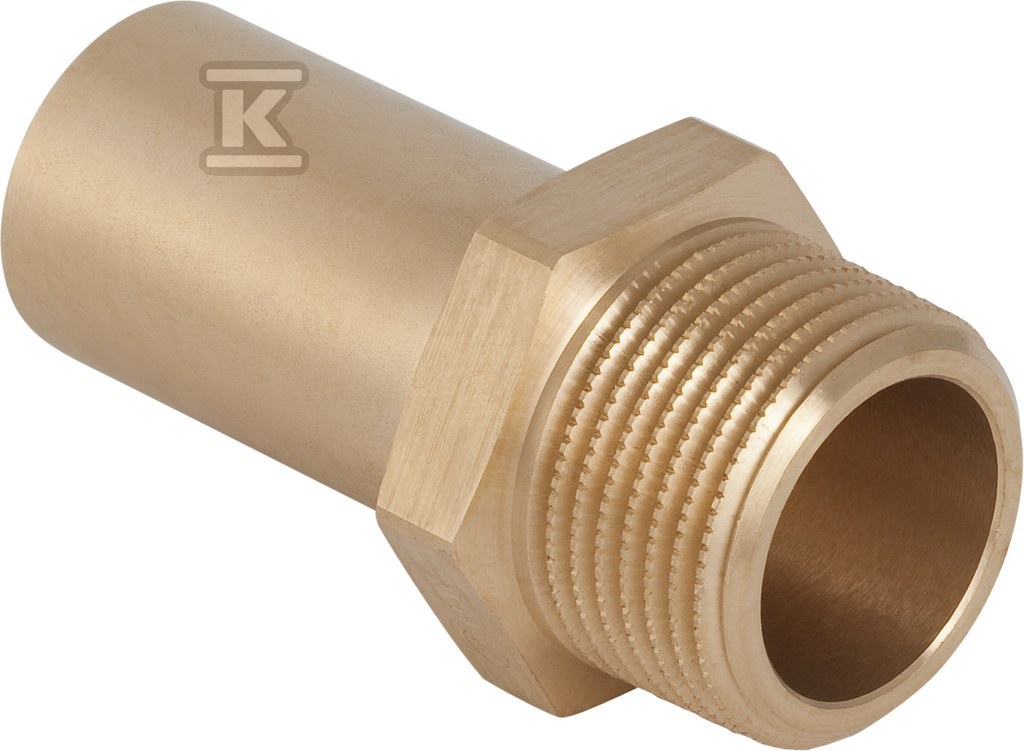

Redukcja Geberit Mapress Kupfer z gwintem zewnętrznym d15-R1/2 61932

Przejściówka prasowa miedziana 15 mm x 1/2" AG do systemu Mapress

Prosta miedziana przejściówka z końcówką wciskową i gwintem zewnętrznym gazowym przeznaczona do połączeń w systemie prasowym Mapress Kupfer. Łączy rurę miedzianą o średnicy zewnętrznej 15 mm z armaturą lub elementami gwintowanymi 1/2 cala, zachowując ciągłość instalacji bez lutowania. Konstrukcja prosta, kąt łuku 0°, długość całkowita 57 mm, przeznaczona jako rura systemowa.

Budowa i materiał

Oba połączenia wykonane są z miedzi, gatunek CuSn5Zn5Pb2, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Końcówka wciskowa przeznaczona do prasy ma średnicę nominalną DN 12, średnicę zewnętrzną rury 15 mm i długość 38 mm. Profil do szczęk zaciskowych to M, taki sam jak w przypadku połączenia gwintowanego. Połączenie gwintowane to gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1, nominalnie 1/2 cala, długość gwintu 19 mm. Element charakteryzuje się wysoką wytrzymałością na rozciąganie. W systemie Mapress stosowany jest wskaźnik prasy - element pozostaje nieszczelny do momentu prawidłowego dociśnięcia, co ułatwia kontrolę montażu. Masa ok. 0,075 kg.

Zastosowania i warunki pracy

Przejściówka jest sprawdzona i certyfikowana przez DVGW. Nadaje się do wody pitnej zimnej i ciepłej, wody grzewczej, wody chłodzącej bez i z dodatkiem środka przeciw zamarzaniu, wody sieciowej do ogrzewania miejskiego do max. 120°C, wody użytkowej, sprężonego powietrza klasy czystości oleju 0-3, podciśnienia oraz gazów obojętnych takich jak azot. Stosowana w instalacjach budynków, przemyśle i budowie okrętowej. Dzięki miedzianej stopie CuSn5Zn5Pb2 zachowuje stabilność w typowych mediach instalacyjnych i dobrze współpracuje z pozostałymi elementami Mapress Kupfer.

Montaż i kompatybilność

Połączenie prasowe wymaga szczęk z profilem M i standardowego narzędzia do prasowania. Końcówka wciskowa przyjmuje rurę miedzianą 15 mm, a strona gwintowana umożliwia bezpośrednie dokręcenie elementów z gwintem stożkowym BSPT-R 1/2". Brak zaworu spustowego i odpowietrznika, kształt prosty ułatwia prowadzenie instalacji w prostych odcinkach. Powierzchnia w stanie surowym pozwala na dobrą współpracę z pierścieniem uszczelniającym stosowanym w systemie prasowym.
