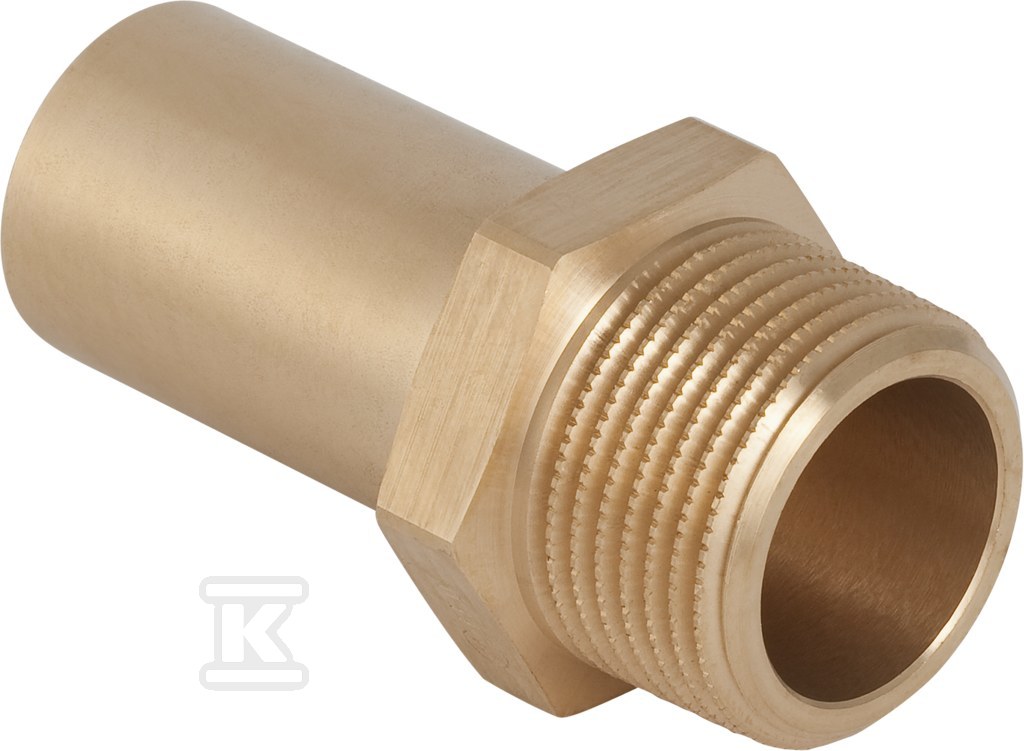

Redukcja Geberit Mapress Kupfer z gwintem zewnętrznym d18-R1/2 61933

Adapter miedziany Mapress z gwintem zewnętrznym R1/2 do rury 18 mm

Prosty, prosty odcinek przejściowy do systemu rur miedzianych Mapress łączy rurę wcinaną o średnicy zewnętrznej 18 mm z gwintem zewnętrznym gazowym stożkowym R1/2. Dzięki temu można szybko podłączyć armaturę, zawory lub elementy z gwintem zewnętrznym do instalacji wykonanej rurą miedzianą bez lutowania. Całość ma długość 57 mm i kształt prosty, kąt łuku 0 °, co ułatwia montaż w prostych odcinkach przewodu.

Konstrukcja i materiał

Korpus wykonano z miedzi, stop CuSn5Zn5Pb2, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Materiał połączenia wciskowego i części gwintowej jest ten sam, co zapewnia jednorodność zachowania w instalacji. Wytrzymałość na rozciąganie jest wysoka, a powierzchnia pozostawiona w stanie surowym jest typowa dla elementów prasowanych Mapress. Kolor złącza to naturalny odcień miedzi, a profil do szczęk zaciskowych oznaczono jako M zarówno po stronie wciskowej, jak i po stronie gwintowej.

Połączenie wciskowe i gwintowe

Po stronie rurowej znajduje się końcówka wciskowa przeznaczona do rury o średnicy zewnętrznej 18 mm, nominalnie DN 15. Długość oprawienia wynosi 40 mm, co daje stabilne osadzenie w rurze systemowej. Po stronie przyłączeniowej zastosowano gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1, nominalnie 1/2 cala, czyli 15. Długość gwintu to 17 mm. Element nie jest modelem redukcyjnym, nie jest zaślepiony, nie ma odpowietrznika ani zaworu spustowego i nie jest wyposażony w uszczelki.

Zastosowanie w instalacji miedzianej

Złącze jest elementem systemowym do rur miedzianych, przeznaczonym do montażu prasowego. Brak uszczelek i prosta geometria pozwalają na szybkie i pewne połączenie z rurą 18 mm oraz z elementem gwintowanym R1/2. Dzięki wysokiej wytrzymałości na rozciąganie nadaje się do instalacji wodnych i grzewczych, gdzie liczy się szczelność i trwałość połączenia mechanicznego. Montaż odbywa się przy użyciu szczęk zaciskowych do profilu M, a gwint stożkowy zapewnia szczelne dociśnięcie z elementami armatury bez dodatkowych uszczelek.
