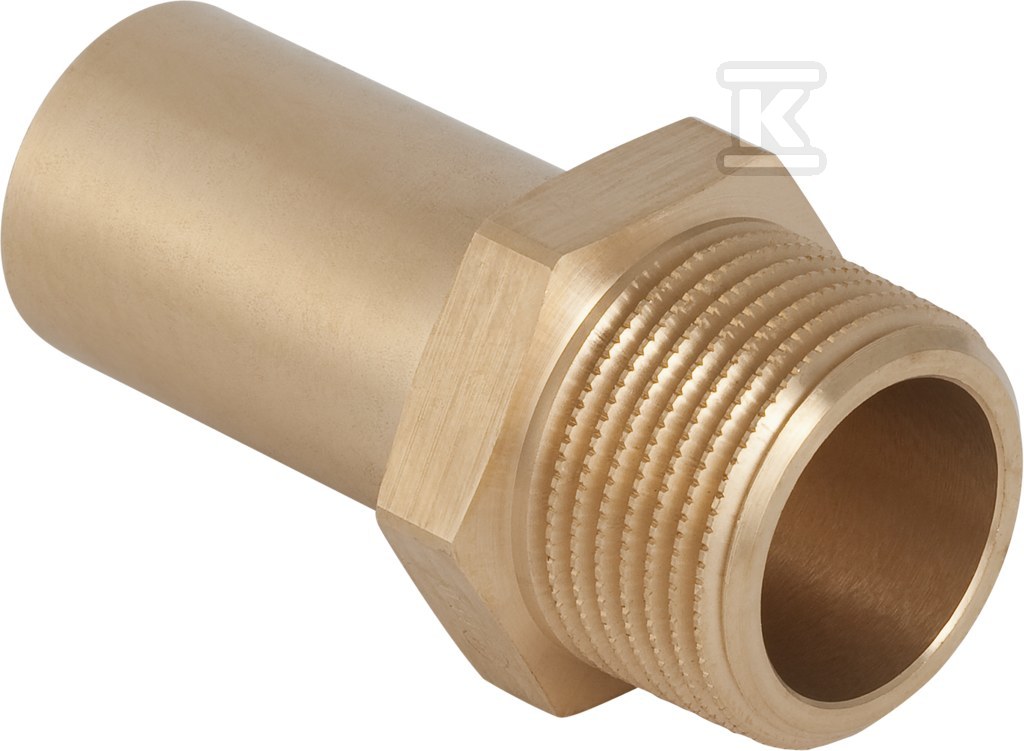

Redukcja Geberit Mapress Kupfer z gwintem zewnętrznym d22-R1/2 61935

Przejściówka prasowa miedziowa z gwintem zewnętrznym 22 mm x 1/2" do systemu Mapress

Prosta, jednoczęściowa przejściówka przeznaczona do łączenia miedzianego rurociągu prasowanego z armaturą lub elementem gwintowanym. Jedno zakończenie to końcówka wciskowa pod prasę o profilu M, drugie to gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1. Całkowita długość elementu wynosi 57 mm, co pozwala na dyskretne przejście w ciasnych punktach instalacji bez dodatkowych przedłużeń.

Konstrukcja i materiał

Korpus wykonany jest z miedzi stopowej CuSn5Zn5Pb2, w obu połączeniach w stanie surowym bez dodatkowej powłoki. Materiał zapewnia wysoką wytrzymałość na rozciąganie i dobrą odporność na korozję w instalacjach wodnych i grzewczych. Profil zaciskowy M dotyczy połączenia wciskowego i jest przystosowany do standardowych szczęk prasujących stosowanych w systemie Mapress Kupfer, a średnica zewnętrzna rury w miejscu wcisku to 22 mm przy nominalnym DN 20. Długość strefy wciskowej wynosi 40 mm, a strefa gwintowana 17 mm, co daje stabilne oparcie dla uszczelnienia gwintu. Kształt prosty z kątem łuku 0 ° ułatwia prowadzenie rurociągu w linii prostej.

Montaż i kompatybilność

Połączenie prasowe powstaje przez dociśnięcie odpowiednim narzędziem prasującym przy zachowaniu głębokości wsunięcia rury. Nie wymaga uszczelek dodatkowych w miejscu wcisku, a uszczelnienie gwintu BSPT-R realizowane jest klasycznie za pomocą taśmy teflonowej lub pasty. Element jest przeznaczony do rur systemowych Mapress Kupfer o wymiarach d 12-35 mm prasowanych standardowo szczękami, a w tym przypadku do rury 22 mm. Brak zaworu spustowego i odpowietrznika utrzymuje konstrukcję czystą i uniwersalną.

Zastosowania instalacyjne

Przejściówka sprawdza się w instalacjach ogólnych, wodzie pitnej ciepłej i zimnej, ogrzewaniu, systemach sprinklerowych, instalacjach przemysłowych oraz w sieciach sprężonego powietrza. Dzięki miedzianej stopie CuSn5Zn5Pb2 i konstrukcji bez dodatkowych elementów ruchomych nadaje się do pracy w warunkach ciągłego przepływu i zmiennych temperatur. Prosty kształt i krótka budowa ułatwiają montaż w rozdzielaczach, przyłączeniach do zaworów, liczników i armatury gwintowanej 1/2 cala.
