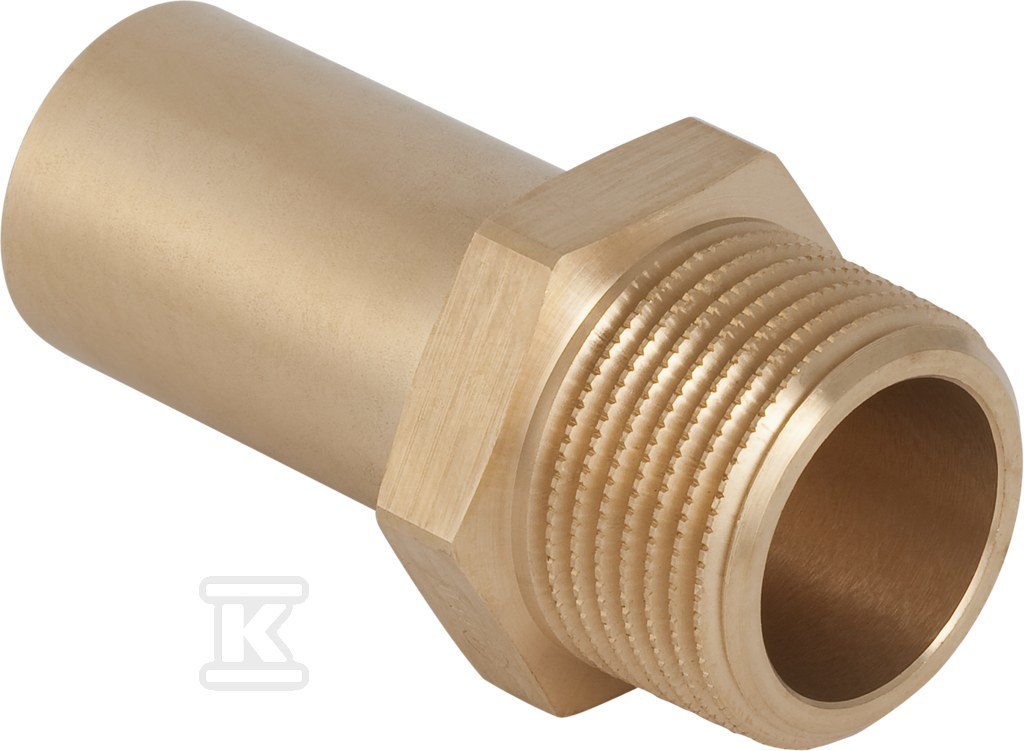

Redukcja Geberit Mapress Kupfer z gwintem zewnętrznym d22-R3/4 61936

Proste połączenie prasowe miedzi z gwintem zewnętrznym 3/4 cala

Przejściówka przeznaczona do łączenia rury systemowej miedzianej o średnicy zewnętrznej 22 mm z armaturą lub elementami instalacji posiadającymi gwint zewnętrzny gazowy stożkowy 3/4 cala. Wykonanie proste, bez kolanowania, umożliwia prowadzenie instalacji w linii prostej i szybkie przejście z systemu prasowego Mapress na gwint BSPT-R. Rozwiązanie przeznaczone dla instalatorów pracujących z miedzią oraz dla użytkowników końcowych oczekujących trwałego połączenia.

Budowa i materiał

Korpus wykonany jest z miedzi, gatunek CuSn5Zn5Pb2, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Oba końce mają obróbkę powierzchni w stanie surowym. Połączenie 1 to końcówka wciskowa z kodem profilu M do szczęk zaciskowych, przystosowana do rury systemowej. Połączenie 2 to gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1. Element charakteryzuje się wysoką wytrzymałością na rozciąganie, co przekłada się na stabilność połączenia po zaprasowaniu. Brak uszczelek, odpowietrznika i zaworu spustowego utrzymuje konstrukcję prostą i niezawodną.

Wymiary i montaż

Całkowita długość wynosi 59 mm. Długość części wciskowej to 41 mm, a długość części gwintowanej to 18 mm. Średnica zewnętrzna rury dla połączenia 1 to 22 mm przy średnicy nominalnej DN 20. Połączenie 2 ma średnicę nominalną 3/4 cala, co odpowiada DN 20. Kąt łuku to 0°, forma prosta. Kod profilu M obowiązuje na obu stronach, co zapewnia kompatybilność z narzędziami prasowymi Mapress. Montaż polega na wsunięciu rury miedzianej w końcówkę wciskową i zaprasowaniu, a następnie dokręceniu elementu gwintowanego do odpowiedniego odbiornika.

Zastosowanie w instalacjach

Przeznaczone do instalacji z rurą systemową miedzianą, gdzie wymagane jest przejście na gwint zewnętrzny. Prosty kształt ułatwia prowadzenie przewodów w ograniczonej przestrzeni, a brak elementów ruchomych ogranicza punkty potencjalnych nieszczelności. Dzięki materiałowi miedzianemu i profilowi M połączenie zachowuje parametry typowe dla systemu prasowego Mapress.
