Zwężka Geberit Mepla: PVDF, d=50mm, d1=40mm 626.653.00.5

Redukcyjna zwężka prasowa PVDF 50 na 40 mm do systemu Geberit Mepla

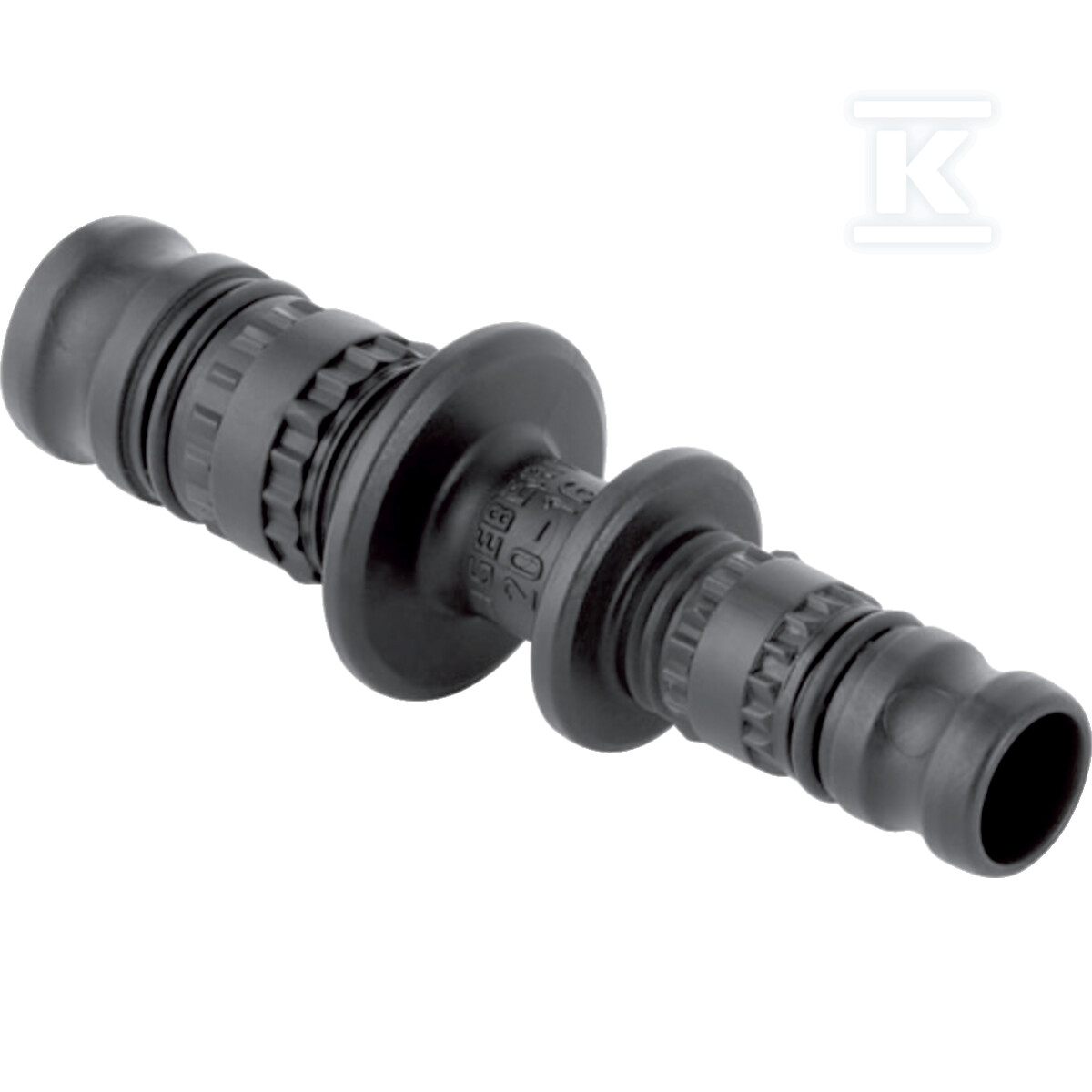

Proste redukcyjne połączenie prasowe z tworzywa PVDF umożliwia przejście z rury o średnicy zewnętrznej 50 mm na rurę 40 mm w instalacji Geberit Mepla. Oba końce to końcówki wciskowe prasowe, wykonane z fluorku poliwinylidenu, z uszczelką EPDM. Szczelność uzyskuje się dopiero po zaprasowaniu, co daje pewność połączenia w systemach ciśnieniowych. Element ma formę prostą, symetryczną, z czarnym złączem i przezroczystą zaślepką ochronną na nypel prasowy.

Konstrukcja i materiały

Korpus zwężki wykonany jest z PVDF na obu połączeniach, z obróbką w stanie surowym. Połączenie 1 przyjmuje rurę 50 mm przy grubości ścianki 4 mm i długości 59 mm, z długością roboczą 8,5 mm. Połączenie 2 przyjmuje rurę 40 mm przy grubości ścianki 3,5 mm i długości 52 mm, również z długością roboczą 8,5 mm. Całkowita długość elementu to 111 mm. Złącze wyposażone jest w uszczelki z kauczuku etylenowo-propylenowo-dienowego EPDM i charakteryzuje się wysoką wytrzymałością na rozciąganie. Model jest zaślepiony, bez odpowietrznika i bez zaworu spustowego, z kątem łuku 0°.

Zastosowania i odporność

Zwężka przeznaczona jest do instalacji domowych, przemysłowych i w budownictwie okrętowym w ramach systemu Geberit Mepla. Nadaje się do:

• zimnej i ciepłej wody pitnej,
• wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu oraz z takim środkiem,
• wody produkcyjnej i procesowej, wody uzdatnionej,
• wody deszczowej o pH ? 5,5 oraz wody morskiej,
• chemikaliów i płynów technicznych,
• sprężonego powietrza w klasie czystości oleju 0-3,
• podciśnienia i gazów obojętnych, np. azotu.

Odporność PVDF na agresywne media chemiczne i szeroki zakres temperatur roboczych pozwala na stabilną pracę w instalacjach o zróżnicowanym przeznaczeniu.

Montaż i warunki pracy

Montaż odbywa się metodą prasowania, zgodnie z profilem systemu Mepla. Końcówki wciskowe zapewniają szybkie łączenie bez dodatkowych narzędzi gwintowych. Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar. Element jest rurą systemową, przeznaczony do pracy w instalacjach ciśnieniowych i podciśnieniowych. Brak elementów regulacyjnych upraszcza montaż i ogranicza ryzyko błędów wykonawczych.
