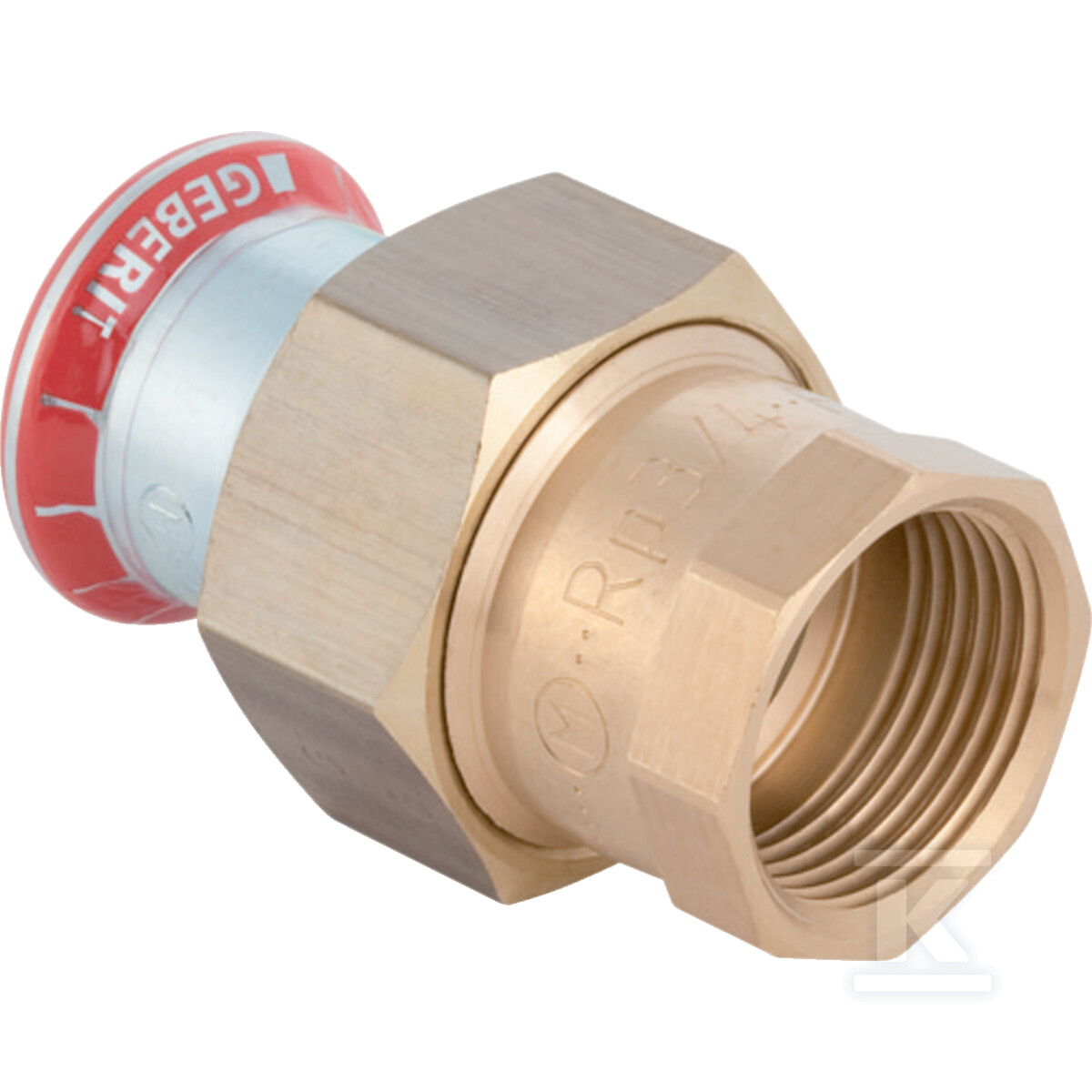

Śrubunek przejściowy z gwintem wewnętrznym Geberit Mapress C-Stahl (FKM niebieski): d=35mm, Rp=1 1/4'' 51618

Przejściowy śrubunek do rur stalowych 35 mm z gwintem wewnętrznym Rp 1 1/4''

Przejściowy śrubunek łączy rurę systemową stalową o średnicy zewnętrznej 35 mm z elementem gwintowanym Rp 1 1/4''. Prosta forma bez redukcji pozwala na szybkie przejście z połączenia zaprasowywanego na gwint wewnętrzny w instalacjach przemysłowych, solarnych i okrętowych. Konstrukcja przeznaczona jest do pracy z rurą systemową i zapewnia szczelne połączenie przy zachowaniu wskaźnika zaciśnięcia.

Budowa i materiały

Korpus wykonano ze stali niestopowej St 34.2, oznaczenie 1.0034, zgodnej z EN 10305. Oba połączenia, mufa zaciskowa i część gwintowana, mają zabezpieczenie powierzchni ocynkiem galwanicznym/elektrolitycznym w stanie surowym. Nakrętka jest mosiężna, a złączka przejściowa wykonana z brązu. Uszczelnienie zapewnia niebieska uszczelka z FPM/FKM, kauczuku fluorowego, oraz płaska uszczelka z FPM w kolorze zielonym. Mufa zaprasowywana dostarczana jest z czarną zaślepką ochronną. Wskaźnik zaciśnięcia ułatwia kontrolę prawidłowego montażu.

Zastosowania i odporność na media

Śrubunek nadaje się do wody ciepłowniczej do 140 °C, do nośników ciepła w instalacjach solarnych, do olejów mineralnych i smarnych oraz do paliw takich jak olej napędowy. Dopuszczalne jest zastosowanie przy sprężonym powietrzu w klasie czystości oleju 3-4. Dzięki odporności uszczelki FKM na wysokie temperatury i agresywne media element sprawdza się w technice solarnej, w przemyśle oraz w budownictwie okrętowym. Stal 1.0034 E195 zapewnia stabilność mechaniczną w instalacjach pod obciążeniem termicznym.

Montaż i wymiary połączeń

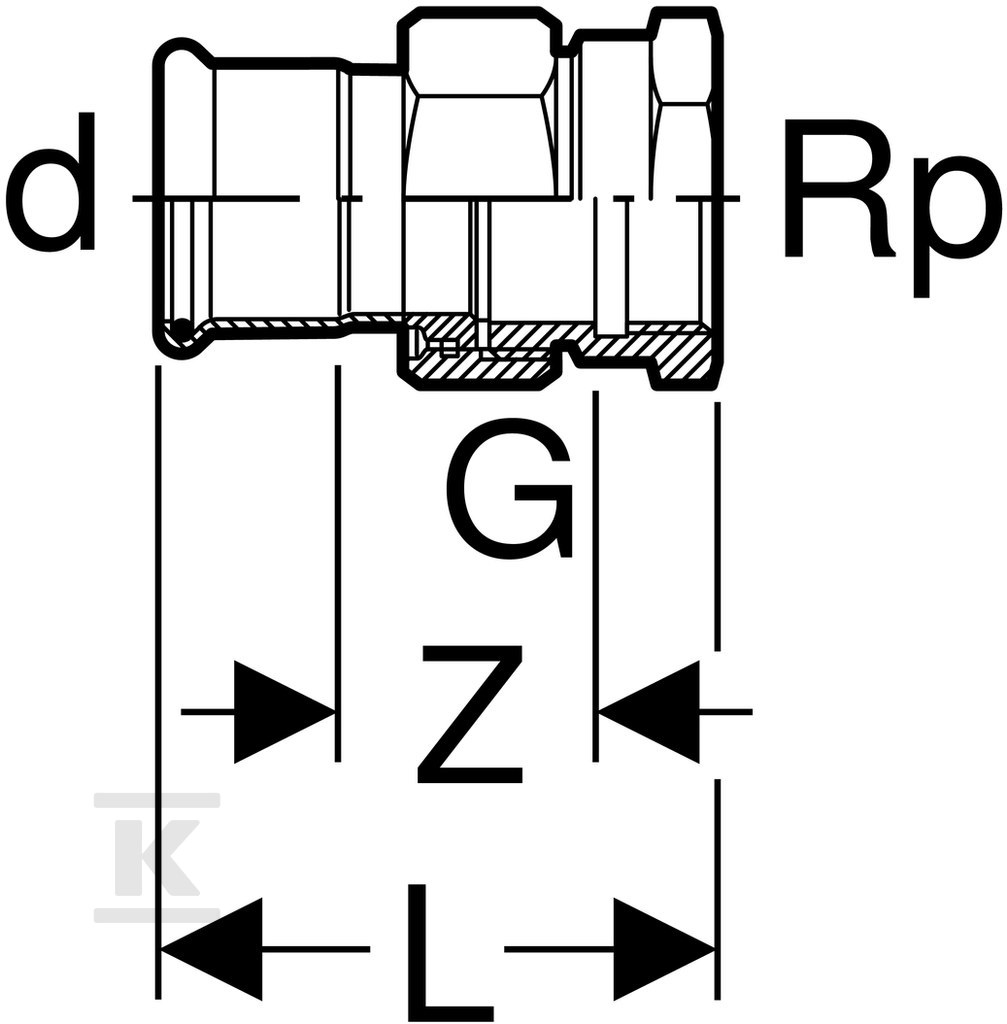

Połączenie 1 to mufa zaciskowa do rury o średnicy zewnętrznej 35 mm i grubości ścianki 1,5 mm, nominalnie DN 32, z długością roboczą 17,5 mm. Połączenie 2 to gwint wewnętrzny Rp 1 1/4'', nominalnie 1 1/4 cala, z długością roboczą 17,5 mm. Wykonanie proste, zaślepione, z uszczelkami. Rura systemowa i brak zaworu spustowego oraz odpowietrznika upraszczają dobór w standardowych odcinkach instalacji stalowej.
