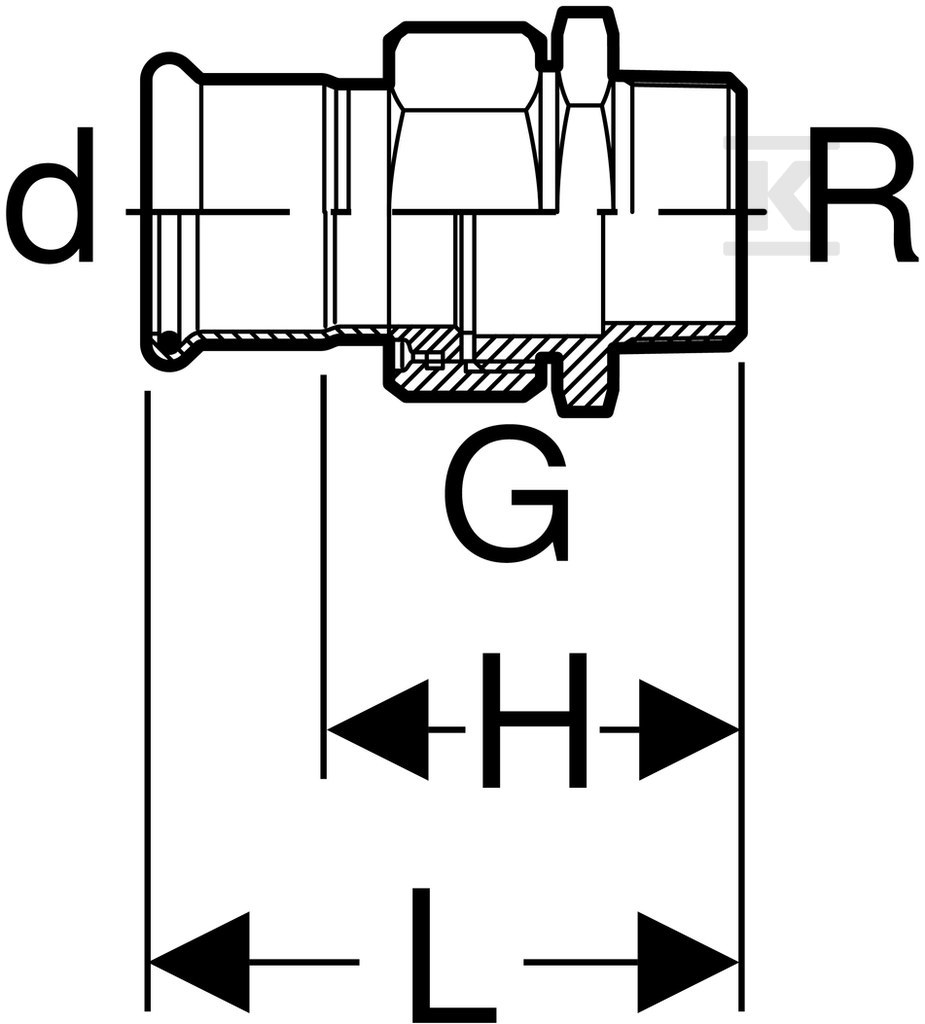

Śrubunek przejściowy z gwintem zewnętrznym Geberit Mapress C-Stahl (FKM niebieski): d=22mm, R=3/4'' 51567

Przejściowy śrubunek zaprasowywany do stali C-Stahl z gwintem zewnętrznym R 3/4"

Prosty kształt przejściowy łączy rurę systemową ze stali C-Stahl o średnicy zewnętrznej 22 mm, DN 20 z gwintem zewnętrznym gazowym stożkowym BSPT-R 3/4 cala. Połączenie 1 to mufa zaciskowa zaprasowywana, połączenie 2 to gwint zewnętrzny zgodny z ISO 7-1 / EN 10226-1. Element jest zaślepiony i przeznaczony do pracy w instalacji stalowej z uszczelnieniem.

Budowa i materiały

Korpus wykonano ze stali St 34.2, 1.0034, w stanie surowym z zewnętrznym zabezpieczeniem ocynk galwaniczny/elektrolityczny. Grubość ścianki połączenia rurowego wynosi 1,5 mm. Mufa zaprasowywana ma czarną zaślepkę ochronną, a na gwincie zastosowano wskaźnik zaciśnięcia ułatwiający kontrolę montażu.

Uszczelnienie zapewnia pierścień z FPM/FKM, kauczuk fluorowy w wersji niebieskiej, oraz płaska uszczelka z FPM w kolorze zielonym. Złączka przejściowa wykonana jest z brązu, nakrętka z mosiądzu. Stal niestopowa 1.0034 E195 wg EN 10305 zapewnia kompatybilność z rurą systemową Geberit Mapress C-Stahl.

Zakres zastosowań i odporność

Śrubunek przeznaczony jest do instalacji przemysłowych i techniki grzewczej:

• woda ciepłownicza do 140 °C
• nośniki ciepła w instalacjach solarnych
• oleje mineralne i smarne
• paliwa, w tym olej napędowy
• sprężone powietrze przy klasie czystości oleju 3-4

Dzięki uszczelce FKM element sprawdza się w technice solarnej, przemyśle oraz budownictwie okrętowym, gdzie wymagana jest odporność na media agresywne i podwyższoną temperaturę.

Montaż w systemie Mapress

Połączenie 1 przyjmuje rurę o średnicy zewnętrznej 22 mm, DN 20, z mufą zaciskową zaprasowywaną. Połączenie 2 to gwint zewnętrzny gazowy stożkowy 3/4 cala, nominalnie 20. Prosta geometria i rura systemowa ułatwiają wpięcie w istniejącą sieć stalową bez przejścia na inny system.
