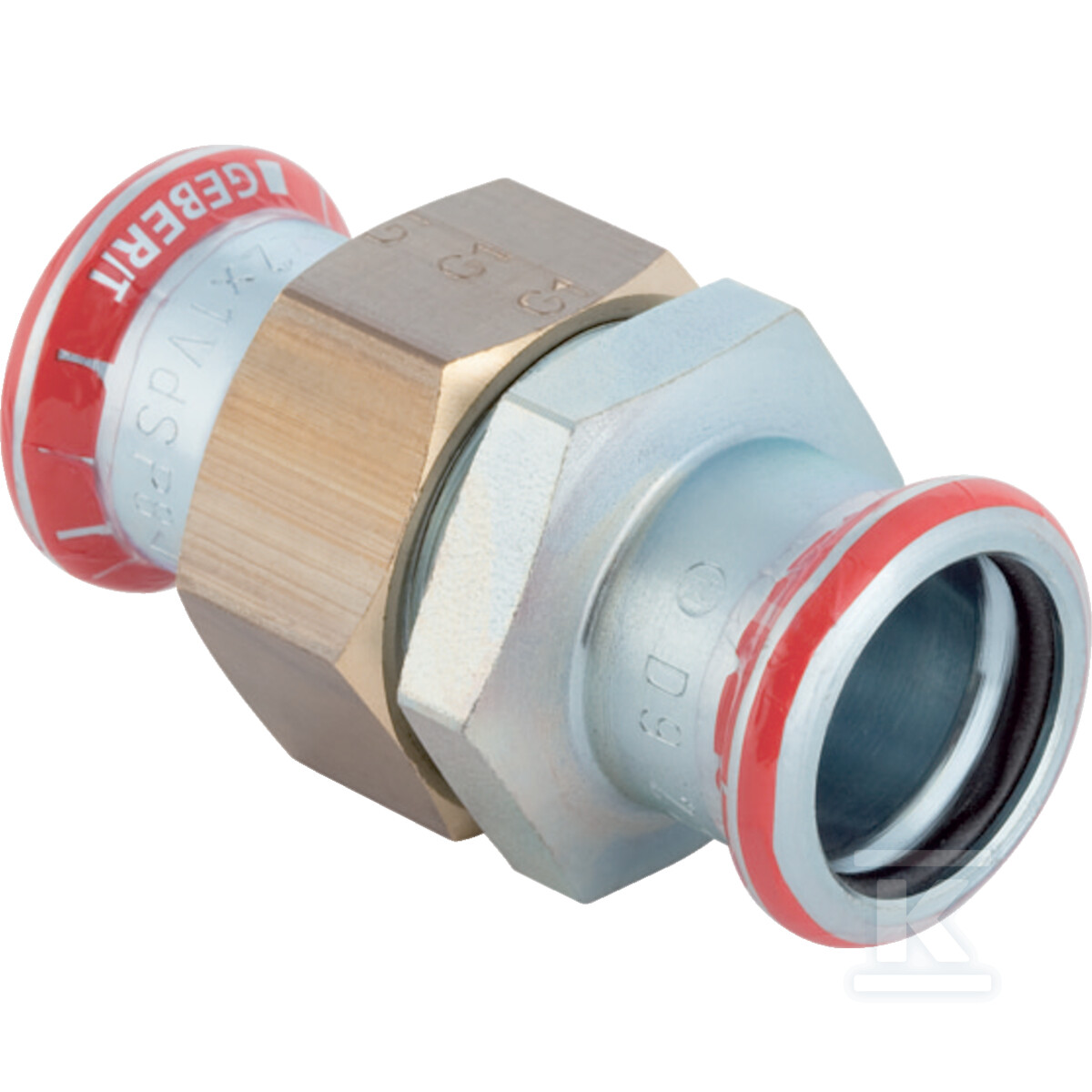

Śrubunek Geberit Mapress C-Stahl: d=54mm 25326

Proste połączenie zaprasowywane ze stali węglowej do instalacji ciśnieniowych

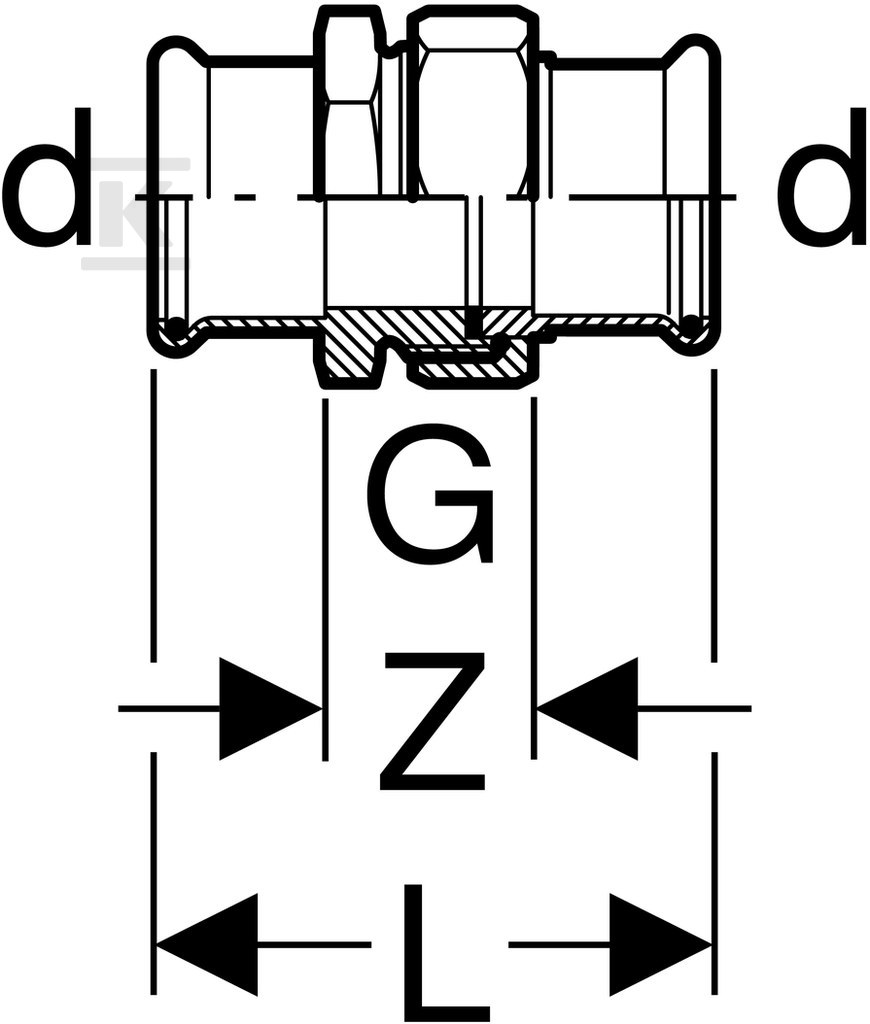

Śrubunek z dwiema mufami zaciskowymi o średnicy zewnętrznej rury 54 mm i średnicy nominalnej DN 50 przeznaczony jest do stalowych rur systemowych. Wykonanie proste, kąt 0 °, bez redukcji, z profilem zaciskowym M do szczęk prasujących. Połączenie staje się szczelne dopiero po zaprasowaniu, co sygnalizuje wbudowany wskaźnik zaciśnięcia - nieprasowane połączenie jest nieszczelne. Całość ma długość 113 mm, długość połączenia 56,5 mm i długość roboczą 21,5 mm na każdej stronie, co ułatwia montaż w ciasnych punktach instalacji.

Konstrukcja i materiały

Oba połączenia wykonane są ze stali niestopowej St 34.2, gatunek 1.0034, zgodny z EN 10305 jako 1.0034 E195. Grubość ścianki wynosi 1,5 mm, a powierzchnia zewnętrzna jest zabezpieczona ocynkiem galwanicznym/elektrolitycznym. Obróbka powierzchni to stan surowy. Nakrętka obejmy wykonana jest z mosiądzu. Uszczelnienie zapewnia pierścień z CIIR w kolorze czarnym oraz płaska uszczelka z EPDM. Mufa zaprasowywana wyposażona jest w przezroczystą zaślepkę ochronną. Konstrukcja deklaruje wysoką wytrzymałość na rozciąganie i jest przeznaczona do pracy z rurą systemową.

Zakres zastosowań i warunki pracy

Urządzenie pracuje przy maksymalnym ciśnieniu roboczym 16 bar w temperaturze 20 °C. Z płaską uszczelką EPDM dopuszczalna temperatura medium to 0-100 °C. Stosowane jest do wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu oraz z takim środkiem, do wody ciepłowniczej do 120 °C, do instalacji tryskaczowych mokrych i do wody gaśniczej mokrej. Przeznaczenie obejmuje instalacje domowe, przemysłowe oraz budownictwo okrętowe. Brak odpowietrznika i zaworu spustowego, połączenie nie jest modelem redukcyjnym.

Montaż i bezpieczeństwo użytkowania

Montaż odbywa się metodą prasowania. Wskaźnik zaciśnięcia pozwala od razu ocenić, czy mufa została prawidłowo zaprasowana. Przezroczysta zaślepka ochronna zabezpiecza mufę przed zabrudzeniem do momentu montażu. Uszczelki CIIR i EPDM zapewniają szczelność w typowych mediach grzewczych i chłodniczych. Stalowe elementy z zewnętrznym ocynkiem ograniczają korozję w warunkach instalacji wodnych, a mosiężna nakrętka ułatwia operację dokręcania śrubunku.
