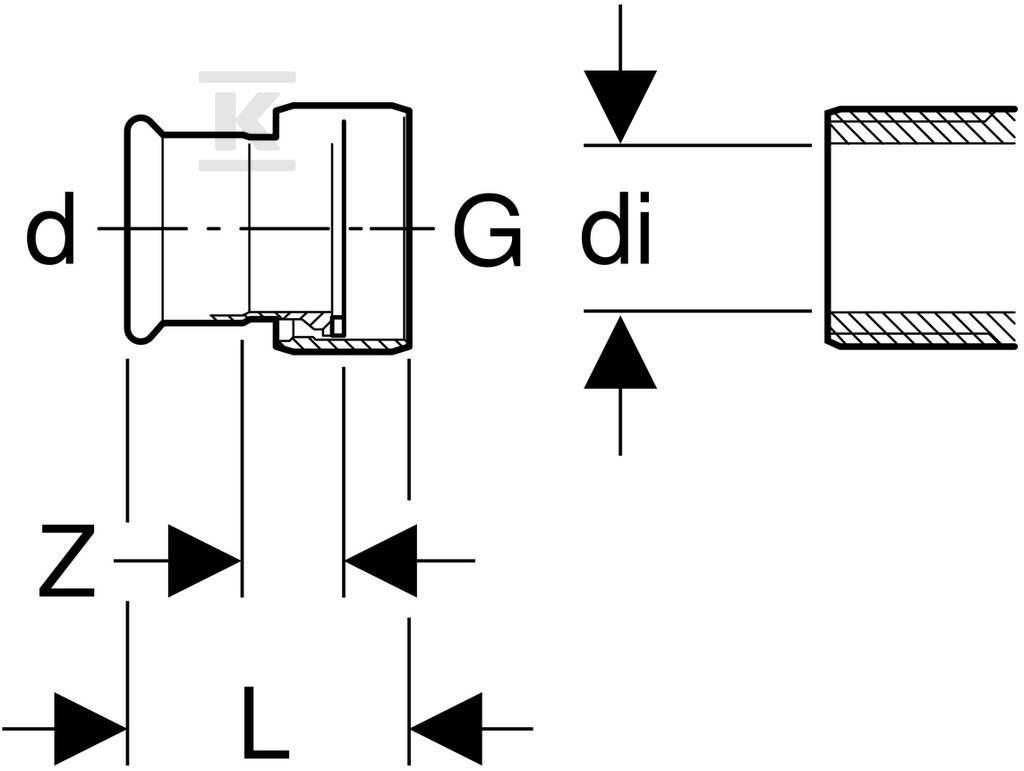

Złączka przejściowa Geberit Mapress C-Stahl z nakrętką: d=15mm, di=13mm, G=3/4'' 25032

Przejście zaprasowywane stalowe na gwint wewnętrzny 3/4'' z rurą 15 mm

Proste przejście systemowe Mapress C-Stahl łączy rurę stalową o średnicy zewnętrznej 15 mm z elementem gwintowanym 3/4''. Konstrukcja prosta, kąt 0°, przeznaczona do instalacji wodnych i grzewczych, gdzie wymagane jest szczelne połączenie zaprasowywane z nakrętką do zaworu lub armatury. Mufa zaciskowa po stronie rury i nakrętka złącza po stronie gwintu tworzą kompletny węzeł przejściowy bez redukcji.

Budowa i materiały

Korpus mufy i część gwintowa wykonane są ze stali niestopowej St 34.2, 1.0034, E195 wg EN 10305. Powierzchnia zewnętrzna jest ocynkowana galwanicznie/elektrolitycznie, co ogranicza korozję w instalacjach wewnętrznych. Połączenie 1 to mufa zaciskowa z profilem M do szczęk zaprasowywarki, długości 20 mm, długości roboczej 5,5 mm i grubości ścianki 1,5 mm. Połączenie 2 to nakrętka złącza o długości 17 mm i długości roboczej 5,5 mm, również z profilem M. Całkowita długość złączki wynosi 37 mm.

Uszczelnienie zapewnia pierścień z CIIR czarny oraz płaska uszczelka z EPDM. Mufa zaprasowywana dostarczana jest z przezroczystą zaślepką ochronną. Nakrętka wykonana jest z mosiądzu. Wskaźnik zaciśnięcia sygnalizuje prawidłowe wykonanie prasowania - połączenie jest szczelne dopiero po zaprasowaniu, w stanie niezaprasowanym jest nieszczelne. Złącze ma deklarowaną wysoką wytrzymałość na rozciąganie.

Zastosowanie i warunki pracy

Złącze przeznaczone jest do wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu oraz z takim środkiem. Dopuszczalna temperatura medium przy uszczelce płaskiej EPDM to 0-100 °C, a w zakresie zastosowania systemu C-Stahl do wody ciepłowniczej do 120 °C. Produkt nadaje się do instalacji tryskaczowych mokrych.

Stosowane w instalacjach domowych, przemysłowych i w budownictwie okrętowym. Przeznaczone wyłącznie do gwintu o średnicy wewnętrznej ? di, zgodnie z tabelą producenta. Dzięki stali ocynkowanej zewnętrznie i uszczelkom CIIR/EPDM złącze pracuje stabilnie w obiegach grzewczych i chłodniczych.

Montaż i bezpieczeństwo połączenia

Montaż wymaga zaprasowania mufy specjalnym narzędziem z szczękami do profilu M. Połączenie staje się szczelne dopiero po wykonaniu operacji prasowania, co eliminuje ryzyko przypadkowego uruchomienia instalacji na połączeniu otwartym. Przezroczysta zaślepka ochronna zabezpiecza mufę przed zanieczyszczeniami do momentu montażu.

Po stronie gwintu nakrętka mosiężna umożliwia szybkie połączenie z armaturą 3/4''. Zalecane jest stosowanie rury systemowej Mapress C-Stahl o średnicy 15 mm, DN 12. Po zaprasowaniu złącze zachowuje szczelność przy parametrach roboczych systemu i jest odporne na obciążenia rozciągające.
