Złączka przejściowa Geberit Mapress C-Stahl z nakrętką: d=18mm, di=13mm, G=3/4'' 25033

Przejściowe połączenie prasowe ze złączką z nakrętką do rur stalowych

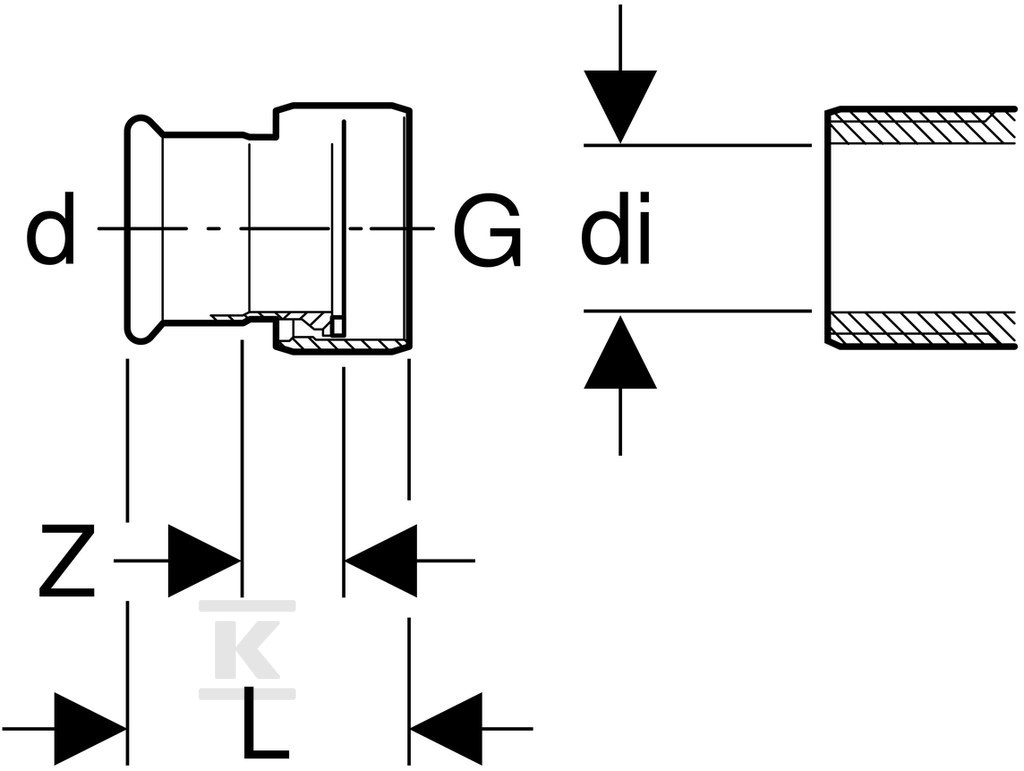

Proste, proste połączenie prasowe łączy rurę stalową o średnicy zewnętrznej 18 mm, DN 15 z gwintem wewnętrznym G 3/4" o średnicy wewnętrznej 13 mm. Strona rurowa to mufa zaciskowa z profilem M, strona armatury to nakrętka złącza. Całość ma długość 37 mm i przeznaczona jest do systemu Geberit Mapress C-Stahl. Połączenie staje się szczelne dopiero po zaprasowaniu, co sygnalizuje wbudowany wskaźnik zaciśnięcia.

Konstrukcja, materiał i zabezpieczenie

Oba elementy połączenia wykonane są ze stali St 34.2, 1.0034, stal niestopowa E195 wg EN 10305. Powierzchnia zewnętrzna jest ocynkowana galwanicznie/elektrolitycznie, co ogranicza korozję w instalacjach mokrych. Nakrętka złącza wykonana jest z mosiądzu. Uszczelnienie zapewnia czarna uszczelka z CIIR oraz płaska uszczelka z EPDM. Mufa zaprasowywana dostarczana jest z przezroczystą zaślepką ochronną. Profil zaciskowy M, długość połączenia rurowego 20 mm, długość połączenia nakrętkowego 17 mm, długość robocza obu stron 5,5 mm, grubość ścianki połączenia rurowego 1,5 mm. Konstrukcja deklaruje wysoką wytrzymałość na rozciąganie.

Zakres zastosowań i warunki pracy

Złącze służy do przejścia z rury systemowej na armaturę z gwintem wewnętrznym. Przeznaczone jest wyłącznie do gwintu o średnicy wewnętrznej ? di, zgodnie z tabelą producenta.

Stosowane jest do:

• wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu
• wody chłodzącej i grzewczej ze środkiem zapobiegającym zamarzaniu
• wody ciepłowniczej do 120 °C przy uszczelce płaskiej EPDM w zakresie 0-100 °C
• instalacji tryskaczowych mokrych

Typowe środowiska to instalacje domowe, przemysłowe oraz budownictwo okrętowe. Kształt prosty, kąt 0°, bez odpowietrznika i zaworu spustowego.

Montaż i bezpieczeństwo użytkowania

Montaż odbywa się metodą prasowania. Połączenie nie jest szczelne w stanie niezaprasowanym, co minimalizuje ryzyko przypadkowego uruchomienia instalacji przed zakończeniem prac. Przezroczysta zaślepka ochronna zabezpiecza mufę przed zanieczyszczeniami do momentu montażu. Stalowe elementy z ocynkowaną powierzchnią i mosiężna nakrętka ułatwiają pracę w ciasnych przestrzeniach, a krótka długość robocza 5,5 mm pozwala na montaż w ograniczonych warunkach.
