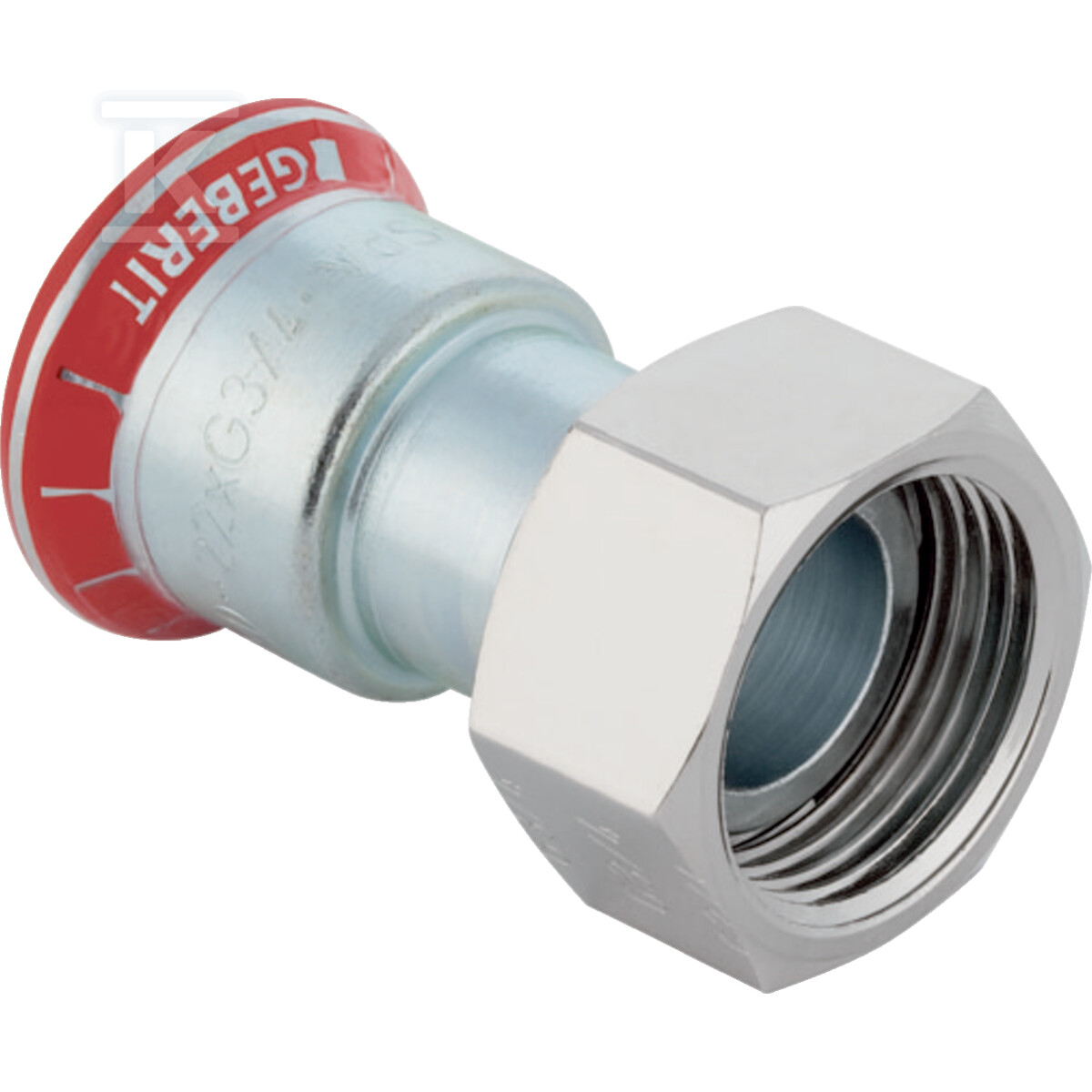

Przyłącze Geberit Mapress C-Stahl z nakrętką: d=22mm, di=13mm, G=3/4'' 25049

Przejściowe połączenie Mapress C-Stahl do instalacji grzewczych i chłodniczych z gwintem 3/4"

Proste, proste przyłącze przejściowe z mufą zaciskową do rury 22 mm i nakrętką złącza G 3/4" umożliwia szybkie podłączenie zaworów, grzejników i armatury grzewczej w systemach Mapress C-Stahl. Stalowa konstrukcja z ocynkowaną powierzchnią zewnętrzną i mosiężną, niklowaną nakrętką zapewnia trwałość w obiegach zamkniętych, a wskaźnik zaciśnięcia sygnalizuje konieczność zaprasowania. Połączenie jest szczelne dopiero po zaprasowaniu, co eliminuje ryzyko przypadkowego uruchomienia instalacji bez wykonania połączenia.

Konstrukcja i materiały

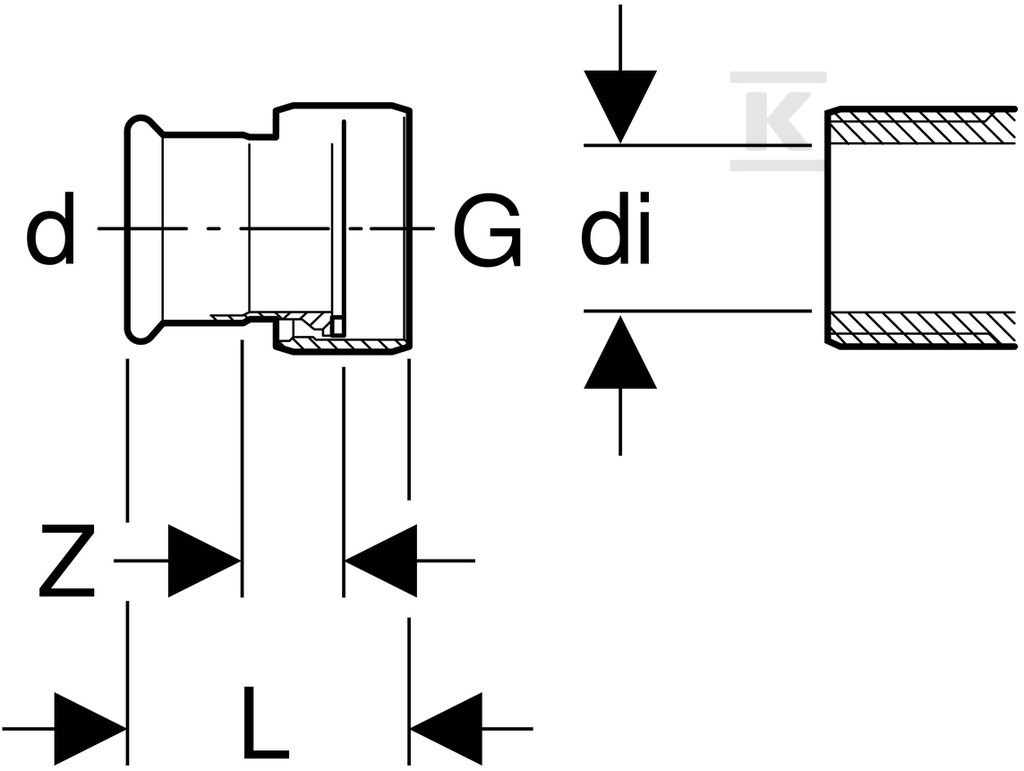

Rdzeń wykonania stanowi stal niestopowa St 34.2, 1.0034 E195 wg EN 10305, z zewnętrznym zabezpieczeniem ocynk galwaniczny/elektrolityczny. Mufa zaciskowa do rury o średnicy zewnętrznej 22 mm ma grubość ścianki 1,5 mm, długość połączenia 21 mm i długość roboczą 13,5 mm. Profil zaciskowy M przeznaczony jest do szczęk zaciskowych Mapress. Nakrętka złącza G 3/4" ma długość 33 mm i długość roboczą 13,5 mm, a cała długość elementu wynosi 54 mm.

Uszczelnienie zapewnia pierścień z kauczuku butylowego CIIR w kolorze czarnym oraz płaska uszczelka z EPDM. Mufa zaprasowywana dostarczana jest z przezroczystą zaślepką ochronną. Element jest zaślepiony, prosty, bez odpowietrznika i zaworu spustowego, z wysoką wytrzymałością na rozciąganie. Nakrętka wykonana jest z mosiądzu, niklowana.

Zastosowanie i warunki pracy

Przyłącze przeznaczone jest do systemów ogrzewania i chłodzenia, w tym do wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu oraz z dodatkiem takiego środka. Sprawdzi się przy przyłączaniu grzejników i zaworów grzejnikowych, a także w instalacjach podgrzewania i chłodzenia. Producent wskazuje zastosowanie wyłącznie do gwintów o średnicy wewnętrznej ? di, co w tym modelu wynosi 13 mm.

W pracy z płaską uszczelką EPDM dopuszczalna temperatura medium to 0-100 °C. W dokumentacji systemowej dla stali C-Stahl podawany jest zakres pracy 0-120 °C oraz maksymalny ciśnienie robocze 16 bar. Połączenie nie jest przeznaczone do wody pitnej.

System Mapress C-Stahl oparty jest na rurach systemowych ze stali niestopowej, sprawdzonych w zamkniętych obiegach ciepłej wody, obiegach chłodniczych, instalacjach sprinklerowych i podobnych. Fittings są niezaprasowane i nieszczelne, co wymusza kontrolę wykonania połączenia.

Montaż i bezpieczeństwo

Montaż odbywa się metodą prasowania z użyciem szczęk lub pierścieni o konturze M. Połączenie 1 to mufa zaciskowa, połączenie 2 to nakrętka złącza. Wskaźnik zaciśnięcia ułatwia kontrolę prawidłowego zaprasowania na budowie. Zewnętrzne ocynkowanie chroni przed korozją w typowych warunkach instalacji grzewczych i chłodniczych.

Dzięki prostemu kształtowi i długości 54 mm element łatwo mieści się w ciasnych przestrzeniach przy zaworach i grzejnikach. Stalowa mufa z uszczelką CIIR zapewnia szczelność po zaprasowaniu, a mosiężna nakrętka umożliwia wielokrotne dokręcanie armatury bez uszkodzenia gwintu.
