Złączka przejściowa Geberit Mapress C-Stahl z nakrętką: d=28mm, di=26mm, G=1 1/4'' 25035

Połączenie przejściowe stalowe Mapress C-Stahl 28 mm x G 1 1/4"

Przejściowa złączka zaprasowywana z mufą zaciskową po stronie rury i nakrętką złącza z gwintem wewnętrznym G 1 1/4" przeznaczona jest do łączenia stalowego systemu rurowego Geberit Mapress C-Stahl z armaturą lub elementami gwintowanymi. Prosty kształt o kącie 0° zapewnia bezpośrednie przedłużenie instalacji, a konstrukcja z uszczelkami gwarantuje szczelność dopiero po zaprasowaniu. Rozwiązanie jest stosowane w instalacjach grzewczych, chłodniczych i przeciwpożarowych, gdzie wymagane jest pewne połączenie stalowe z elementem gwintowanym.

Konstrukcja i materiały

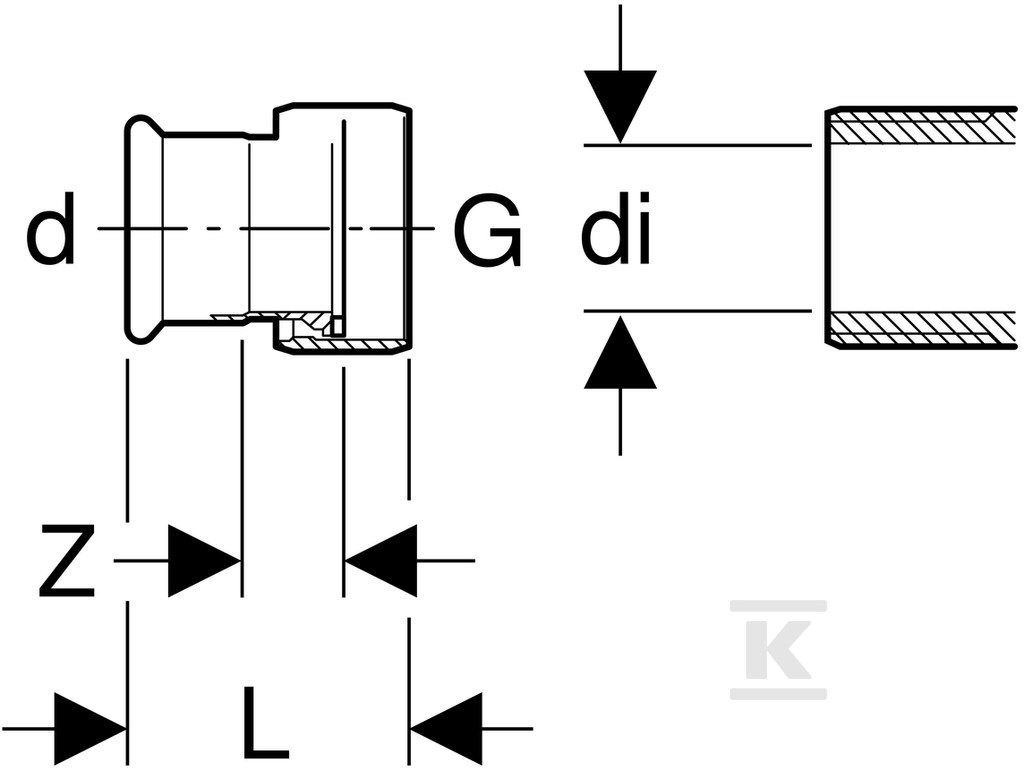

Korpus złączki wykonany jest ze stali niestopowej St 34.2, gatunek 1.0034 E195 wg DIN EN 10305. Powierzchnia połączenia jest w stanie surowym, a zabezpieczenie to ocynk galwaniczny/elektrolityczny na zewnątrz. Mufa zaciskowa ma profil do szczęk zaciskowych M, średnicę zewnętrzną rury 28 mm przy nominalnej DN 25 i grubość ścianki 1.5 mm. Długość połączenia 1 wynosi 23 mm, długość robocza 6.5 mm. Po stronie gwintowej zastosowano nakrętkę złącza z mosiądzu, długość połączenia 2 to 21 mm, długość robocza 6.5 mm, a średnica wewnętrzna gwintu di wynosi 26 mm. Całkowita długość elementu to 44 mm.

Fabrycznie zamontowana jest uszczelka konturowa z kauczuku butylowego CIIR czarna oraz płaska uszczelka z EPDM. Mufa zaprasowywana dostarczana jest z przezroczystą zaślepką ochronną. Wskaźnik zaciśnięcia sygnalizuje prawidłowe wykonanie połączenia, a element jest celowo nieszczelny w stanie niezaprasowanym. Wysoka wytrzymałość na rozciąganie oraz stalowa budowa sprawiają, że złączka nadaje się do obciążeń występujących w instalacjach przemysłowych.

Zastosowanie i warunki pracy

Złączka przeznaczona jest do wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu oraz z dodatkiem takiego środka, do wody ciepłowniczej do 120 °C i do tryskacza w układzie mokrym. Zakres temperatur pracy wynosi 0-120 °C, a maksymalne ciśnienie robocze to 16 bar. Przy zastosowaniu płaskiej uszczelki EPDM temperatura medium mieści się w zakresie 0-100 °C.

Element nie jest przeznaczony do wody pitnej. Zalecane jest stosowanie wyłącznie do gwintu o średnicy wewnętrznej ? di, zgodnie z tabelą producenta. Dzięki temu połączenie jest pewne i powtarzalne w instalacjach domowych, przemysłowych oraz w budownictwie okrętowym. Systemowa budowa pozwala na integrację z rurami Geberit Mapress C-Stahl.

Montaż i kompatybilność

Połączenie 1 to mufa zaciskowa do rury stalowej o średnicy zewnętrznej 28 mm, profil M, zaprasowywana szczękami lub pierścieniem zaciskowym. Połączenie 2 to nakrętka złącza z gwintem wewnętrznym G 1 1/4", nominalnie 1 1/4 cala 32. Złącze jest proste, bez odpowietrznika i zaworu spustowego, z oznaczeniem rury systemowej.

Zaprasowanie wykonuje się konturem M, dla średnic 12-35 mm standardowo szczękami zaciskowymi. Po zaprasowaniu uzyskuje się szczelne połączenie mechaniczne, odporne na obciążenia termiczne i ciśnieniowe typowe dla instalacji grzewczych, chłodniczych i sprinklerowych.
