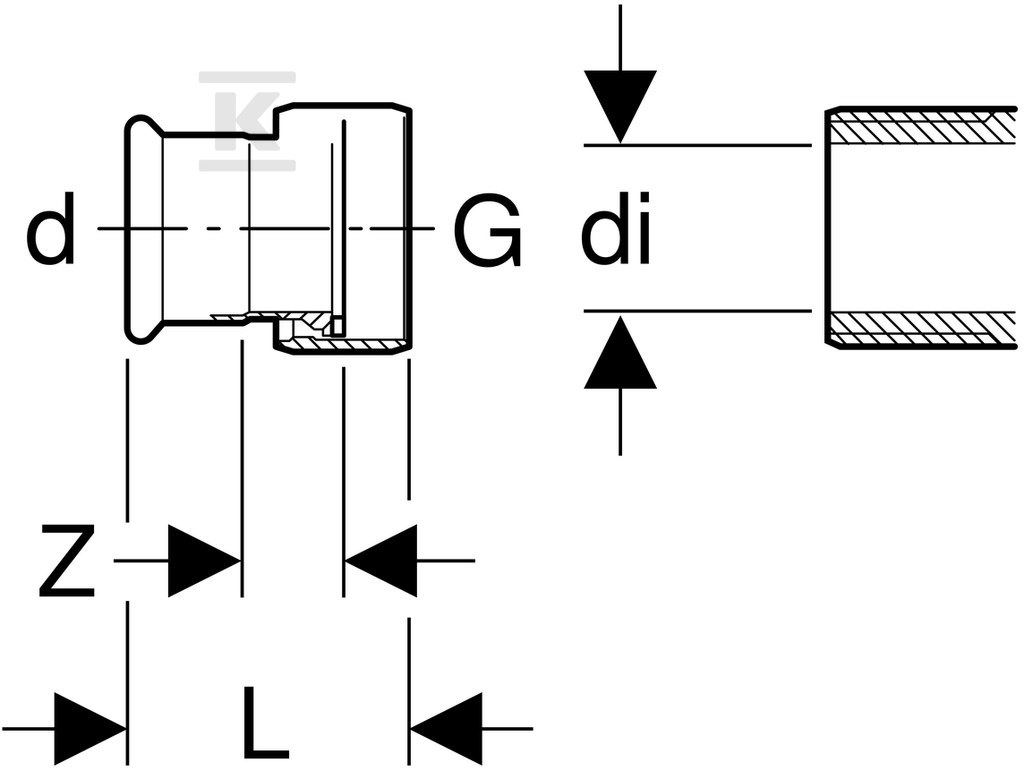

Złączka przejściowa Geberit Mapress C-Stahl z nakrętką: d=42mm, di=39mm, G=1 3/4'' 25037

Przejście zaprasowywane na gwint wewnętrzny 1 3/4" do rur stalowych 42 mm

Złączka przejściowa z systemu Mapress C-Stahl łączy rurę stalową o średnicy zewnętrznej 42 mm z gwintem wewnętrznym 1 3/4". Jest to element prosty, kąt 0 °, przeznaczony do połączeń prasowanych stal-stal z nakrętką do zaworu. Całkowita długość wynosi 52 mm, a połączenie jest szczelne dopiero po zaprasowaniu, co sygnalizuje wbudowany wskaźnik zaciśnięcia.

Konstrukcja i materiały

Oba połączenia wykonane są ze stali niestopowej St 34.2, oznaczenie 1.0034, zgodnej z EN 10305. Powierzchnia zewnętrzna obu części ma zabezpieczenie ocynk galwaniczny/elektrolityczny, obróbka pozostawiona w stanie surowym. Mufa zaciskowa do rury 42 mm ma długość 30 mm, grubość ścianki 1,5 mm i długość roboczą 6,5 mm. Połączenie z nakrętką złącza ma długość 22 mm i długość roboczą 6,5 mm. Oba profile zaprasowywane to kod M, przeznaczony do szczęk zaciskowych systemu Mapress.

Uszczelnienie zapewnia pierścień z CIIR w kolorze czarnym oraz płaska uszczelka z EPDM. Mufa zaprasowywana dostarczana jest z przezroczystą zaślepką ochronną. Nakrętka złącza wykonana jest z mosiądzu. Konstrukcja deklaruje wysoką wytrzymałość na rozciąganie i jest klasyfikowana jako rura systemowa.

Zastosowanie i warunki pracy

Element przeznaczony jest do instalacji z wodą chłodzącą i grzewczą bez środka zapobiegającego zamarzaniu oraz z takim środkiem. Dopuszczalna jest praca z wodą ciepłowniczą do 120 °C. Przy uszczelce płaskiej EPDM zakres temperatury medium to 0-100 °C. Złączka nadaje się do tryskacza mokrego i do instalacji przeciwpożarowych.

Stosowana jest w instalacjach domowych, w przemyśle oraz w budownictwie okrętowym. Przeznaczona wyłącznie do gwintu o średnicy wewnętrznej ? di, w tym przypadku di 39 mm, co odpowiada oznaczeniu G 1 3/4". Średnica nominalna połączenia rurowego to DN 40.

Montaż i bezpieczeństwo połączenia

Połączenie 1 to mufa zaciskowa do rury 42 mm, połączenie 2 to nakrętka złącza. Połączenie nie jest szczelne przed prasowaniem, co wymusza kontrolę wykonania. Prosty kształt ułatwia prowadzenie instalacji w prostych odcinkach. Dzięki ocynkowi zewnętrznemu element zachowuje odporność korozyjną w typowych warunkach instalacji wodnych i grzewczych.
