Złączka przejściowa Geberit Mapress C-Stahl z nakrętką: d=54mm, di=57mm, G=2 3/4'' 25055

Przejściowe połączenie zaprasowywane stalowe z nakrętką do zaworów

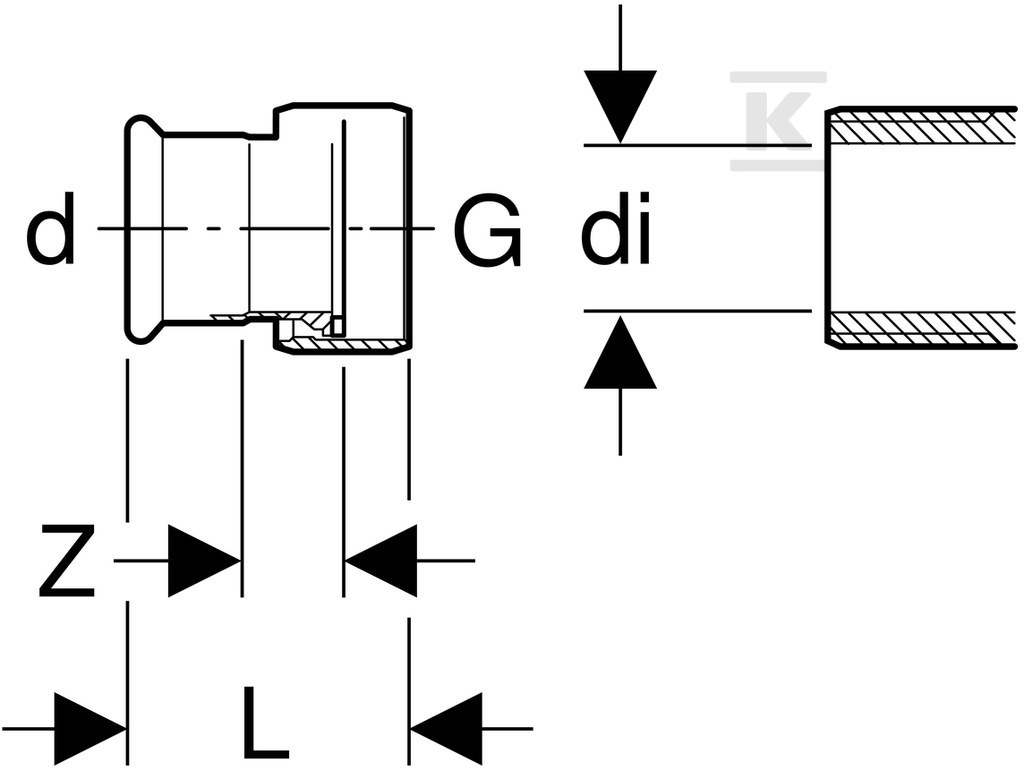

Przejściowa złączka Geberit Mapress C-Stahl łączy rurę systemową ze stalową mufą zaprasowywaną z gwintem wewnętrznym do zaworu. Połączenie proste o kącie 0 ° przeznaczono do instalacji z rurą o średnicy zewnętrznej 54 mm, DN 50, z przejściem na gwint G 2 3/4" przy średnicy wewnętrznej gwintu do 57 mm. Całkowita długość elementu wynosi 63 mm, a połączenie jest szczelne dopiero po zaprasowaniu - w stanie niezaprasowanym jest celowo nieszczelne, co sygnalizuje wskaźnik zaciśnięcia.

Budowa i materiały

Rdzeń złączki wykonano ze stali niestopowej 1.0034 E195 wg EN 10305, gatunek St 34.2. Zarówno mufa zaciskowa, jak i część nakrętki złącza są ze stali St 34.2 z zewnętrznym zabezpieczeniem powierzchni przez ocynk galwaniczny/elektrolityczny. Obróbka powierzchni połączenia pozostaje w stanie surowym, a profil do szczęk zaciskowych to M. Grubość ścianki połączenia 1 wynosi 1,5 mm, długość połączenia 1 to 35 mm, długość połączenia 2 to 28 mm, a długość robocza obu stron to 7 mm. Konstrukcja ma wysoką wytrzymałość na rozciąganie.

Nakrętka złącza jest mosiężna. Uszczelnienie zapewnia pierścień z CIIR w kolorze czarnym oraz płaska uszczelka z EPDM. Mufa zaprasowywana dostarczana jest z przezroczystą zaślepką ochronną. Złącze jest proste, systemowe, z uszczelkami, zaślepione i nie posiada odpowietrznika ani zaworu spustowego.

Zastosowanie i warunki pracy

Złączka przeznaczona jest do wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu oraz z takim środkiem, do wody ciepłowniczej do 120 °C i do wody tryskaczowej mokrej. W przypadku uszczelek płaskich EPDM temperatura medium wynosi 0-100 °C. Dopuszczalne jest również zastosowanie do sprinklerów mokrych oraz do sprężonego powietrza klasy czystości oleju 3.

Element nadaje się wyłącznie do gwintów o średnicy wewnętrznej ? di, w tym przypadku do 57 mm przy gwincie G 2 3/4". Stosowana jest w instalacjach domowych, w przemyśle oraz w budownictwie okrętowym, w systemach technicznych budynku opartych na stali C-Stahl.

Montaż i bezpieczeństwo połączenia

Połączenie 1 to mufa zaciskowa do rury o średnicy zewnętrznej 54 mm, DN 50. Połączenie 2 to nakrętka złącza. Szczelność uzyskuje się wyłącznie po prawidłowym zaprasowaniu - przed prasowaniem połączenie jest nieszczelne, co ogranicza ryzyko niezauważonego błędu montażowego. Wskaźnik zaciśnięcia pozwala szybko zweryfikować wykonanie połączenia.

Profil M na obu stronach zapewnia współpracę ze standardowymi szczękami prasującymi. Długości robocze 7 mm gwarantują stabilne osadzenie rury w mufie, a konstrukcja prosta ułatwia prowadzenie instalacji w prostych odcinkach.
