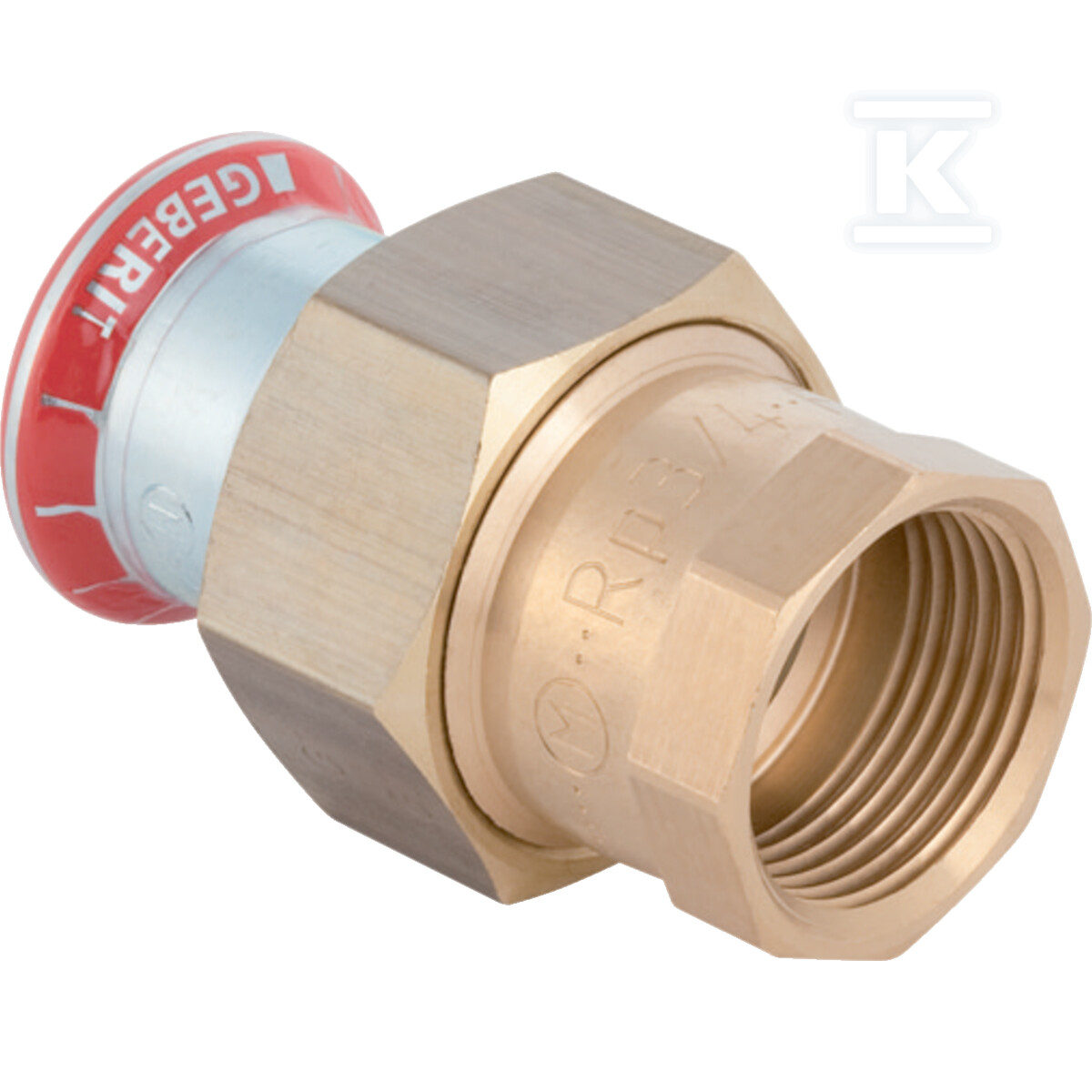

Śrubunek przejściowy Geberit Mapress C-Stahl z gwintem wewnętrznym: d=22mm, Rp=3/4'' 25304

Przejściowy śrubunek prasowy do łączenia rur stalowych z gwintem wewnętrznym

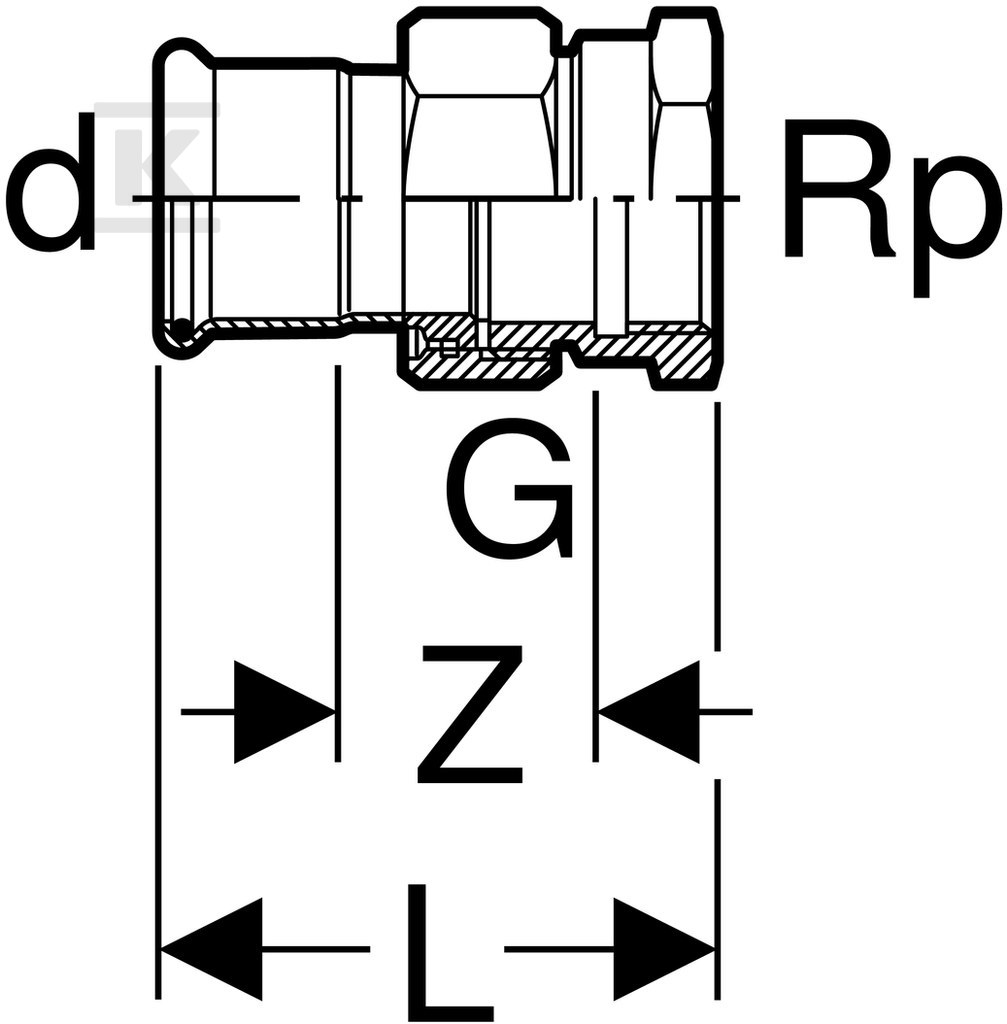

Prosty, prosty kształt przejściowy łączy rurę stalową systemu Mapress C-Stahl o średnicy zewnętrznej 22 mm z gwintem wewnętrznym cylindrycznym Rp 3/4''. Połączenie 1 to mufa zaciskowa z profilem M, długości 21 mm i długości roboczej 11,5 mm, przeznaczona do rury DN 20 o grubości ścianki 1,5 mm. Połączenie 2 to gwint wewnętrzny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1, długości 42 mm i długości roboczej 11,5 mm. Całkowita długość elementu wynosi 63 mm, a konstrukcja jest zaślepiona i pozbawiona odpowietrznika oraz zaworu spustowego. Wskaźnik zaciśnięcia sygnalizuje prawidłowe zaprasowanie, a element jest nieszczelny bez prasowania.

Konstrukcja i materiały

Korpus wykonano ze stali niestopowej St 34.2, 1.0034, E195 wg DIN EN 10305. Oba połączenia mają zabezpieczenie powierzchni ocynkiem galwanicznym/elektrolitycznym, co ogranicza korozję w instalacjach wewnętrznych. Mufa zaciskowa ma obróbkę w stanie surowym i kod profilu M, tak samo jak strona gwintowana. Nakrętka przechodowa wykonana jest z mosiądzu, a część przejściowa z brązu. Uszczelnienie zapewnia pierścień z CIIR w kolorze czarnym oraz płaska uszczelka z EPDM. Mufa prasowa dostarczana jest z przezroczystą zaślepką ochronną. Wysoka wytrzymałość na rozciąganie i oznaczenie jako rura systemowa potwierdzają przeznaczenie do obciążeń instalacyjnych.

Zastosowanie i warunki pracy

Element przeznaczony jest do instalacji wodnych chłodniczych i grzewczych z wodą bez środka przeciw zamarzaniu oraz z dodatkiem glikolu, do wody ciepłowniczej do 120 °C i do wody tryskaczowej w układach mokrych. Dopuszczalna temperatura medium przy płaskiej uszczelce EPDM to 0-100 °C. Zastosowanie obejmuje również sprinkler w układzie mokrym, wodę gaśniczą oraz sprężone powietrze klasy czystości oleju 3. Produkt sprawdza się w instalacjach domowych, przemysłowych i w budownictwie okrętowym. Dzięki gwintowi Rp 3/4'' umożliwia szybkie połączenie odcinka prasowego z armaturą, grzejnikiem lub elementem gwintowanym bez konieczności dodatkowych przejściówek.

Montaż i bezpieczeństwo

Montaż, uruchomienie, kontrola i konserwacja wymagają wykonania przez autoryzowany zakład instalacyjny zgodnie z wytycznymi producenta. Połączenie staje się szczelne dopiero po zaprasowaniu, co eliminuje ryzyko przypadkowego uruchomienia instalacji na nieprzygotowanym złączu. Przejrzysta zaślepka chroni mufę przed zabrudzeniem do momentu montażu. Zalecane jest owijanie złączki taśmą uszczelniającą Dichtbandage z IIR butylowego kauczuku. Masa jednego elementu to ok. 0,19 kg, a standardowa opakowanie zbiorcze to 5 sztuk.

Zgodność i parametry eksploatacyjne

Stal 1.0034 E195 zapewnia stabilność wymiarową i odporność mechaniczną w typowych warunkach instalacji stalowych. Gwint wewnętrzny Rp 3/4'' odpowiada nominalnej średnicy 20. Profil zaciskowy M współpracuje ze szczękami prasowymi systemu Mapress C-Stahl. Element nie jest modelem redukcyjnym, ma kąt łuku 0° i jest przeznaczony do pracy w układach ciśnieniowych zgodnie z przeznaczeniem dla wody chłodzącej, grzewczej i gaśniczej.
