Śrubunek przejściowy Geberit Mapress C-Stahl z gwintem wewnętrznym: d=35mm, Rp=1 1/4'' 25307

Przejściowe połączenie zaprasowywane stalowe z gwintem wewnętrznym do systemu Mapress C-Stahl

Proste przejście między rurą stalową systemu Mapress C-Stahl a armaturą lub elementem z gwintem wewnętrznym cylindrycznym. Jedna strona to mufa zaciskowa pod rurę o średnicy zewnętrznej 35 mm, DN 32, druga to gwint wewnętrzny BSPT-Rp 1 1/4 cala zgodny z ISO 7-1 / EN 10226-1. Połączenie jest szczelne dopiero po zaprasowaniu, co daje pewność montażu bez dodatkowych uszczelnień na gwincie. Rozwiązanie przeznaczone do instalacji grzewczych, chłodniczych, sprinklerowych i przemysłowych, w których wymagana jest stalowa, odporna na wysokie temperatury linia.

Budowa i materiały

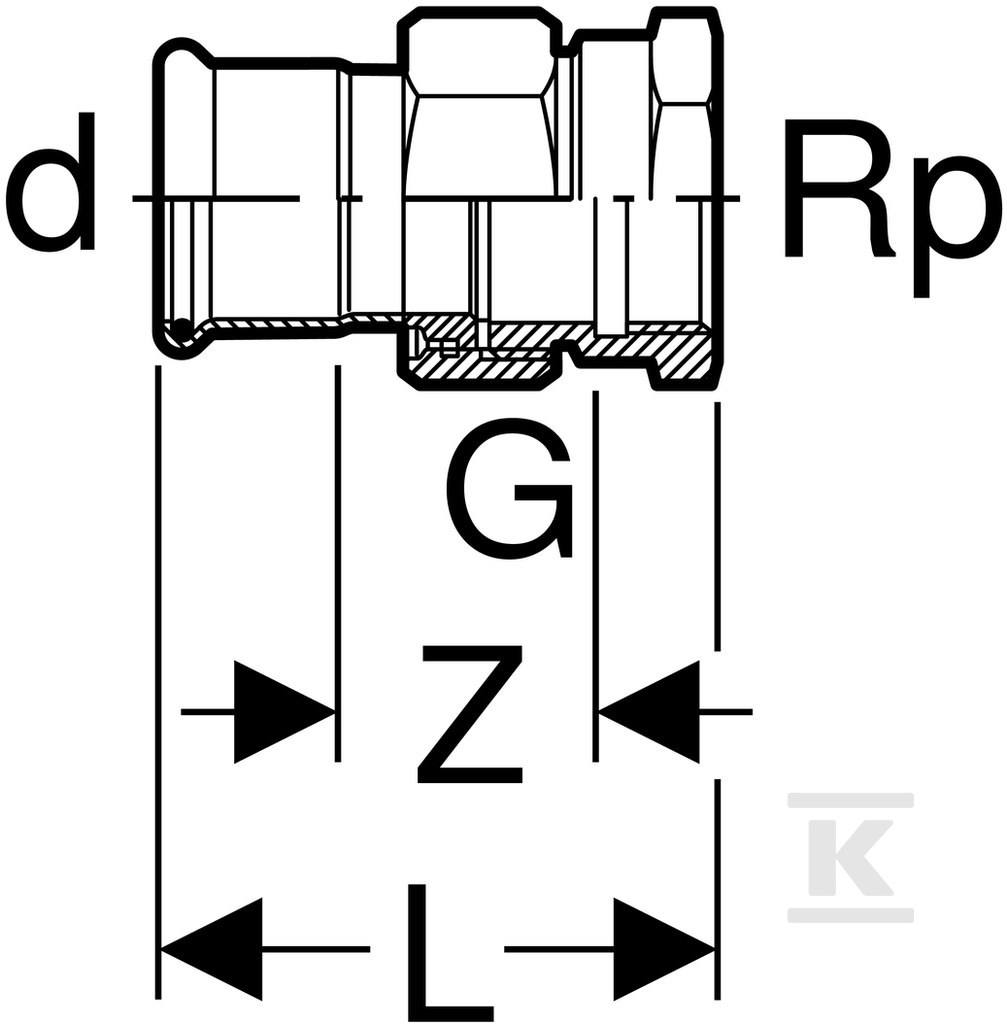

Korpus wykonany jest ze stali niestopowej St 34.2, numer materiału 1.0034, E195 wg EN 10305. Oba połączenia, zarówno mufa zaciskowa jak i część gwintowana, mają powierzchnię w stanie surowym i zabezpieczenie ocynk galwaniczny/elektrolityczny na zewnątrz. Całość ma długość 77 mm, długość połączenia zaprasowywanego 26 mm przy długości roboczej 17,5 mm, a część gwintowana 51 mm przy długości roboczej 17,5 mm. Grubość ścianki rury połączenia 1 to 1,5 mm, a profil do szczęk zaciskowych to M dla obu stron.

Uszczelnienie zapewnia pierścień konturowy z kauczuku butylowego CIIR czarnego oraz płaska uszczelka z EPDM. W zestawie konstrukcyjnym przewidziano nakrętkę mosiężną i przejściową złączkę z brązu. Mufa zaprasowywana dostarczana jest z przezroczystą zaślepką ochronną. W stanie niezaprasowanym połączenie jest celowo nieszczelne, co stanowi wskaźnik prawidłowego montażu.

Zastosowanie i warunki pracy

Fitting przeznaczony jest do wody chłodzącej i grzewczej z i bez środka zapobiegającego zamarzaniu, do wody ciepłowniczej do 120 °C oraz do instalacji tryskaczowych w układzie mokrym. Dopuszczalna temperatura pracy to 0-120 °C, maksymalne ciśnienie robocze 16 bar. Sprawdzi się w instalacjach domowych, przemysłowych i w budownictwie okrętowym, a także w sieciach instalacji ogólnych, ogrzewania, sprinklerów, instalacji przemysłowych i przewodów sprężonego powietrza po osuszeniu.

Produkt nie jest przeznaczony do wody pitnej. Zalecana jest zabudowa w ciepłej i suchej atmosferze. Wysoka wytrzymałość na rozciąganie stali oraz ocynkowana powierzchnia zwiększają odporność na korozję w typowych warunkach instalacji zamkniętych.

Montaż i parametry połączenia

Połączenie zaprasowywane realizowane jest szczękami z konturem M, dla średnic 12-35 mm standardowo z prasą szczękową, co daje sześciokątną konturę prasowania. Połączenie 2 z gwintem wewnętrznym Rp 1 1/4 cala umożliwia szybkie docięcie do armatury bez dodatkowych przejściówek. Kąt łuku wynosi 0°, kształt prosty, bez zaworu spustowego i odpowietrznika.

Dzięki fabrycznemu pierścieniowi uszczelniającemu CIIR i profilowi M montaż przebiega powtarzalnie, a szczelność uzyskiwana jest dopiero po dociśnięciu. Stalowa konstrukcja z uszczelkami zapewnia trwałość w długotrwałej eksploatacji w instalacjach grzewczych i przemysłowych.
