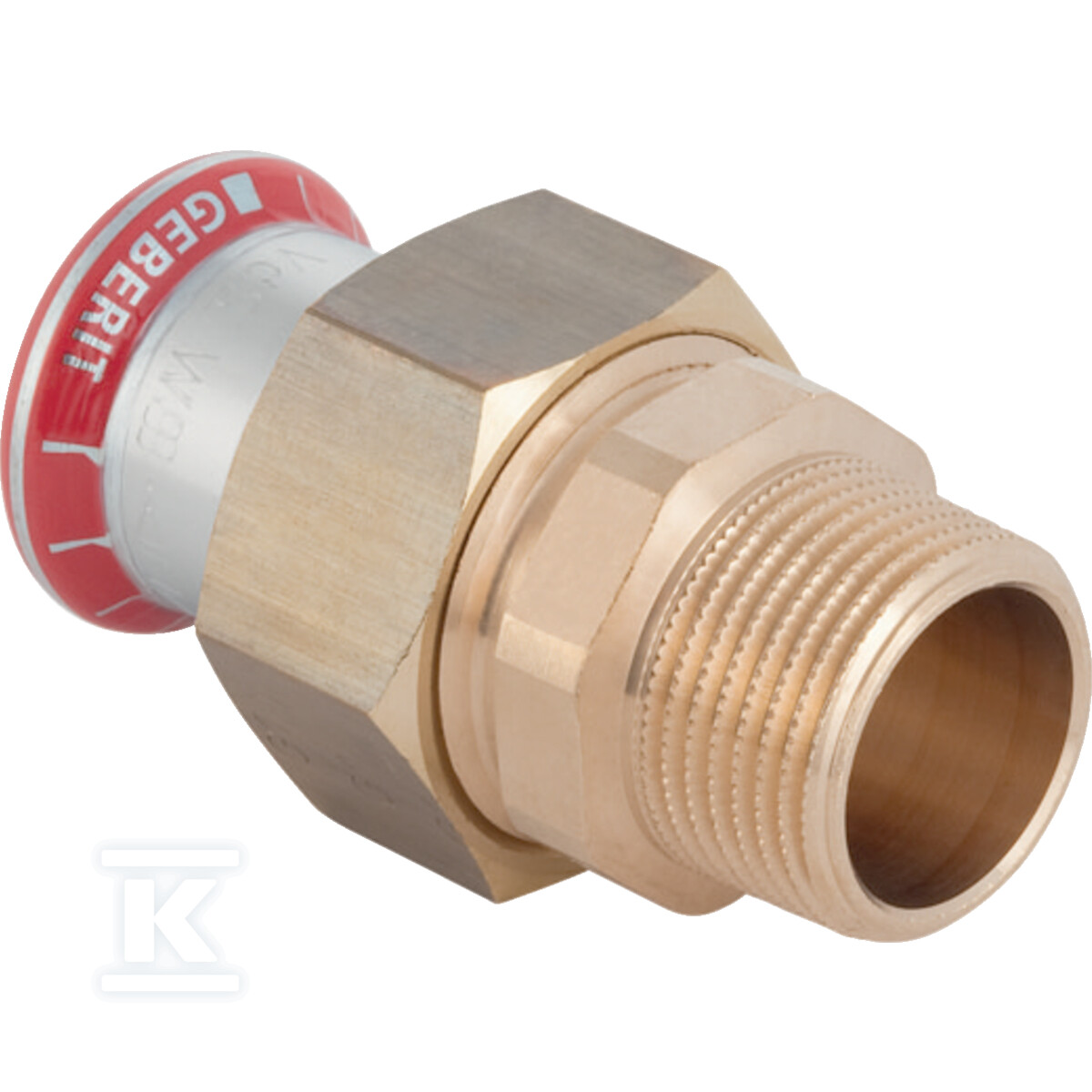

Śrubunek przejściowy Geberit Mapress C-Stahl z gwintem zewnętrznym: d=22mm, R=3/4'' 25335

Przejściowe połączenie prasowe stalowe 22 mm z gwintem zewnętrznym 3/4"

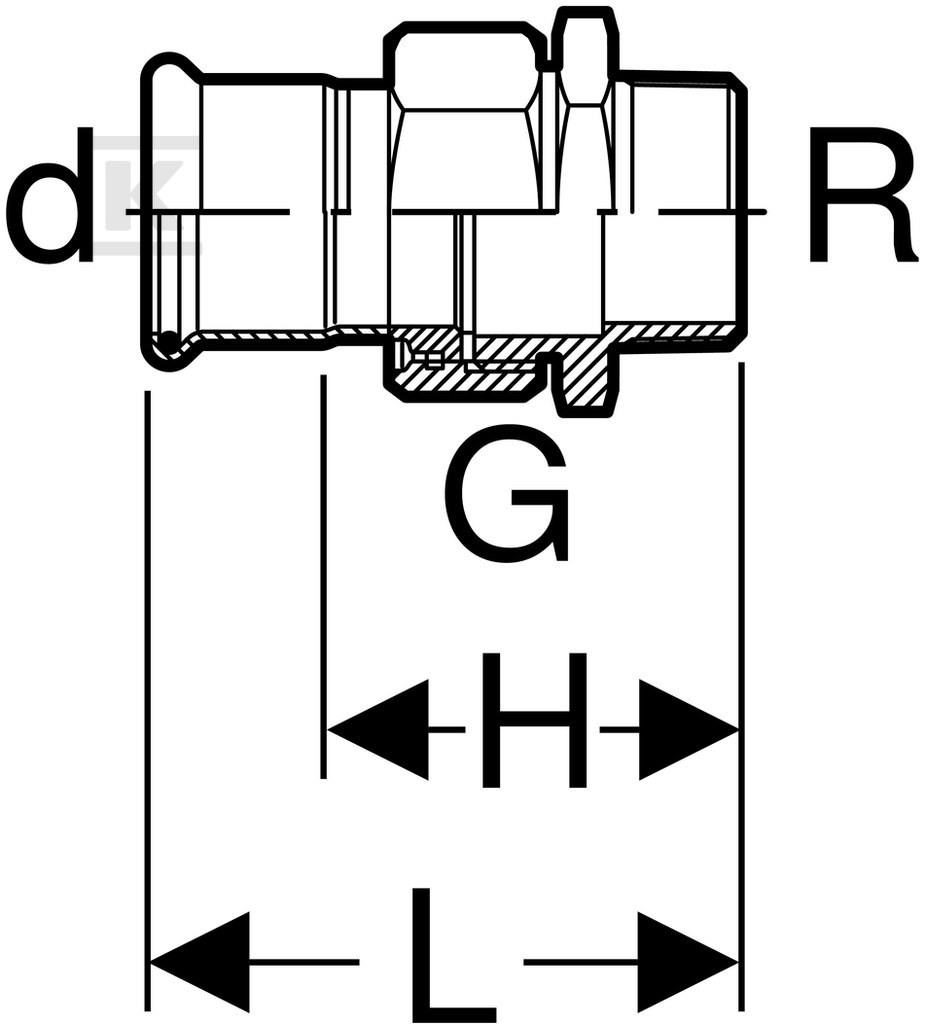

Proste, proste połączenie przejściowe do systemu Geberit Mapress C-Stahl łączy rurę stalową o średnicy zewnętrznej 22 mm z gwintem zewnętrznym gazowym stożkowym BSPT-R 3/4". Wykonane jako element prosty z kątem łuku 0 °, służy do przejścia z połączenia prasowego na instalację gwintowaną w instalacjach grzewczych, chłodniczych, sprinklerowych i przemysłowych. Mufa zaciskowa po stronie rury i gwint zewnętrzny po stronie armatury tworzą kompaktowy odcinek o całkowitej długości 68 mm, z długością połączenia prasowego 21 mm i długością roboczą 42 mm, a długością części gwintowanej 47 mm.

Budowa i materiały

Oba połączenia wykonane są ze stali St 34.2, gatunek 1.0034, stal niestopowa E195 wg EN 10305. Powierzchnia połączenia 1 i połączenia 2 ma obróbkę stan surowy i zabezpieczenie ocynk galwaniczny/elektrolityczny, co ogranicza korozję w warunkach instalacji zamkniętych. Grubość ścianki połączenia prasowego wynosi 1,5 mm, a konstrukcja zapewnia wysoką wytrzymałość na rozciąganie.

Po stronie rury zastosowano mufę zaciskową z kodem profilu M do szczęk prasujących, po stronie gwintu gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1. Złącze dostarczane jest z uszczelkami, w tym uszczelką z kauczuku butylowego CIIR w kolorze czarnym oraz płaską uszczelką z EPDM. Mufa prasowana ma przezroczystą zaślepkę ochronną, a element jest zaślepiony fabrycznie.

Zastosowanie i warunki pracy

Złącze przeznaczone jest do systemu Geberit Mapress C-Stahl, czyli rur systemowych ze stali węglowej. Sprawdzi się w instalacjach grzewczych i chłodniczych z wodą bez środka zapobiegającego zamarzaniu oraz ze środkiem zapobiegającym zamarzaniu, w wodzie ciepłowniczej do 120 °C, w mokrych instalacjach tryskaczowych oraz w instalacjach przemysłowych, w tym w budownictwie okrętowym.

Zakres pracy to temperatura 0-120 °C i maksymalne ciśnienie robocze 16 bar. Producent wskazuje, że element nie jest przeznaczony do wody przeznaczonej do spożycia przez ludzi. Wersje przeznaczone do kontaktu z wodą pitną mają być stopniowo zastępowane materiałami bez zawartości ołowiu.

Montaż i bezpieczeństwo połączenia

Połączenie prasowe jest szczelne dopiero po zaprasowaniu. Wskaźnik zaciśnięcia pozwala kontrolować prawidłowe wykonanie połączenia. Prasowanie wykonuje się szczękami z konturem M, standardowo dla średnic 12-35 mm, co w przypadku 22 mm zapewnia szybki montaż bez lutowania i spawania.
