Śrubunek przejściowy Geberit Mapress C-Stahl z gwintem zewnętrznym: d=35mm, R=1 1/4'' 25338

Przejściowy śrubunek zaprasowywany do instalacji stalowych Mapress C-Stahl

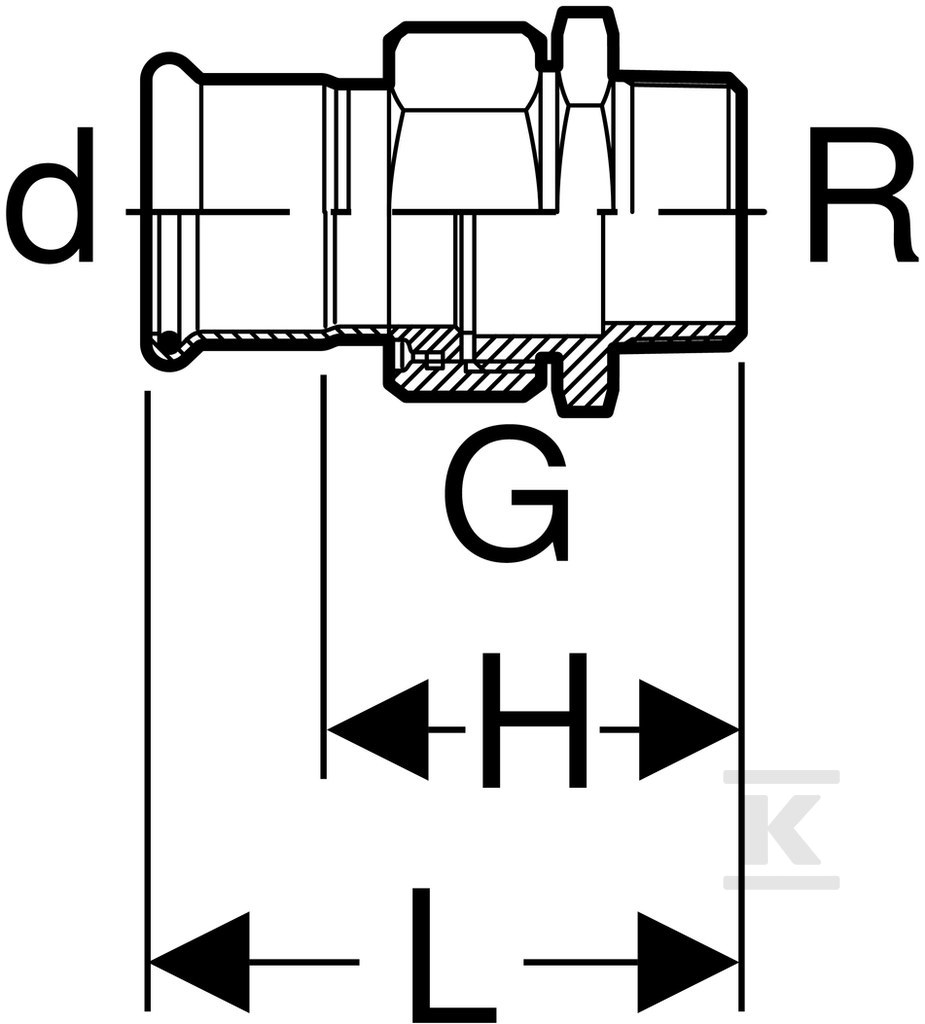

Prosty śrubunek przejściowy łączy rurę systemową o średnicy zewnętrznej 35 mm z gwintem zewnętrznym gazowym stożkowym 1 1/4 cala. Wykonanie w stali niestopowej 1.0034 E195, w wersji ocynkowanej galwanicznie/elektrolitycznie na zewnątrz, zapewnia trwałość w instalacjach wodnych i grzewczych. Połączenie 1 to mufa zaciskowa z profilem M, połączenie 2 to gwint BSPT-R zgodny z ISO 7-1 / EN 10226-1. Całość ma długość 80 mm, długość roboczą połączenia 1 58 mm i jest przeznaczona do zaprasowania, po którym uzyskuje szczelność. Wskaźnik zaciśnięcia sygnalizuje poprawne wykonanie połączenia, a niezaprasowana mufa pozostaje nieszczelna.

Budowa i materiały

Korpus wykonano ze stali St 34.2 1.0034, zarówno dla mufy zaciskowej, jak i części gwintowanej. Zewnętrzna powierzchnia obu połączeń ma zabezpieczenie ocynk galwaniczny/elektrolityczny, a obróbka to stan surowy. Ścianka połączenia 1 ma grubość 1,5 mm, a profil zaciskowy M jest wspólny dla obu stron. Uszczelnienie zapewnia czarna uszczelka z CIIR oraz płaska uszczelka z EPDM. W konstrukcji zastosowano mosiężną nakrętkę i przejściową złączkę z brązu. Mufa zaprasowywana dostarczana jest z przezroczystą zaślepką ochronną. Wysoka wytrzymałość na rozciąganie i prosty kształt 0° ułatwiają montaż w prostych odcinkach instalacji.

Zastosowanie i warunki pracy

Śrubunek przeznaczony jest do wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu oraz z takim środkiem, do wody ciepłowniczej do 120 °C, a także do instalacji tryskaczowych mokrych i sprinklerów mokrych. Sprawdzi się w instalacjach domowych, przemysłowych i w budownictwie okrętowym. Zgodnie z kartą systemu dopuszczalne jest zastosowanie do sprężonego powietrza o klasie czystości oleju 0-3 oraz do gazów obojętnych, np. azotu. Nominalna średnica wewnętrzna połączenia gwintowanego to 1 1/4 cala, a nominalna średnica połączenia 1 to DN 32. Długość połączenia 1 wynosi 26 mm, długość połączenia 2 54 mm.

Montaż i parametry użytkowe

Montaż odbywa się metodą prasowania, co gwarantuje szczelność dopiero po dociśnięciu mufy. Kod profilu M pozwala na użycie standardowych szczęk zaciskowych Mapress. Gwint zewnętrzny gazowy stożkowy BSPT-R zapewnia kompatybilność z armaturą i elementami z gwintem stożkowym. Produkt jest elementem systemowym, nie jest modelem redukcyjnym i nie posiada zaworu spustowego ani odpowietrznika. Dzięki ocynkowi zewnętrznemu i materiałom uszczelniającym CIIR i EPDM połączenie zachowuje szczelność w typowych warunkach pracy instalacji grzewczych, chłodniczych i przeciwpożarowych.
