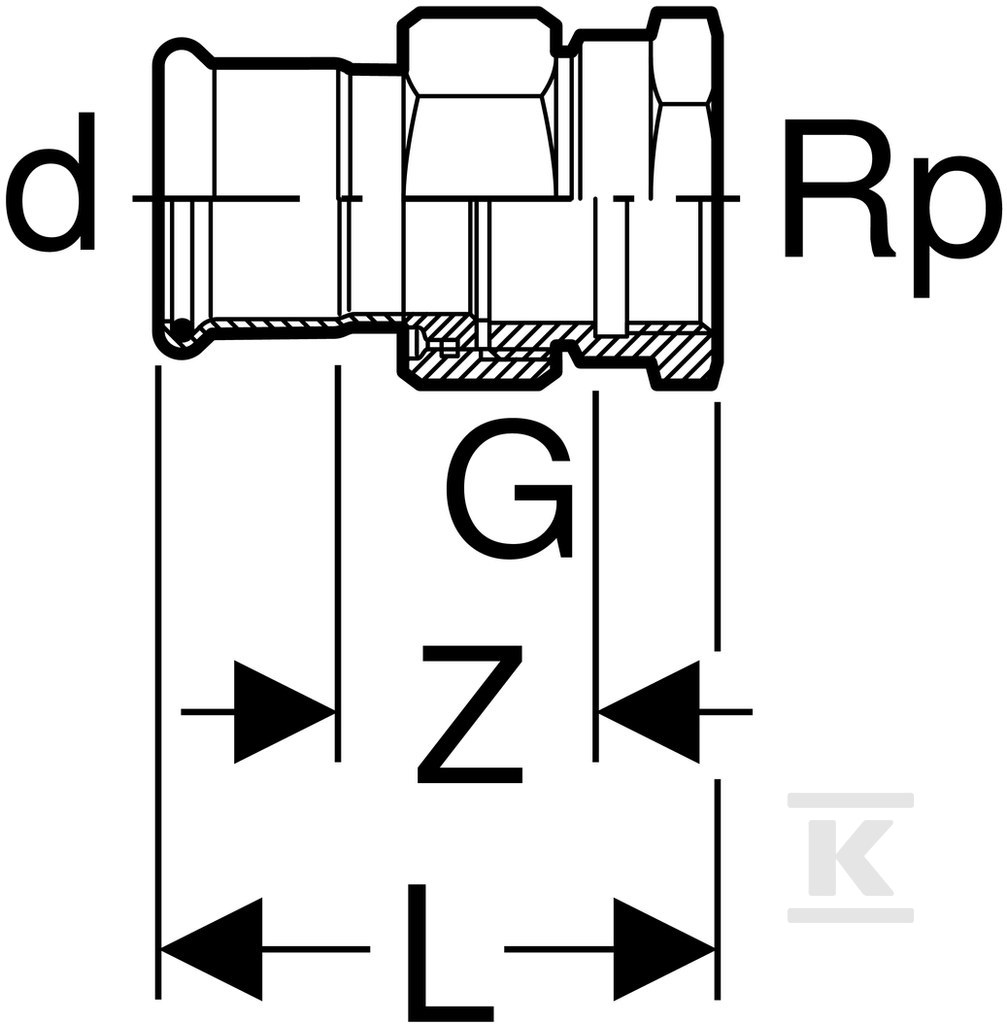

Śrubunek przejściowy Geberit Mapress Edelstahl z gwintem wewnętrznym, nakrętką ze stali CrNi (FKM niebieski): d=18mm, Rp=3/4'' 50634

Przejściowy śrubunek zaprasowywany ze stali CrNiMo 1.4401 z gwintem wewnętrznym Rp 3/4"

Przejściowy śrubunek zaprasowywany łączy rurę systemową Mapress Edelstahl o średnicy zewnętrznej 18 mm z gwintem wewnętrznym Rp 3/4". Wykonanie proste, bez redukcji, przeznaczone do instalacji przemysłowych, solarnych i okrętowych, gdzie wymagane jest pewne połączenie mufy zaciskowej ze standardowym gwintem rurowym. Stalowa nakrętka CrNi i uszczelnienie FKM niebieskie zapewniają szczelność w szerokim zakresie mediów, a wskaźnik zaciśnięcia ułatwia kontrolę prawidłowego zaprasowania na budowie.

Konstrukcja i materiały

Oba połączenia wykonane są ze stali nierdzewnej 316, gatunek 1.4401, CrNiMo steel wg EN 10088, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Połączenie 1 to mufa zaciskowa do rury systemowej DN 15, d 18 mm, ze ścianką 1 mm i długością roboczą 13 mm. Połączenie 2 to gwint wewnętrzny 3/4 cala, długość robocza 13 mm, również ze stali nierdzewnej 316.

Uszczelnienie zapewnia pierścień z FPM/FKM, kauczuk fluorowy, w wersji niebieskiej, oraz płaska uszczelka z FPM w kolorze zielonym. Mufa zaprasowywana dostarczana jest z czarną zaślepką ochronną. Element jest wolny od substancji zakłócających proces lakierowania, LABS-free, co ma znaczenie przy montażu w obiektach z wykończeniami lakierowanymi. Kształt prosty, bez zaworu spustowego i odpowietrznika, z fabrycznie założoną zaślepką.

Zakres zastosowań i media robocze

Śrubunek przeznaczony jest do instalacji z cieczami i gazami technicznymi. Sprawdzi się w instalacjach wody ciepłowniczej do 140 °C, w obiegach nośników ciepła solarnych oraz w technice solarnej. Dopuszczalne są chemikalia i płyny techniczne, oleje mineralne i smarne, paliwa takie jak olej napędowy, a także sprężone powietrze w klasie czystości oleju 0-4.

Zastosowanie obejmuje przemysł, budownictwo okrętowe oraz instalacje gazów przemysłowych, w tym acetylen i gazy ochronne do spawania. Uniwersalność uszczelnienia FKM pozwala na pracę w agresywnym środowisku chemicznym, a odporność stali 1.4401 zapewnia trwałość w warunkach wilgotnych i korozyjnych.

Montaż w systemie Mapress

Produkt jest elementem rury systemowej Mapress Edelstahl, przeznaczonym do zaprasowania. Połączenie mufy zaciskowej z rurą 18 mm realizowane jest standardowym narzędziem do prasowania, a widoczny wskaźnik zaciśnięcia potwierdza wykonanie połączenia. Po stronie gwintowej uzyskuje się szybkie przejście na armaturę lub elementy z gwintem wewnętrznym Rp 3/4".

Brak modelu redukcyjnego oznacza zachowanie nominalnej średnicy DN 15 po stronie rury. Konstrukcja z uszczelkami zapewnia szczelność bez dodatkowych uszczelniaczy na gwincie, a prosty kształt ułatwia prowadzenie instalacji w ograniczonej przestrzeni.
