Śrubunek przejściowy Geberit Mapress Edelstahl z gwintem zewnętrznym, nakrętką ze stali CrNi (FKM niebieski): d=15mm, R=3/4'' 50582

Przejściowy śrubunek zaprasowywany ze stali nierdzewnej 1.4401 z gwintem zewnętrznym R 3/4

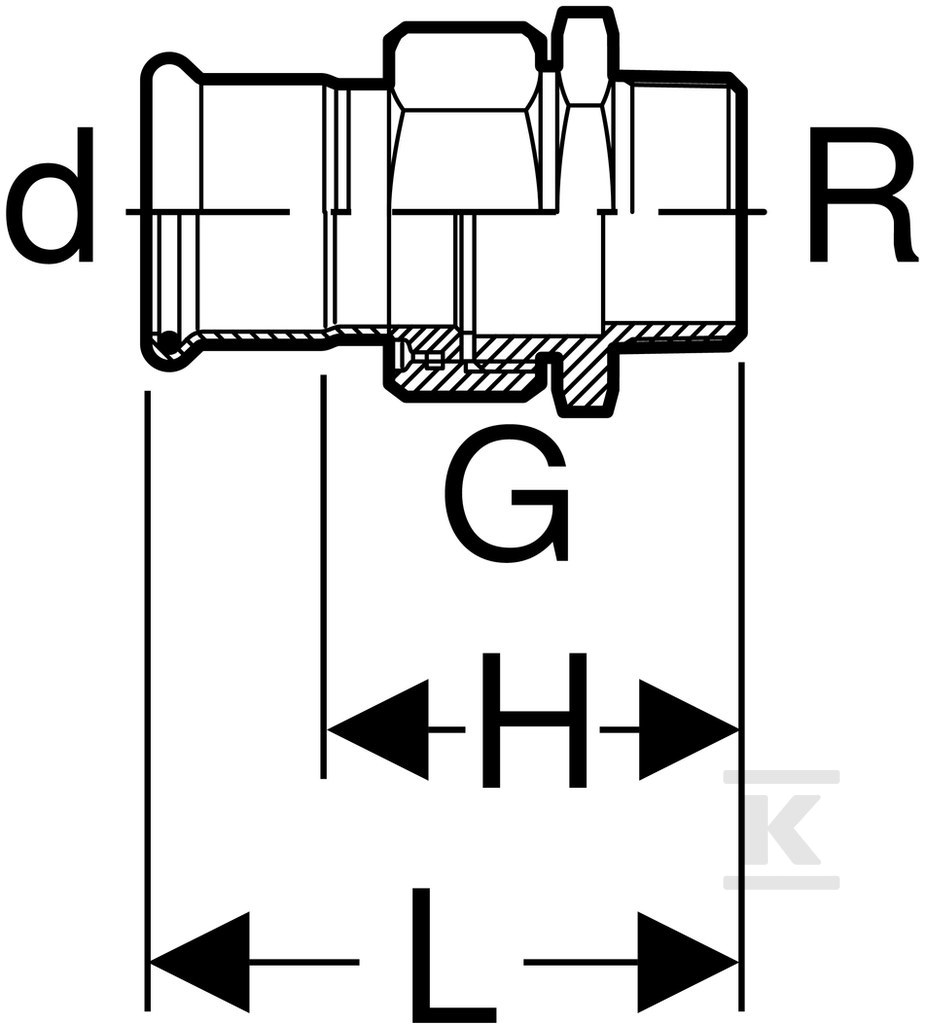

Prosty element przejściowy łączy rurę systemową o średnicy zewnętrznej 15 mm z gwintem zewnętrznym gazowym stożkowym R 3/4 cala. Połączenie 1 to mufa zaciskowa do rur 15 mm, DN 12, wykonana ze stali nierdzewnej 316 gatunku 1.4401. Połączenie 2 to gwint zewnętrzny BSPT-R zgodny z ISO 7-1 / EN 10226-1, również ze stali nierdzewnej 316 1.4401 w stanie surowym. Całość ma długość 46 mm i długość roboczą 46 mm, grubość ścianki połączenia 1 wynosi 1 mm. Uszczelnienie zapewnia pierścień z kauczuku fluorowego FPM/FKM w wersji niebieskiej, a w konstrukcji zastosowano płaską uszczelkę FPM zieloną. Mufa zaprasowywana jest dostarczana z czarną zaślepką ochronną, a nakrętka opaskowa wykonana jest ze stali CrNi.

Budowa i materiały

Konstrukcja jest prosta, nieredukcyjna i zaślepiona po stronie gwintu. Oba połączenia wykonano ze stali nierdzewnej 316, gatunek 1.4401 CrNiMo wg EN 10088, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Mufa zaciskowa przeznaczona jest do rur systemowych i współpracuje z uszczelkami. Wskaźnik zaciśnięcia pozwala odczytać prawidłowe wykonanie połączenia prasowego. Element jest wolny od substancji zakłócających proces lakierowania LABS-frei. Uszczelka z FKM niebieska zapewnia odporność chemiczną, a płaska uszczelka FPM zielona stabilizuje szczelność w połączeniu zaprasowywanym.

Zakres zastosowań i media

Śrubunek przeznaczony jest do instalacji przemysłowych, solarnych i okrętowych, gdzie wymagana jest odporność na agresywne media i wysokie temperatury. Sprawdzi się w instalacjach:

• chemikaliów i płynów technicznych
• wody ciepłowniczej do 140 °C
• nośników ciepła w technice solarnej
• olejów mineralnych i smarnych
• paliw, w tym oleju napędowego
• sprężonego powietrza w klasie czystości oleju 0-4
• gazów przemysłowych, np. acetylenu i gazów ochronnych do spawania

Dzięki stali 1.4401 i uszczelnieniu FKM element zachowuje szczelność w instalacjach do cieczy i gazów, w tym w budownictwie okrętowym i przemyśle.

Montaż i parametry użytkowe

Połączenie 1 to mufa zaciskowa do rury 15 mm, DN 12, z długością 46 mm. Połączenie 2 to gwint zewnętrzny gazowy stożkowy R 3/4 cala, 20, o długości 46 mm. Stal nierdzewna 316 1.4401 zapewnia odporność korozyjną w środowiskach wilgotnych i chemicznie agresywnych. Uszczelka FKM niebieska i płaska uszczelka FPM zielona współpracują z nakrętką ze stali CrNi, co ułatwia montaż i demontaż przy przejściu na armaturę gwintowaną. Brak zaworu spustowego i odpowietrznika utrzymuje konstrukcję kompaktową i przeznaczoną wyłącznie do połączenia rura - gwint.
