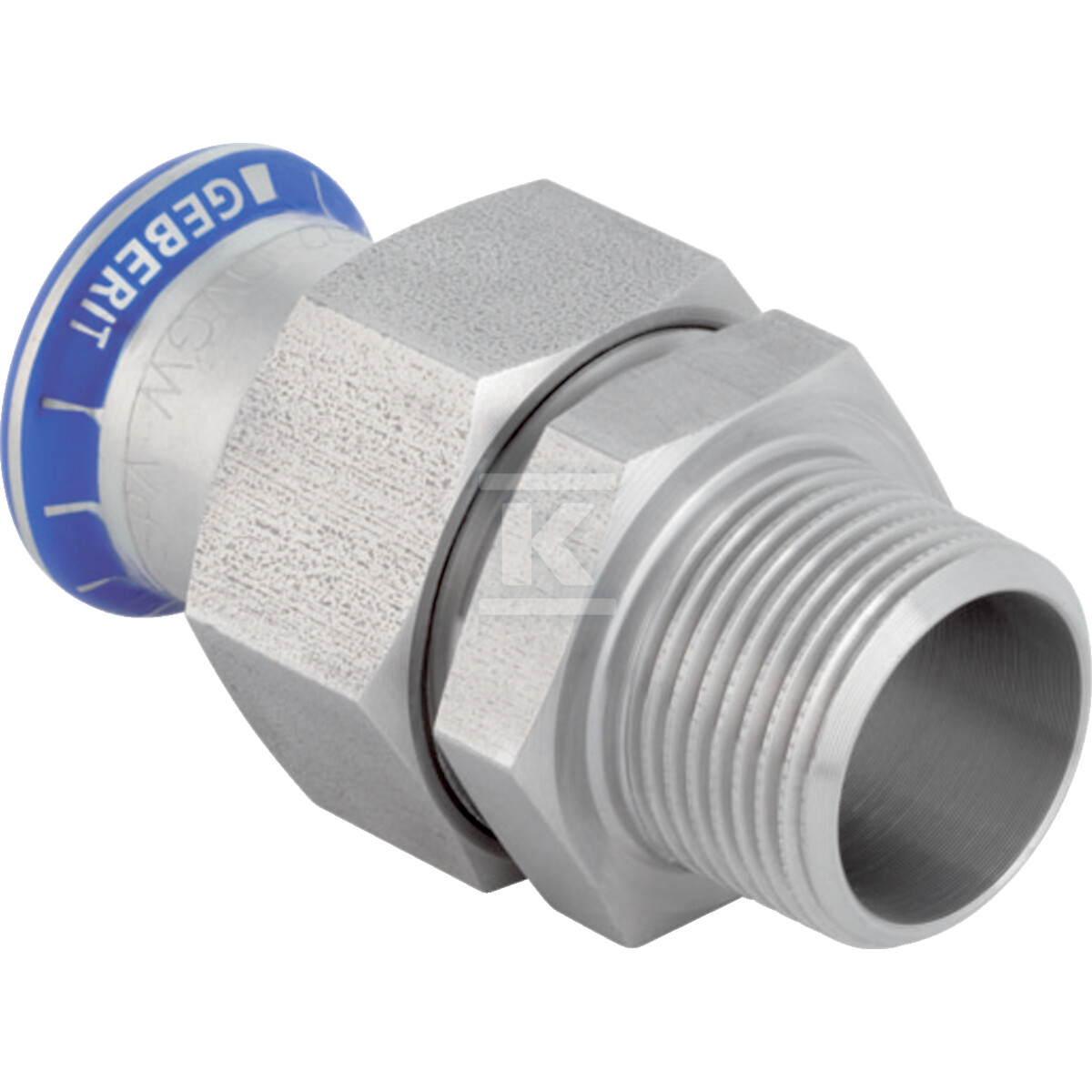

Śrubunek przejściowy Geberit Mapress Edelstahl z gwintem zewnętrznym, nakrętką ze stali CrNi (FKM niebieski): d=35mm, R=1 1/4'' 50589

Przejściowe połączenie zaprasowywane ze stali nierdzewnej 1.4401 z gwintem zewnętrznym R 1 1/4"

Przejściowy śrubunek systemu Geberit Mapress Edelstahl łączy rurę systemową o średnicy zewnętrznej 35 mm z gwintem zewnętrznym gazowym stożkowym R 1 1/4 cala. Prosty kształt zapewnia bezpośrednie przejście z mufy zaciskowej DN 32 na gwint BSPT-R zgodny z ISO 7-1 / EN 10226-1. Całość wykonana jest ze stali nierdzewnej 316 gatunku 1.4401 CrNiMo, z uszczelnieniem FKM w kolorze niebieskim. Długość elementu wynosi 59 mm, a długość robocza połączenia gwintowanego również 59 mm. Rozwiązanie przeznaczone jest do instalacji przemysłowych, solarnych i okrętowych, gdzie wymagana jest odporność na media agresywne i wysokie temperatury.

Budowa, materiały i zabezpieczenia

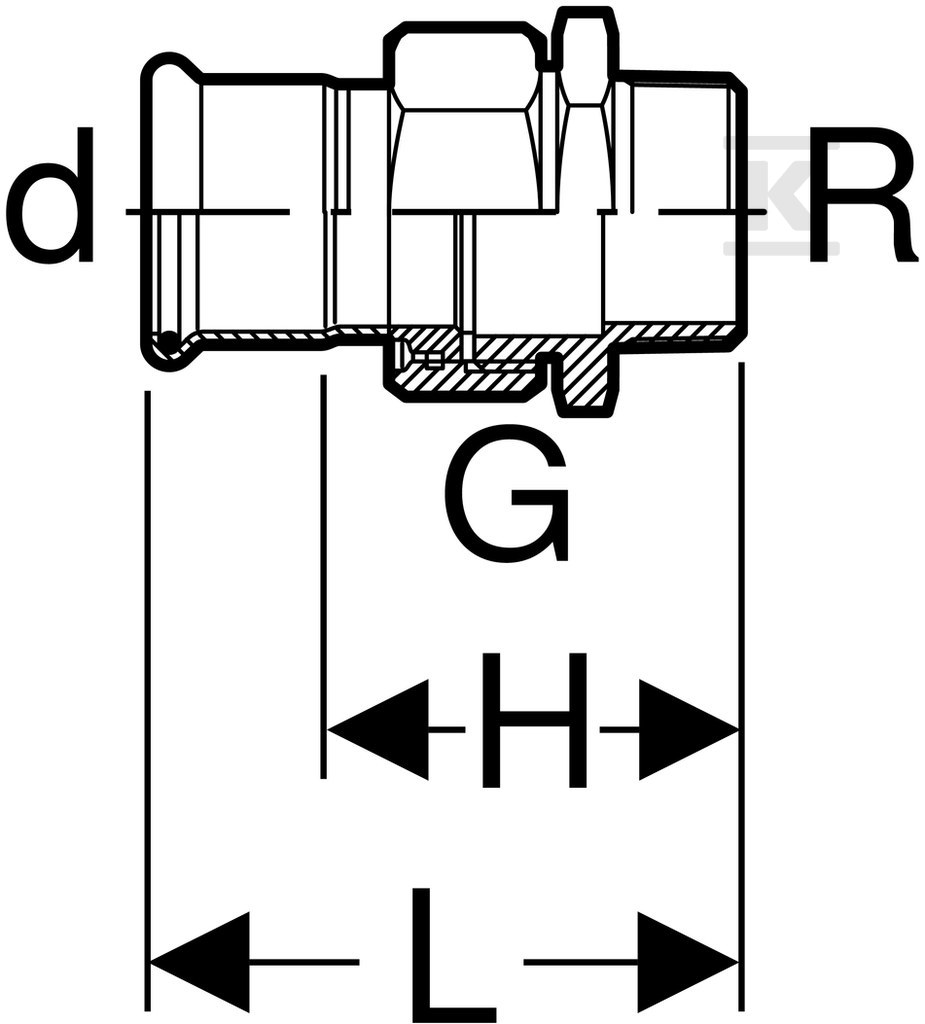

Połączenie 1 to mufa zaciskowa do rury systemowej o średnicy zewnętrznej 35 mm i nominalnej DN 32, ze ścianką 1.5 mm. Połączenie 2 to gwint zewnętrzny gazowy stożkowy BSPT-R 1 1/4 cala, o powierzchni w stanie surowym. Zarówno korpus mufy, jak i część gwintowana wykonane są ze stali nierdzewnej 316 gatunku 1.4401 CrNiMo, również w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Nakrętka obejściowa jest ze stali nierdzewnej.

Uszczelnienie zapewnia pierścień z kauczuku fluorowego FPM/FKM w kolorze niebieskim oraz płaska uszczelka z FPM w kolorze zielonym. Mufa zaprasowywana dostarczana jest z czarną zaślepką ochronną. Konstrukcja jest wolna od substancji zakłócających proces lakierowania LABS. Wskaźnik zaciśnięcia pozwala od razu ocenić prawidłowość wykonania połączenia prasowego. Element nie jest modelem redukcyjnym, nie posiada odpowietrznika ani zaworu spustowego.

Zastosowania i warunki pracy

Śrubunek przeznaczony jest do pracy z cieczami i gazami technicznymi w instalacjach przemysłowych, solarnych oraz w budownictwie okrętowym. Dopuszczalne zastosowania obejmują:

• wodę ciepłowniczą do 140 °C,
• nośniki ciepła w technice solarnej,
• chemikalia i płyny techniczne,
• oleje mineralne i smarne,
• paliwa, w tym olej napędowy,
• sprężone powietrze w klasie czystości oleju 0-4,
• gazy przemysłowe takie jak acetylen i gazy ochronne do spawania.

Odporność materiału 1.4401 oraz uszczelnienia FKM pozwala na stosowanie w środowiskach agresywnych, przy zmiennych temperaturach i ciśnieniach typowych dla instalacji przemysłowych i solarnych.

Montaż i identyfikacja

Element współpracuje z rurą systemową Mapress Edelstahl i montowany jest metodą prasowania. Systemowa mufa zaciskowa zapewnia szczelne połączenie po dociśnięciu, a wskaźnik zaciśnięcia sygnalizuje poprawne wykonanie operacji. Prosty, nieredukcyjny kształt ułatwia prowadzenie instalacji w linii prostej. Gwint zewnętrzny BSPT-R umożliwia połączenie z armaturą i elementami gwintowanymi bez dodatkowych przejściówek.
