Śrubunek Geberit Mapress Edelstahl: d=18mm 35321

Śrubunek zaprasowywany ze stali nierdzewnej 1.4401 do rur 18 mm

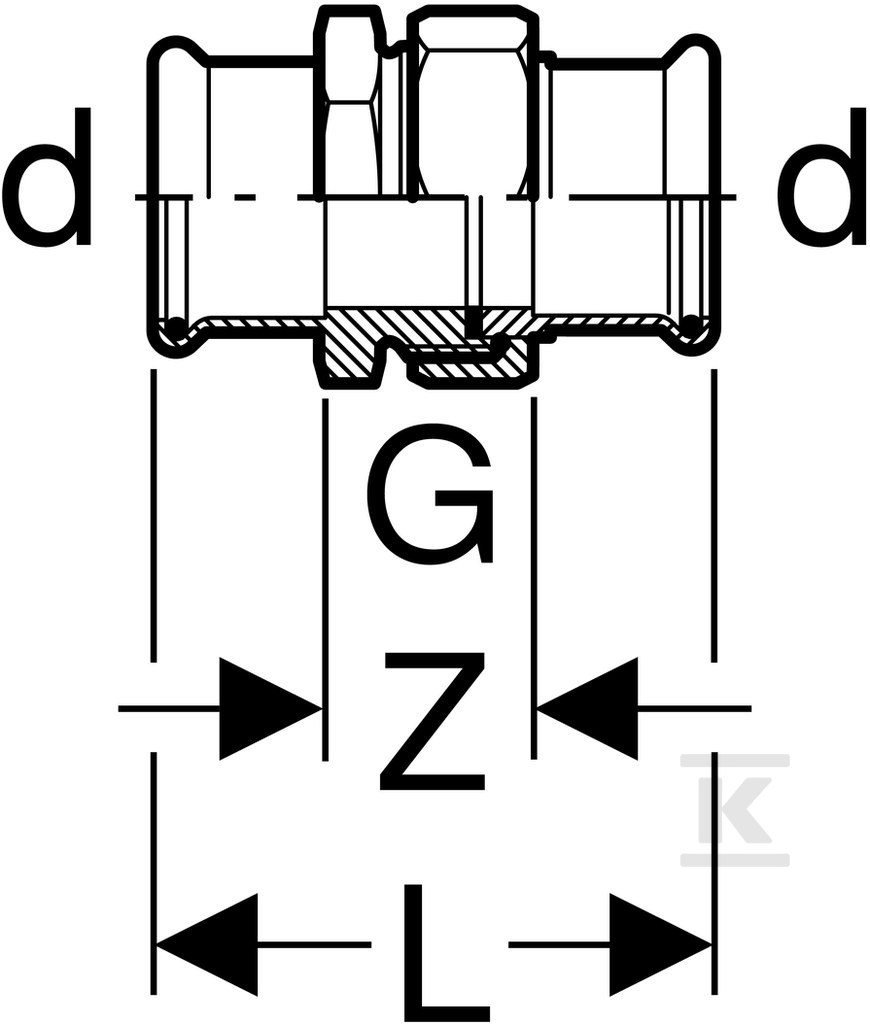

Prosty, dwustronny śrubunek zaprasowywany przeznaczony do połączeń rurowych w instalacjach z rurami o średnicy zewnętrznej 18 mm. Oba końce wykonane jako mufa zaciskowa DN 15 z profilem M do szczęk zaciskowych, co zapewnia kompatybilność z systemem Geberit Mapress Edelstahl. Całkowita długość elementu to 69 mm, a długość połączenia wynosi 34,5 mm przy długości roboczej 14,5 mm. Grubość ścianki połączenia to 1 mm, a konstrukcja charakteryzuje się wysoką wytrzymałością na rozciąganie.

Konstrukcja i materiały

Korpus wykonany jest ze stali nierdzewnej CrNiMo 1.4401 zgodnej z EN 10088, w gatunku 316, w stanie surowym bez dodatkowej obróbki powierzchni. Stal zapewnia odporność na korozję w środowiskach wodnych i chemicznych. Nakrętka wykonana jest z mosiądzu, a uszczelnienie tworzą dwie strefy: pierścień uszczelniający z CIIR w kolorze czarnym oraz płaska uszczelka z EPDM. Mufa zaprasowywana wyposażona jest w przezroczystą zaślepkę ochronną. Wskaźnik zaciśnięcia sygnalizuje, że połączenie jest szczelne dopiero po zaprasowaniu, co ogranicza ryzyko montażu niedokończonego.

Zakres zastosowań i warunki pracy

Element przeznaczony jest do pracy z płaską uszczelką EPDM w zakresie temperatury medium 0 °C do 100 °C. Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar. Dzięki temu nadaje się do instalacji z zimną i ciepłą wodą, wodą chłodzącą i grzewczą bez środka zapobiegającego zamarzaniu, wodą produkcyjną i procesową oraz wodą uzdatnioną. Dopuszczalne jest zastosowanie z wodą deszczową o współczynniku pH ? 5,5 oraz ze ściekami szarymi i czarnymi o pH ? 5,5. Śrubunek sprawdza się w instalacjach tryskaczowych mokrych, do chemikaliów i płynów technicznych, sprężonego powietrza klasy czystości oleju 0-3, podciśnienia, gazów obojętnych takich jak azot oraz gazów przemysłowych w tym acetylenu i gazów ochronnych do spawania. Stosowany jest w instalacjach domowych, przemysłowych i w budownictwie okrętowym.

Montaż i bezpieczeństwo użytkowania

Kształt prosty z kątem łuku 0 ° ułatwia prowadzenie przewodu w linii prostej. Oba połączenia mają identyczne parametry DN 15 i średnicę zewnętrzną rury 18 mm, bez redukcji. Kod profilu M pozwala na użycie standardowych szczęk zaprasowywanych. Połączenie nie jest szczelne przed zaprasowaniem, co wymusza prawidłowy montaż i eliminuje nieszczelności wynikające z pominięcia operacji prasowania. Brak odpowietrznika i zaworu spustowego oznacza, że element pełni wyłącznie funkcję łączącą z uszczelnieniem mechanicznym.
