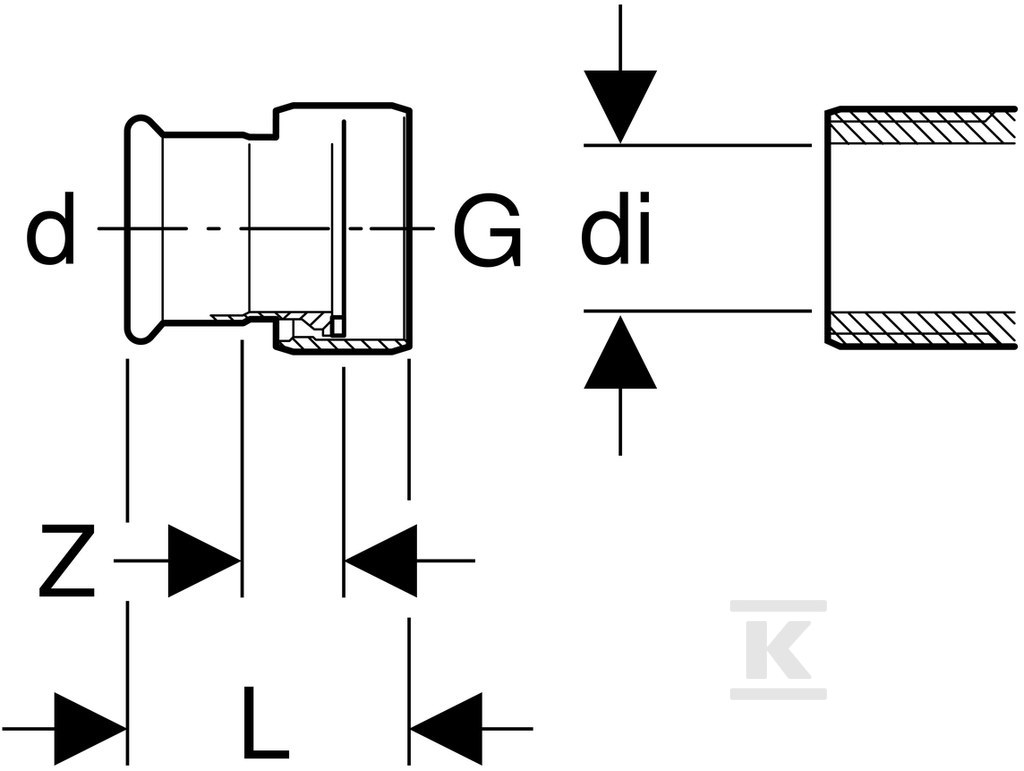

Złączka przejściowa Geberit Mapress Edelstahl z nakrętką: d=15mm, di=13mm, G=3/4'' 35032

Przejście zaprasowywane 15 mm na gwint wewnętrzny 3/4" ze stali nierdzewnej 1.4401

Proste złącze przejściowe łączy rurę systemową ze stali nierdzewnej o średnicy zewnętrznej 15 mm z gwintem wewnętrznym 3/4". Połączenie 1 to mufa zaciskowa z profilem M, połączenie 2 to nakrętka złącza. Całość ma kształt prosty, kąt 0°, długość całkowitą 37 mm i jest przeznaczona do instalacji, w których potrzebne jest szczelne, trwałe przejście na armaturę z gwintem wewnętrznym.

Konstrukcja, materiały i zabezpieczenie połączenia

Mufa zaprasowywana i korpus wykonane są ze stali CrNiMo 1.4401 wg EN 10088, czyli stali nierdzewnej 316. Powierzchnia połączeń pozostaje w stanie surowym. Nakrętka złącza wykonana jest z mosiądzu. Uszczelnienie zapewnia pierścień z CIIR czarny oraz płaska uszczelka z EPDM. Mufa posiada przezroczystą zaślepkę ochronną.

Połączenie staje się szczelne dopiero po zaprasowaniu, co sygnalizuje wskaźnik zaciśnięcia. Wskaźnik pozwala odróżnić element niezaprasowany od prawidłowo zamontowanego. Długość połączenia 1 wynosi 20 mm, długość połączenia 2 wynosi 17 mm, a długość robocza obu stron to 5,5 mm. Grubość ścianki połączenia 1 to 1 mm. Konstrukcja deklaruje wysoką wytrzymałość na rozciąganie.

Zakres zastosowań i warunki pracy

Złącze nadaje się do instalacji domowych, przemysłowych i budownictwa okrętowego. Z uszczelką płaską EPDM dopuszczalna temperatura medium to 0-100 °C.

Stosowanie w cieczach:

• zimna i ciepła woda pitna
• woda chłodząca i grzewcza bez środka zapobiegającego zamarzaniu
• woda produkcyjna i procesowa
• woda uzdatniona
• woda deszczowa przy pH ? 5,5
• ścieki szare i czarne przy pH ? 5,5
• woda do tryskacza w układzie mokrym

Stosowanie w gazach i mediach technicznych:

• chemikalia i płyny techniczne
• sprężone powietrze klasy czystości oleju 0-3
• podciśnienie
• gazy obojętne, np. azot
• gazy przemysłowe, np. acetylen, gazy ochronne do spawania

Element przeznaczony jest wyłącznie do gwintu o średnicy wewnętrznej ? di. Dla tego wykonania di wynosi 13 mm, co oznacza, że nakrętka współpracuje z gwintem wewnętrznym 3/4" przy zachowaniu tej granicy.

Montaż i parametry eksploatacyjne

Połączenie 1 przyjmuje rurę systemową 15 mm z profilem M do szczęk zaciskowych. Połączenie 2 to nakrętka złącza z nominalną średnicą połączenia 3/4 cala, 20. Rura systemowa i mufa zaprasowywana tworzą trwałe połączenie mechaniczne po prasowaniu.

Dzięki stali 1.4401 element zachowuje odporność w środowiskach agresywnych, a zestaw uszczelek CIIR i EPDM zapewnia szczelność w szerokim zakresie temperatur. Konstrukcja prosta ułatwia montaż w ciasnych przestrzeniach, a wskaźnik zaciśnięcia ogranicza ryzyko pominięcia zaprasowania.
