Złączka przejściowa Geberit Mapress Edelstahl z nakrętką ze stali CrNi: d=15mm, di=13mm, G=3/4'' 35132

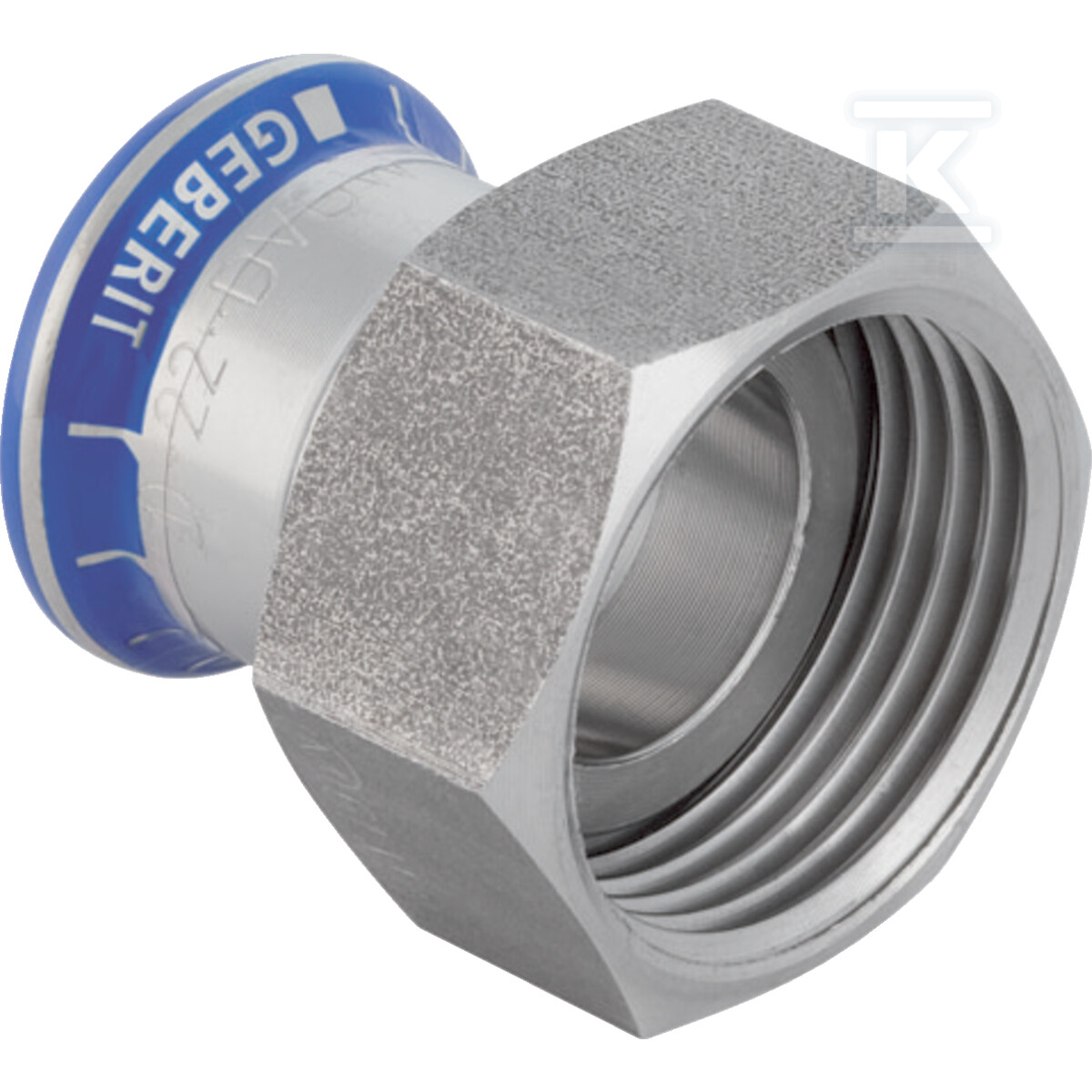

Przejściówka zaprasowywana ze stali CrNiMo do rur 15 mm z nakrętką G 3/4"

Prosta przejściówka zaprasowywana łączy rurę systemową o średnicy zewnętrznej 15 mm z armaturą lub elementem wyposażonym w gwint wewnętrzny G 3/4". Połączenie 1 to mufa zaciskowa profilu M, połączenie 2 to nakrętka złącza ze stali CrNi. Całość ma długość 37 mm i jest przeznaczona do instalacji, w których wymagana jest szczelność dopiero po zaprasowaniu. Wskaźnik zaciśnięcia sygnalizuje prawidłowe wykonanie połączenia, a przezroczysta zaślepka ochronna zabezpiecza mufę przed zanieczyszczeniami do momentu montażu.

Konstrukcja i materiały

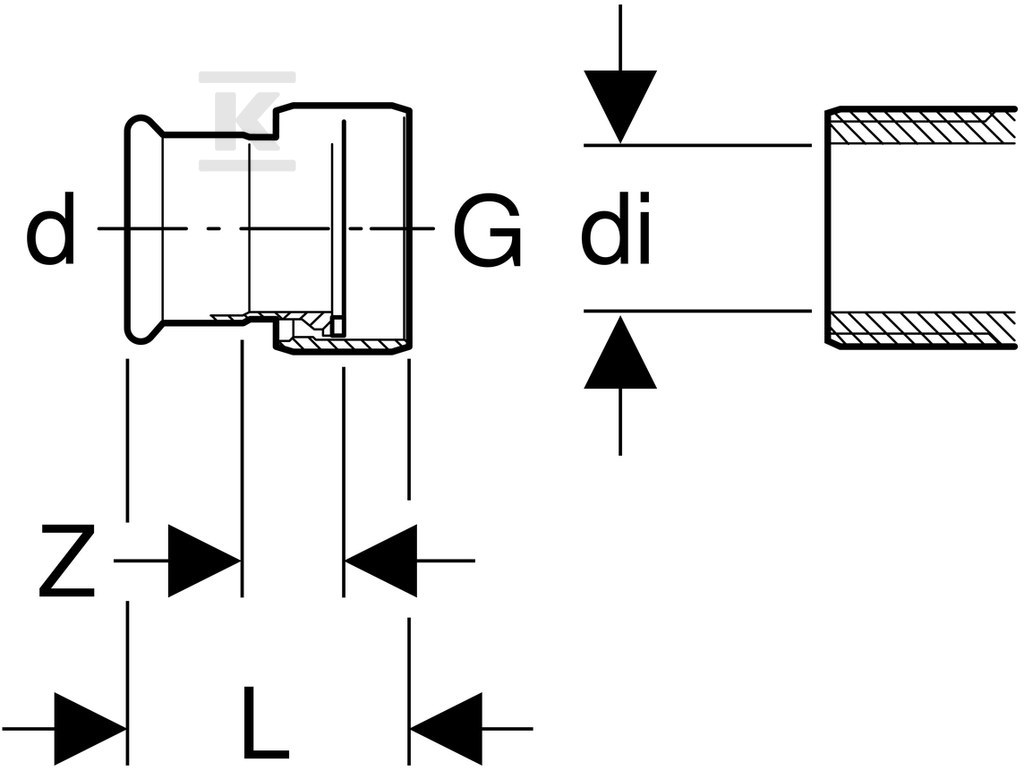

Oba elementy wykonane są ze stali nierdzewnej 316, gatunek 1.4401 CrNiMo wg EN 10088, w stanie surowym bez dodatkowej obróbki powierzchni. Mufa zaprasowywana ma długość 20 mm, długość robocza 5,5 mm, grubość ścianki 1 mm i średnicę nominalną DN 12. Nakrętka złącza ma długość 17 mm, długość robocza 5,5 mm, a średnica nominalna połączenia 2 to 3/4 cala, przy średnicy wewnętrznej di 13 mm. Złącze jest zaślepione, proste, kąt łuku 0°, z uszczelkami. Uszczelka pierścieniowa z czarnego CIIR zapewnia uszczelnienie po zaprasowaniu, a płaska uszczelka z EPDM współpracuje z nakrętką. Konstrukcja zapewnia wysoką wytrzymałość na rozciąganie i jest odporna na korozję w typowych warunkach instalacji wodnych i przemysłowych.

Zastosowania i media robocze

Złącze sprawdza się w instalacjach domowych, przemysłowych i w budownictwie okrętowym. Dopuszczalne media obejmują:

• zimną i ciepłą wodę użytkową, wodę chłodząco-grzewczą z dodatkiem lub bez środka zapobiegającego zamarzaniu,
• wodę ciepłowniczą do 120 °C oraz parę nasyconą do 120 °C,
• wodę produkcyjną i procesową, wodę uzdatnioną,
• wodę deszczową i ścieki szare oraz czarne przy pH ? 5,5,
• instalacje tryskaczowe mokre,
• chemikalia i płyny techniczne,
• sprężone powietrze klasy czystości oleju 0-3, podciśnienie,
• gazy obojętne, np. azot, oraz gazy przemysłowe, np. acetylen i gazy ochronne do spawania.

Przeznaczone wyłącznie do gwintu o średnicy wewnętrznej ? di 13 mm.

Montaż i warunki pracy

Montaż wykonuje się jako połączenie zaprasowywane. Połączenie jest celowo nieszczelne przed zaprasowaniem, co pozwala na kontrolę prawidłowego osadzenia rury. Po zaprasowaniu uzyskuje się szczelne, trwałe połączenie proste bez konieczności dodatkowych uszczelniaczy na gwincie. Rura systemowa z kodem profilu M wymaga szczęk zaciskowych dedykowanych do systemu Mapress Edelstahl. Złącze pracuje w zakresie temperatur zgodnym z uszczelką EPDM 0-100 °C w typowych warunkach, a w układach ciepłowniczych do 120 °C zgodnie z deklaracją producenta. Masa elementu to ok. 0,072 kg, a wymiar Z wynosi 1,1 cm, co ułatwia planowanie zabudowy w ciasnych przestrzeniach.
