Złączka przejściowa Geberit Mapress Edelstahl z nakrętką: d=15mm, di=26mm, G=1 1/4'' 35072

Przejściowe połączenie zaprasowywane ze złączką nakrętkową do instalacji ze stali nierdzewnej

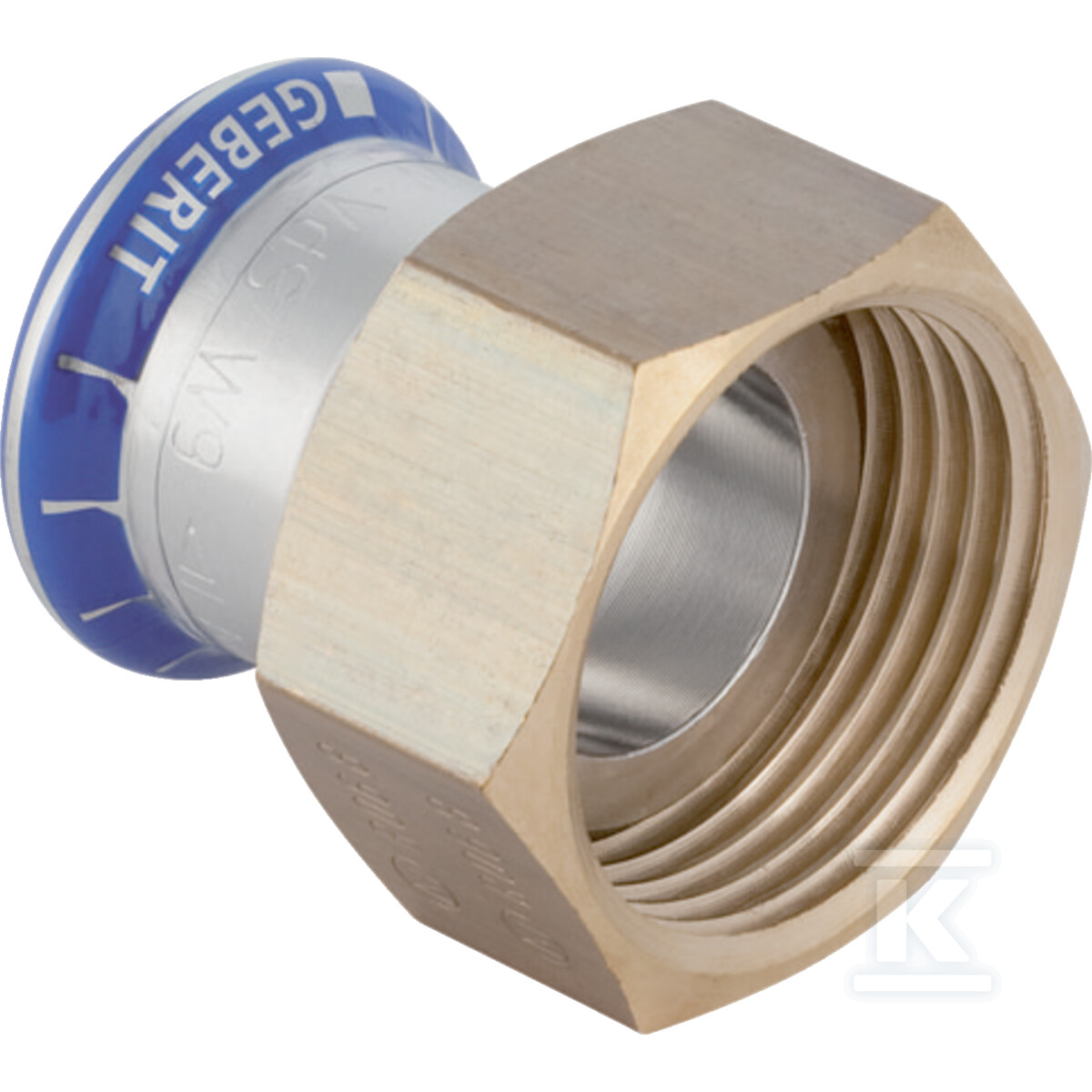

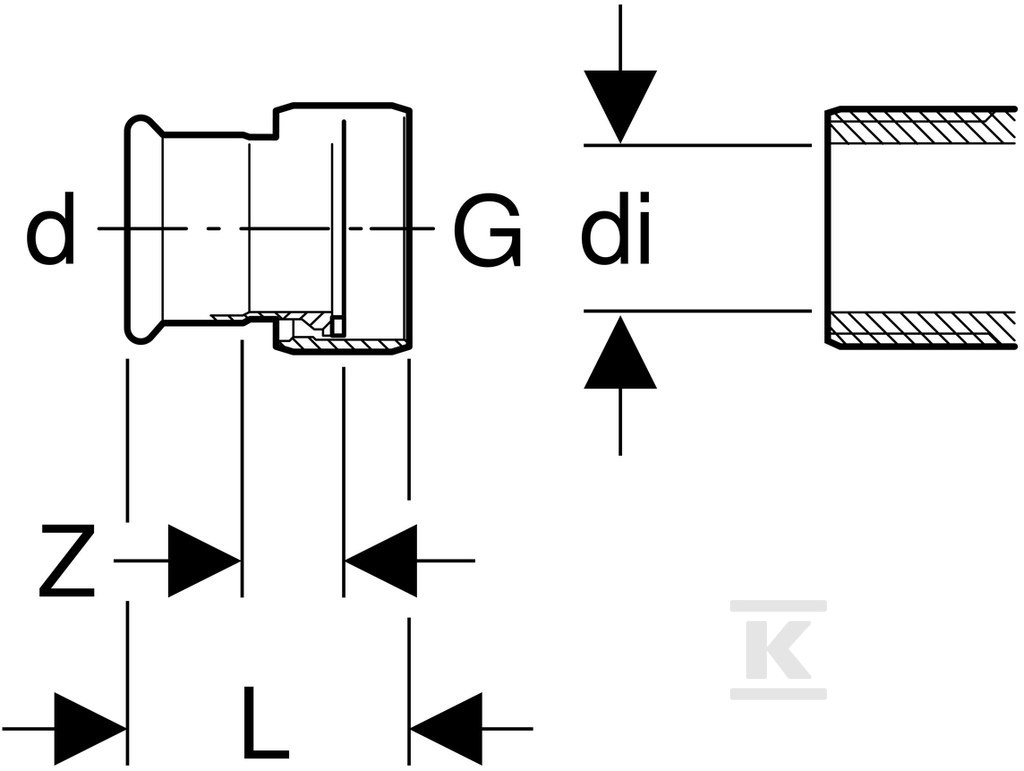

Proste przejście z mufy zaprasowywanej na gwint wewnętrzny z nakrętką umożliwia szybkie podłączenie zaworów, armatury i elementów z gwintem G 1 1/4 cala do rurociągu ze stali nierdzewnej o średnicy zewnętrznej 15 mm. Konstrukcja prosta, bez kolanka, o długości całkowitej 43 mm, przeznaczona jest do rur systemowych Mapress Edelstahl i pracuje z profilem zaciskowym M. Połączenie 1 to mufa zaciskowa DN 12 z długością 20 mm i długością roboczą 6,5 mm, grubością ścianki 1 mm. Połączenie 2 to nakrętka złącza o długości 23 mm i długości roboczej 6,5 mm, nominalnie 1 1/4 cala. Oba elementy wykonane są ze stali nierdzewnej 316, gatunek 1.4401 CrNiMo wg EN 10088, w stanie surowym, bez dodatkowej obróbki powierzchni.

Budowa i materiały

Rdzeń złączki stanowią dwie części ze stali nierdzewnej 316 1.4401, odpornej na korozję w wodzie, ściekach i wielu mediach technicznych. Mufa zaprasowywana ma kod profilu M i jest dostarczana z przezroczystą zaślepką ochronną, która zabezpiecza krawędź przed zabrudzeniem do momentu montażu. Nakrętka złącza wykonana jest z mosiądzu, co ułatwia dociśnięcie do elementu gwintowanego bez uszkodzenia stali. Uszczelnienie zapewnia czarna uszczelka z CIIR oraz płaska uszczelka z EPDM. Wskaźnik zaciśnięcia sygnalizuje, że połączenie staje się szczelne dopiero po zaprasowaniu. Złącze deklaruje wysoką wytrzymałość na rozciąganie i jest przeznaczone wyłącznie do gwintu o średnicy wewnętrznej ? di.

Zastosowanie i zakres pracy

Złącze pracuje z mediami o temperaturze 0-100 °C przy uszczelkach płaskich EPDM. Sprawdzi się w instalacjach z zimną i ciepłą wodą, wodą chłodzącą i grzewczą bez środka zapobiegającego zamarzaniu, wodą produkcyjną i procesową oraz wodą uzdatnioną. Dopuszczalne jest użycie z wodą deszczową o współczynniku pH ? 5,5 oraz ze ściekami szarymi i czarnymi o pH ? 5,5. Konstrukcja nadaje się do tryskaczy mokrych, do chemikaliów i płynów technicznych, do sprężonego powietrza klasy czystości oleju 0-3, do podciśnienia oraz do gazów obojętnych, np. azotu, i gazów przemysłowych, np. acetylenu i gazów ochronnych do spawania. Przeznaczenie obejmuje instalacje domowe, przemysłowe i budownictwo okrętowe.

Montaż i bezpieczeństwo połączenia

Montaż polega na wsunięciu rury o średnicy zewnętrznej 15 mm w mufę zaciskową i zaprasowaniu zgodnie z profilem M. Połączenie nie jest szczelne przed zaprasowaniem, co eliminuje ryzyko przypadkowego uruchomienia instalacji na niedokończonym łączeniu. Przezroczysta zaślepka ochronna na mufie pozwala kontrolować czystość wnętrza przed montażem. Prosty kształt 0 ° ułatwia prowadzenie przewodu w linii prostej, a kompaktowe wymiary pozwalają na pracę w ciasnych przestrzeniach rozdzielczych i przy armaturze.
