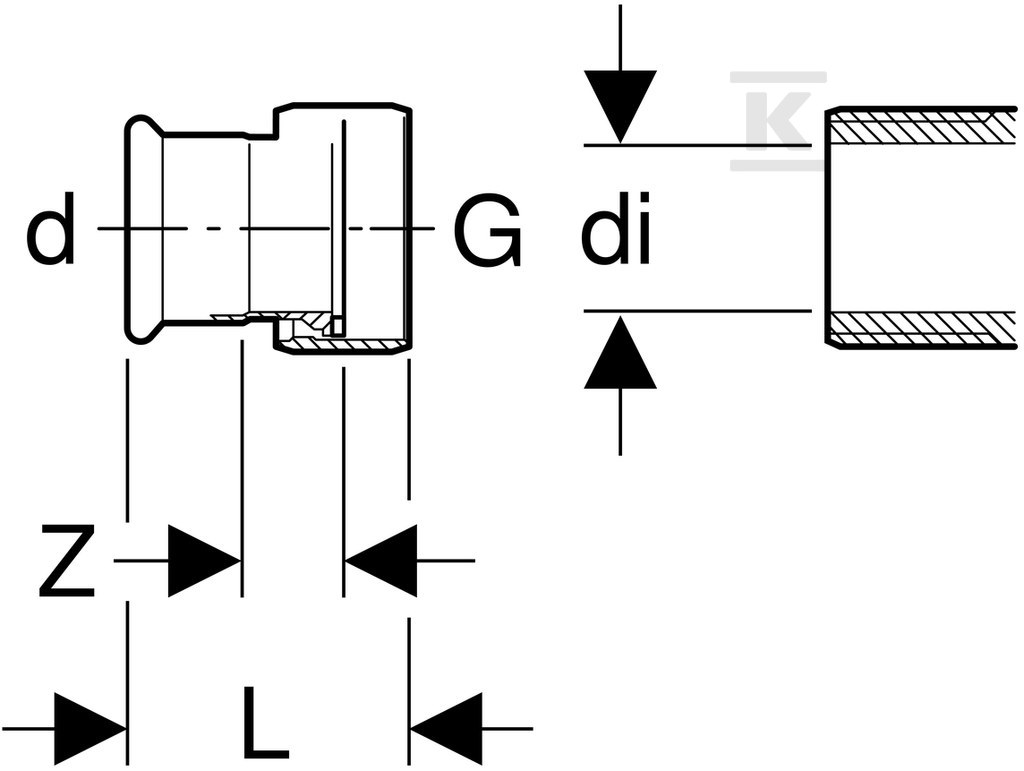

Złączka przejściowa Geberit Mapress Edelstahl z nakrętką: d=18mm, di=13mm, G=3/4'' 35033

Połączenie zaprasowywane ze złączką gwintową 3/4" dla instalacji ze stali nierdzewnej

Złączka przejściowa Geberit Mapress Edelstahl z nakrętką łączy rurę systemową o średnicy zewnętrznej 18 mm z gwintem wewnętrznym 3/4". Prosty kształt bez kolanka ułatwia prowadzenie instalacji w miejscach ograniczonej przestrzeni, a połączenie zaprasowywane z jednej strony i nakrętka złącza z drugiej pozwala na szybkie przejście z systemu Mapress na armaturę lub zawór z gwintem wewnętrznym. Rozwiązanie jest przeznaczone do montażu przez instalatora i zapewnia szczelność dopiero po prawidłowym zaprasowaniu, co eliminuje ryzyko przypadkowego uruchomienia instalacji na nieuszczelnionym połączeniu.

Budowa i materiały

Korpus mufy zaciskowej i elementy złącza wykonano ze stali nierdzewnej CrNiMo 1.4401, czyli stali 316 według EN 10088. Materiał zachowuje odporność w środowisku wody, pary, ścieków i wielu mediów przemysłowych, a obróbka w stanie surowym zapewnia dobrą przyczepność uszczelnień. Profil połączenia zaprasowywanego to M, z długością roboczą 5,5 mm po obu stronach, co współpracuje ze standardowymi szczękami do rur 18 mm. Długość całkowita złączki wynosi 37 mm, długość połączenia zaprasowywanego 20 mm, a długość części gwintowej 17 mm.

Nakrętka złącza wykonana jest z mosiądzu, co ogranicza ryzyko odkształceń przy dokręcaniu i ułatwia wielokrotne rozkręcanie. Uszczelnienie zapewnia czarna uszczelka z CIIR oraz płaska uszczelka z EPDM. Mufa zaprasowywana dostarczana jest z przezroczystą zaślepką ochronną, a wskaźnik zaciśnięcia sygnalizuje, czy operacja prasowania została wykonana. Złącze ma wysoką wytrzymałość na rozciąganie i jest zaślepione fabrycznie po stronie zaprasowywanej.

Zastosowanie i media

Złączka przeznaczona jest do instalacji domowych, przemysłowych i w budownictwie okrętowym. Sprawdzi się w systemach:

• zimnej i ciepłej wody pitnej,
• wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu,
• wody produkcyjnej i procesowej oraz wody uzdatnionej,
• wody deszczowej o współczynniku pH ? 5,5,
• ścieków szarych i czarnych o współczynniku pH ? 5,5,
• instalacji tryskaczowych w wersji mokrej,
• sprężonego powietrza klasy czystości oleju 0-3,
• podciśnienia,
• gazów obojętnych, np. azotu, oraz gazów przemysłowych, np. acetylenu i gazów ochronnych do spawania.

Złącze jest przeznaczone wyłącznie do gwintu o średnicy wewnętrznej ? di, w tym przypadku di 13 mm. Dzięki temu połączenie zachowuje szczelność przy prawidłowo dobranej armaturze.

Montaż i warunki pracy

Połączenie jest szczelne dopiero po zaprasowaniu. Nieprasowana mufa pozostaje nieszczelna, co jest dodatkowym zabezpieczeniem przed wcześniejszym uruchomieniem instalacji. Temperatura pracy z uszczelką płaską EPDM wynosi 0-100 °C. Stal 1.4401 zapewnia odporność na korozję w typowych warunkach wodno-grzewczych i w środowiskach o podwyższonej agresywności chemicznej.

Montaż wymaga rury systemowej o grubości ścianki 1 mm i średnicy nominalnej DN 15 po stronie zaprasowywanej oraz gwintu wewnętrznego 3/4" po stronie nakrętki. Prosty kształt 0 ° ułatwia prowadzenie przewodów wzdłuż ścian i pod posadzką, a kompaktowe wymiary pozwalają na montaż w ciasnych rozdzielaczach i szafkach instalacyjnych.
